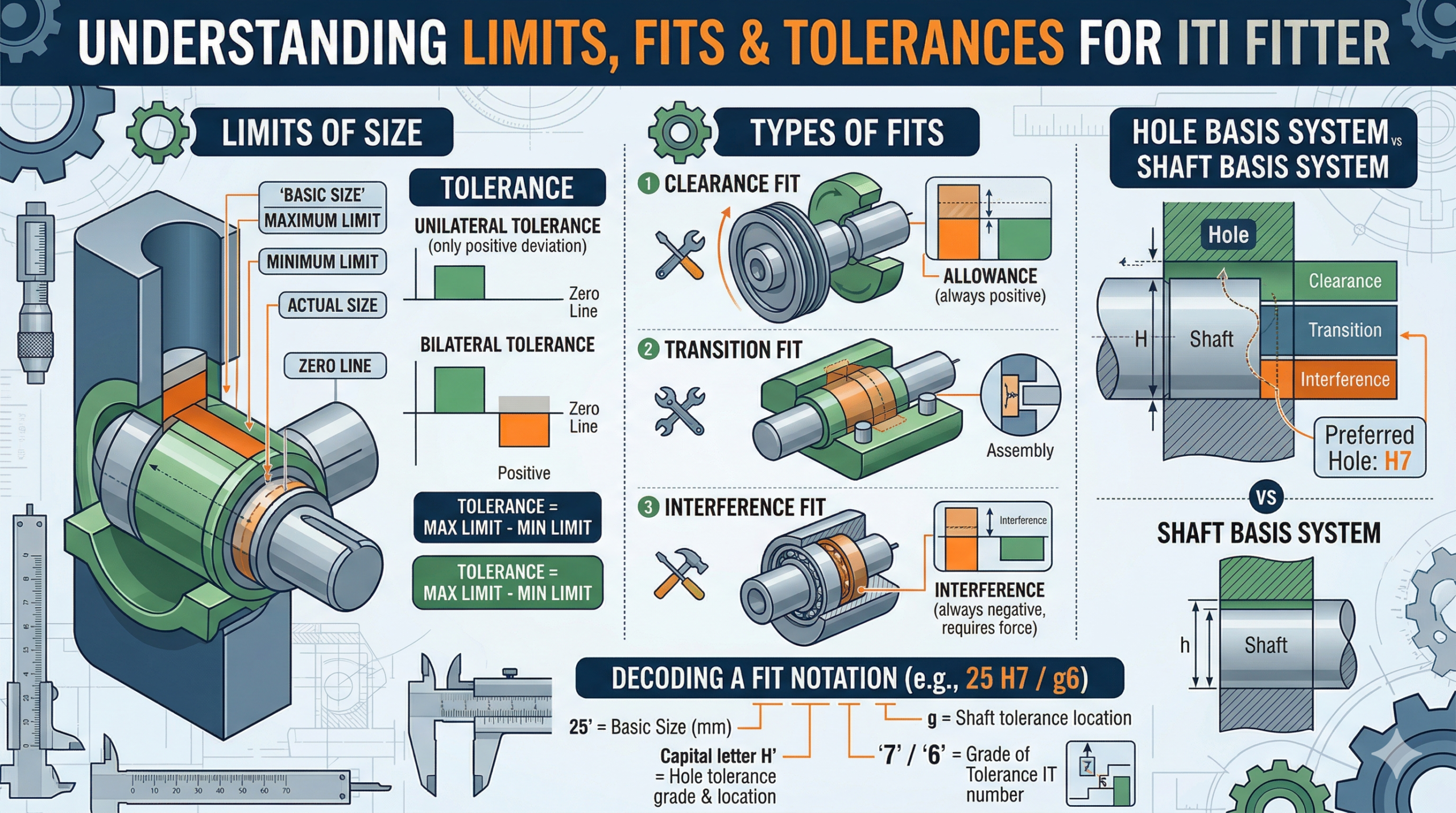

Basic Concepts and Practical Guide for ITI Students
ITI Fitter विद्यार्थियों के लिए “Limits, Fits और Tolerances” विषय बहुत ही महत्वपूर्ण है, क्योंकि मशीन पार्ट्स की मैन्युफैक्चरिंग और असेंबली में इनका सही ज्ञान ही सही फिटिंग सुनिश्चित करता है। जब दो पार्ट्स जैसे कि shaft (शाफ्ट) और hole (होल) को जोड़ा जाता है, तो उनके बीच की जगह या फिटिंग की सटीकता को नियंत्रित करने के लिए यही अवधारणाएँ उपयोग में आती हैं। इस लेख में हम सरल भाषा में इन सब टॉपिक्स – लिमिट्स, फिट्स और टॉलरेंस – को समझेंगे ताकि कोई भी ITI विद्यार्थी आसानी से इस विषय में महारत हासिल कर सके।
Fundamental Terms (The Basics)
Nominal Size (नाममात्र आकार)
नाममात्र आकार वह सामान्य मापा गया आकार होता है जो ड्राइंग या डिजाइन पर लिखा होता है। उदाहरण के लिए, यदि एक शाफ्ट का नाममात्र व्यास 50 mm लिखा है, तो इसका मतलब है कि शाफ्ट का वास्तविक आकार 50 mm के आसपास होगा। यह एक संदर्भ आकार (reference size) होता है, जिससे सारा गणना-कार्य शुरू होता है।
ITI विद्यार्थियों के लिए यह महत्वपूर्ण है कि वे समझें कि नाममात्र आकार परफेक्ट नहीं होता, बल्कि यह बस एक आदर्श या निर्धारित मान होता है।
याद रखने की ट्रिक: “Nominal size = नाम से जाने वाला आकार, पर वास्तविक नहीं।”
Basic Size (मूल आकार)
मूल आकार, नाममात्र आकार के बहुत करीब होता है और यह दो interacting parts (जैसे शाफ्ट और होल) के बीच समान रूप से लिया गया रेफरेंस साइज होता है। अधिकांश मामलों में नाममात्र और मूल आकार समान होते हैं।
उदाहरण: यदि एक शाफ्ट और होल दोनों का बेसिक साइज 50 mm है, तो उनका डिजाइन इसी मान के आसपास किया जाएगा।
ट्रिक: Basic size = दोनों पार्ट्स का आधार साइज।
Actual Size (वास्तविक आकार)
यह वास्तविक मापा गया आकार होता है जो मैन्युफैक्चरिंग के बाद पार्ट में प्राप्त होता है। यह आदर्श या डिजाइन किए गए साइज से थोड़ा ऊपर या नीचे हो सकता है।
उदाहरण के लिए, एक 50 mm शाफ्ट यदि 49.97 mm या 50.02 mm बन जाए, तो वह उसका Actual size कहलाएगा।
ट्रिक: Actual size = हकीकत में बना आकार।
Deviation (विचलन – Difference from Basic Size)
Deviation का मतलब है वास्तविक आकार और मूल आकार का अंतर। यह पॉजिटिव (+) या निगेटिव (–) हो सकता है।
- जब किसी पार्ट का साइज बेसिक साइज से बड़ा हो तब Positive deviation।
- जब किसी पार्ट का साइज बेसिक साइज से छोटा हो तब Negative deviation।
Deviation को समझने का सबसे आसान तरीका यह है कि यह बताता है कि ‘कितना त्रुटि (error)’ अनुमत है। मशीनी कार्यों में यह बहुत छोटा होता है – जैसे μ (माइक्रोन) के स्तर तक।
याद करने की ट्रिक: Deviation = Difference from Desire.
Tolerance (सहनशीलता या अनुमत अंतर)
Tolerance वह अधिकतम और न्यूनतम सीमाओं का अंतर है, जिसमें एक पार्ट का आकार मैन्युफैक्चरिंग के दौरान स्वीकार्य होता है।
उदाहरण: एक होल का साइज 50 +0.02 / −0.01 mm लिखा है, तो टॉलरेंस = 0.02 + 0.01 = 0.03 mm।टॉलरेंस का उद्देश्य यह है कि उत्पादन में कुछ मात्रा तक की गलतियों को अनुमति दी जा सके, ताकि लागत और समय बचाया जाए।
ITI छात्रों के लिए मुख्य बिंदु – टॉलरेंस जितनी छोटी होगी, मैन्युफैक्चरिंग उतनी अधिक सटीक और महंगी होगी।
याद करने की ट्रिक: Tolerance = “टोटल रेंज ऑफ एलाउड साइज।”
Fits (सबसे महत्वपूर्ण विषय)
जब दो पार्ट्स (जैसे होल और शाफ्ट) आपस में फिट होते हैं, तो उनके बीच की टाइटनेस या लूजनेस को Fit कहते हैं। यह सीधे टॉलरेंस और लिमिट्स पर निर्भर करता है।
1. Clearance Fit (क्लियरेंस फिट)
इस फिट में शाफ्ट छोटा और होल थोड़ा बड़ा होता है। इसलिए उनके बीच हमेशा थोड़ा गैप रहता है।
उदाहरण: बाइक के व्हील बेयरिंग में।
ट्रिक: Clearance = Comfortable Fit.
2. Interference Fit (इंटरफेरेंस फिट)
यह फिट बहुत टाइट होता है। इसमें शाफ्ट का आकार होल से बड़ा होता है, जिससे फिटिंग के लिए फोर्स लगती है।
उदाहरण: गियर या बियरिंग को शाफ्ट पर हॉट फिट करना।
ट्रिक: Interference = Inside जोर से फिट।
3. Transition Fit (ट्रांजिशन फिट)
यह बीच की स्थिति होती है जहाँ कभी-कभी क्लियरेंस रहती है, कभी इंटरफेरेंस।
उदाहरण: हब और शाफ्ट की ऐसी जगह जहाँ हल्का प्रेस फिट चाहिए।
ट्रिक: Transition = Tension वाला फिट।
Hole Basis vs. Shaft Basis System
Hole Basis System (होल बेसिस सिस्टम)
इस सिस्टम में होल का लोअर डेविएशन (न्यूनतम आकार) फिक्स रहता है और शाफ्ट के साइज को बदला जाता है।
यह सबसे ज्यादा उपयोगी और सामान्य प्रणाली है क्योंकि ड्रिल या बोरिंग टूल के साइज बदलना कठिन होता है।
ट्रिक: Hole fixed, Shaft adjusts.
Shaft Basis System
इसमें शाफ्ट का अपर डेविएशन फिक्स रखा जाता है और होल साइज को एडजस्ट किया जाता है।
यह तब उपयोगी है जब शाफ्ट के साइज में बदलाव कठिन या सीमित हो।
ट्रिक: Shaft fixed, Hole adjusts.
BIS System of Limits and Fits (भारतीय मानक प्रणाली)
BIS (Bureau of Indian Standards) ने Limits, Fits और Tolerances के लिए ISO मानकों के अनुसार एक मानकीकरण प्रणाली बनाई है।
इसमें सभी टॉलरेंस ग्रेड “IT01, IT0, IT1… IT16” के रूप में दिए गए हैं। IT ग्रेड जितना छोटा, उतनी अधिक सटीकता।
उदाहरण: IT5 बहुत सटीक काम के लिए, जबकि IT13 सामान्य वर्कशॉप काम के लिए।
यह मानकीकरण मशीन पार्ट्स को परस्पर बदलने योग्य (Interchangeable) बनाने में मदद करता है, जिससे बड़े पैमाने पर उत्पादन आसान होता है।
ट्रिक: छोटा IT नंबर = ज्यादा Accuracy।
Quick Exam Revision Table
| शब्द / टर्म | अर्थ | याद रखने की ट्रिक |
|---|---|---|
| Nominal Size | नाम या डिजाइन पर लिखा आकार | नाम से जाना साइज |
| Basic Size | मुख्य या मानक आकार | दोनों पार्ट्स का आधार |
| Actual Size | मापा गया वास्तविक आकार | हकीकत में बना साइज |
| Deviation | बेसिक और वास्तविक में फर्क | Difference from Desire |
| Tolerance | अधिकतम-न्यूनतम साइज का अंतर | टोटल रेंज ऑफ एलाउड साइज |
| Clearance Fit | ढीला फिट | आसान मूवमेंट |
| Interference Fit | टाइट फिट | जोर से फिटिंग |
| Transition Fit | बीच का फिट | कभी टाइट, कभी लूज |
| Hole Basis | होल फिक्स, शाफ्ट बदलता | सामान्य रूप से उपयोग |
| Shaft Basis | शाफ्ट फिक्स, होल बदलता | विशेष परिस्थितियों में उपयोग |
10 Short Questions and Answers
प्रश्न: Nominal size क्या होता है?
उत्तर: ड्रॉइंग पर लिखा सामान्य आकार जो डिजाइन के लिए लिया जाता है।प्रश्न: Tolerance का मतलब क्या है?
उत्तर: पार्ट के अधिकतम और न्यूनतम आकार के बीच का अंतर।प्रश्न: Clearance Fit क्या है?
उत्तर: जहाँ शाफ्ट छोटा और होल बड़ा होता है, जिससे मूवमेंट संभव रहती है।प्रश्न: Interference Fit क्यों उपयोग किया जाता है?
उत्तर: मजबूती और स्थायित्व के लिए टाइट फिटिंग हेतु।प्रश्न: Transition Fit का उपयोग कहाँ होता है?
उत्तर: जहाँ हल्की प्रेस फिटिंग की जरूरत होती है।प्रश्न: Hole Basis System सबसे सामान्य क्यों है?
उत्तर: क्योंकि होल के टूल्स फिक्स होते हैं, शाफ्ट को बदलना आसान है।प्रश्न: Deviation के प्रकार कितने हैं?
उत्तर: दो – Positive और Negative।प्रश्न: IT Grades क्या दिखाते हैं?
उत्तर: मशीनी सटीकता का स्तर।प्रश्न: Basic Size क्या दर्शाता है?
उत्तर: वह रेफरेंस साइज जिससे लिमिट्स निर्धारित की जाती हैं।प्रश्न: टॉलरेंस कम करने से क्या प्रभाव पड़ता है?
उत्तर: सटीकता बढ़ती है, लेकिन लागत भी बढ़ती है
इस लेख में हमने ITI Fitter विद्यार्थियों के लिए Limits, Fits और Tolerances को सरल भाषा में समझा। ये विषय न केवल परीक्षा के दृष्टिकोण से बल्कि व्यावहारिक कार्य में भी अत्यंत उपयोगी हैं। जब कोई विद्यार्थी इन सिद्धांतों को समझ लेता है, तो वह मशीन पार्ट्स को ज्यादा सटीकता से फिट कर पाता है, जिससे कार्य की गुणवत्ता बढ़ जाती है।
याद रखें — “सटीक माप ही सटीक फिट की कुंजी है”।
