ITI Electronic Mechanic Junction Diode and Rectifiers Mock Test हिंदी में पढ़ें। P-N junction diode, forward bias, rectifier, half wave और bridge rectifier से जुड़े महत्वपूर्ण MCQ प्रश्नों का अभ्यास करें।
A. AC को बढ़ाना B. करंट को केवल एक दिशा में प्रवाहित करना C. वोल्टेज को स्टोर करना D. रेजिस्टेंस को घटाना
सही उत्तर: B. करंट को केवल एक दिशा में प्रवाहित करना

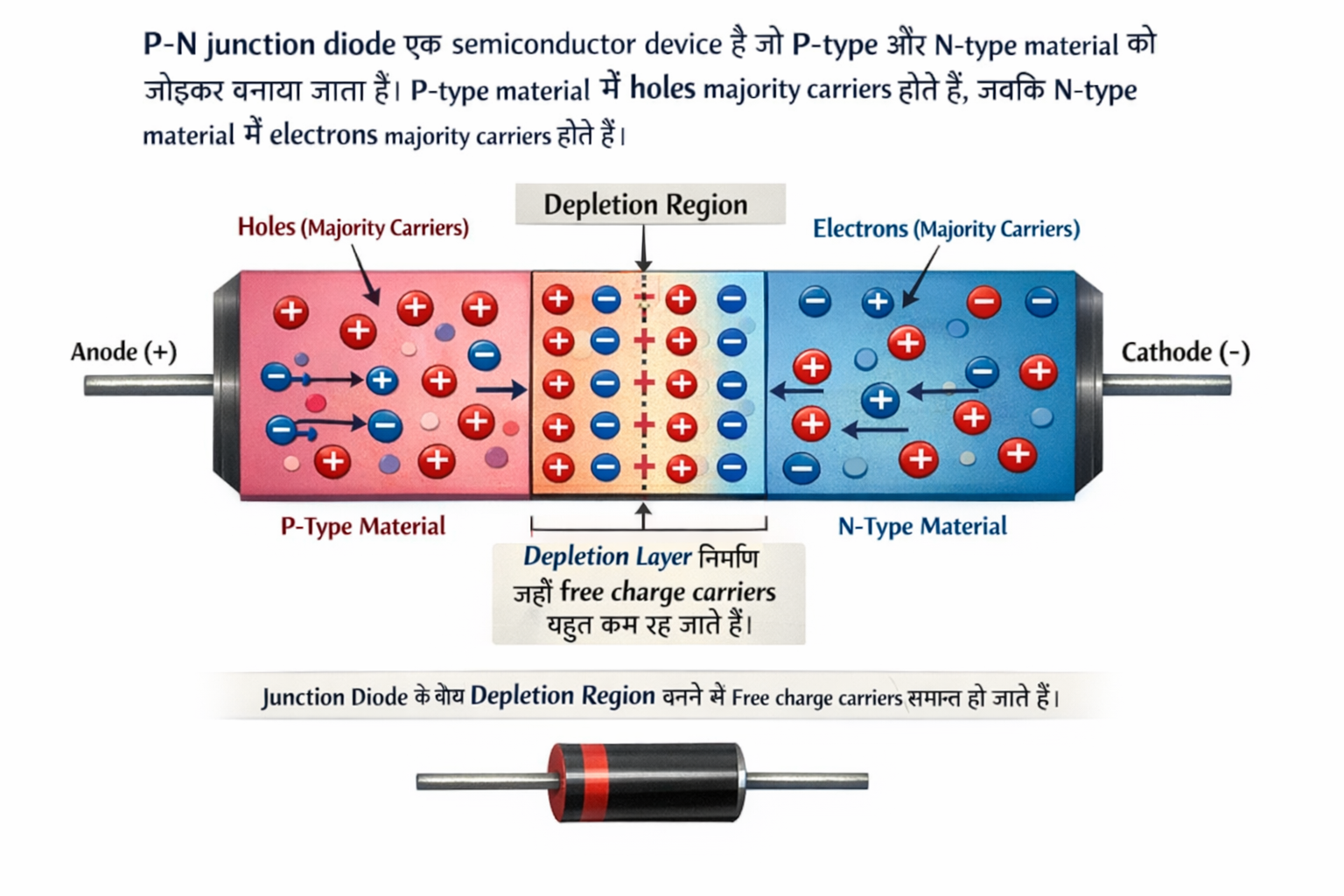

Explanation: P-N जंक्शन डायोड एक सेमीकंडक्टर डिवाइस है जो करंट को केवल Forward Bias में प्रवाहित होने देता है और Reverse Bias में करंट को रोकता है।
2. डायोड में Forward Bias कब होता है?
A. P-टाइप को Negative और N-टाइप को Positive से जोड़ने पर B. P-टाइप को Positive और N-टाइप को Negative से जोड़ने पर C. दोनों टर्मिनल को Negative से जोड़ने पर D. दोनों टर्मिनल को Positive से जोड़ने पर
सही उत्तर: B. P-टाइप को Positive और N-टाइप को Negative से जोड़ने पर
Explanation: Forward Bias में डायोड आसानी से करंट प्रवाहित करता है। इसमें P-side को बैटरी के Positive terminal और N-side को Negative terminal से जोड़ा जाता है।
3. Rectifier का उपयोग किसके लिए किया जाता है?
A. DC को AC में बदलने के लिए B. AC को DC में बदलने के लिए C. Resistance बढ़ाने के लिए D. Frequency घटाने के लिए
सही उत्तर: B. AC को DC में बदलने के लिए
Explanation: Rectifier एक इलेक्ट्रॉनिक सर्किट होता है जो Alternating Current (AC) को Direct Current (DC) में बदलता है। इसका उपयोग power supply circuits में किया जाता है।
4. Half Wave Rectifier में कितने डायोड का उपयोग होता है?
A. 1 B. 2 C. 3 D. 4
सही उत्तर: A. 1
Explanation: Half Wave Rectifier में केवल एक डायोड का उपयोग होता है। यह AC signal के केवल एक half cycle को pass करता है और दूसरे half cycle को block कर देता है।

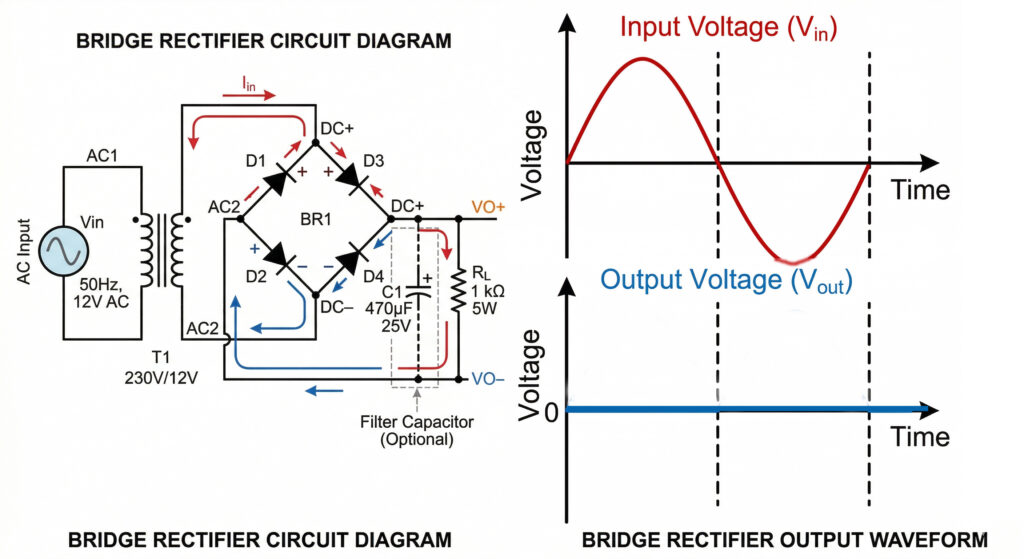

5. Bridge Rectifier में कितने डायोड होते हैं?
A. 1 B. 2 C. 4 D. 6
सही उत्तर: C. 4
Explanation: Bridge Rectifier में चार डायोड का उपयोग किया जाता है। यह AC के दोनों half cycles को DC output में बदलता है, इसलिए इसकी efficiency Half Wave Rectifier से अधिक होती है।
This ITI Electronic Mechanic Measuring Instruments Mock Test helps students practice important questions related to measuring instruments such as oscilloscope, ammeter, ohmmeter, photometer, and capacitance measurement
What is the function of an oscilloscope in electronics? | इलेक्ट्रॉनिक्स में ओसिलोस्कोप का क्या कार्य है?
Measure resistance | प्रतिरोध मापें
Display waveform | वेवफॉर्म प्रदर्शित करें
Measure voltage | वोल्टेज मापें
Measure frequency | फ़्रीक्वेंसी मापें
Correct Answer: Display waveform | वेवफॉर्म प्रदर्शित करें
Hindi Explanation: ओसिलोस्कोप का उपयोग इलेक्ट्रिकल सिग्नल को वेवफॉर्म के रूप में स्क्रीन पर दिखाने के लिए किया जाता है। इससे सिग्नल की shape, amplitude और frequency को समझा जा सकता है।
Which instrument is used to measure the amount of light emitted by a source? | कौन सा यंत्र एक स्रोत द्वारा उत्पन्न होने वाले प्रकाश की मात्रा को मापन करने के लिए उपयोग होता है?
Lux meter | लक्स मीटर
Wattmeter | वॉटमीटर
Spectrophotometer | स्पेक्ट्रोफ़ोटोमीटर
Photometer | फोटोमीटर
Correct Answer: Photometer | फोटोमीटर
Hindi Explanation: फोटोमीटर का उपयोग किसी स्रोत द्वारा उत्सर्जित प्रकाश की मात्रा या तीव्रता को मापने के लिए किया जाता है। लक्स मीटर सतह पर पड़ने वाले प्रकाश को मापता है।
Which instrument is used to measure electrical resistance? | इलेक्ट्रिकल रेजिस्टेंस मापने के लिए कौन सा यंत्र उपयोग किया जाता है?
Ohmmeter | ओह्ममीटर
Wattmeter | वॉटमीटर
Voltmeter | वोल्टमीटर
Ammeter | एमीटर
Correct Answer: Ohmmeter | ओह्ममीटर
Hindi Explanation: इलेक्ट्रिकल रेजिस्टेंस मापने के लिए ओह्ममीटर का उपयोग किया जाता है। रेजिस्टेंस की इकाई ओहम होती है।
What is the purpose of an ammeter in an electronic circuit? | इलेक्ट्रॉनिक सर्किट में एमीटर का उद्देश्य क्या है?
measure voltage | वोल्टेज मापें
measure current | धारा मापें
Measure capacitance | धारिता मापें
Measure resistance | प्रतिरोध मापें
Correct Answer: Measure current | धारा मापें
Hindi Explanation: एमीटर का उपयोग सर्किट में बहने वाली विद्युत धारा को मापने के लिए किया जाता है। इसे सर्किट में series में जोड़ा जाता है।
What is the unit of measurement for capacitance? | कैपैसिटेंस का मापन किसके इकाई में होता है?
Ohms | ओहम
Hertz | हर्ट्ज
Volts | वोल्ट
Farads | फैरेड्स
Correct Answer: Farads | फैरेड्स
Hindi Explanation: कैपैसिटेंस capacitor की electric charge store करने की क्षमता होती है। इसकी SI इकाई फैरेड होती है, जिसे F से दर्शाया जाता है।
ITI Electronic Mechanic Amplifier and Oscillator Mock Test 2026
ITI Electronic Mechanic Amplifier and Oscillator Mock Test 2026 is designed for students preparing for ITI exams, NCVT CBT, and technical interviews. This mock test includes important multiple choice questions (MCQs), short questions with answers, and concept-based practice on amplifiers and oscillators.
In this test, you will learn about different types of amplifiers such as voltage amplifier, power amplifier, and classes of amplifiers (Class A, B, AB, C). You will also understand oscillator concepts including Hartley oscillator, Colpitts oscillator, Wien bridge oscillator, and the role of positive feedback.
Explain ITI Electronic Mechanic Mock Test Question Answer
निम्नलिखित में से कौन सी क्लास ए एम्पलीफायर की विशेषता है? Which of the following is a characteristic of a Class A amplifier?
उच्च दक्षता || High efficiency
ऑडियो अनुप्रयोगों के लिए उपयुक्त || Suitable for audio applications
सीमित बिजली उत्पादन || Limited power output
कम विरूपण || Low distortion
Class A amplifier में transistor पूरे input signal cycle यानी 360° तक conduct करता है। इसलिए output signal बहुत smooth और linear होता है, जिससे distortion बहुत कम होता है।
Options Explanation:
✅ कम विरूपण (Low distortion) — यह Class A amplifier की मुख्य विशेषता है। ❌ High efficiency — गलत, क्योंकि Class A amplifier की efficiency कम होती है, लगभग 25% to 30%। ✅ Suitable for audio applications — यह भी सही concept है, क्योंकि low distortion के कारण इसे audio circuits में use किया जाता है। लेकिन यदि single best answer पूछा जाए, तो Low distortion सबसे direct characteristic है। ❌ Limited power output — यह मुख्य characteristic नहीं है, हालांकि efficiency कम होने के कारण power loss ज्यादा होता है।
Answer: Low distortion / कम विरूपण
Class A amplifier पूरे input signal cycle के दौरान conduct करता है, इसलिए इसका output अधिक linear और smooth होता है। इसी कारण इसमें distortion बहुत कम होता है। इसकी efficiency कम होती है, लेकिन low distortion के कारण इसे audio amplifier applications में use किया जाता है.
सामान्य-उत्सर्जक विन्यास आमतौर पर किस प्रकार के एम्पलीफायर में उपयोग किया जाता है? A common-emitter configuration is commonly used in which type of amplifier?
ऑडियो एंप्लिफायर || Audio amplifier
वोल्टेज प्रवर्धक || Voltage amplifier
शक्ति एम्पलीफायर || Power amplifier
धारा प्रवर्धक || Current amplifier
Common-emitter (CE) configuration BJT transistor का सबसे अधिक उपयोग किया जाने वाला amplifier configuration है। इसमें voltage gain बहुत अच्छा मिलता है, इसलिए इसे सामान्यतः voltage amplifier के रूप में use किया जाता है।
CE amplifier में input signal base पर दिया जाता है और output collector से लिया जाता है। इसका output signal input के मुकाबले 180° phase shift होता है।
Options Explanation:
✅ Voltage amplifier / वोल्टेज प्रवर्धक — सही उत्तर, क्योंकि common-emitter configuration high voltage gain देता है। ✅ Audio amplifier / ऑडियो एंप्लिफायर — CE configuration audio circuits में भी use होता है, लेकिन इसका मुख्य उपयोग voltage amplification के लिए माना जाता है। ❌ Power amplifier / शक्ति एम्पलीफायर — power amplifier के लिए अधिकतर Class B, AB या push-pull circuits use होते हैं। ❌ Current amplifier / धारा प्रवर्धक — current amplifier के लिए common-collector configuration ज्यादा उपयुक्त होता है।
Answer: Voltage amplifier / वोल्टेज प्रवर्धक
Common-emitter configuration का उपयोग सामान्यतः voltage amplifier में किया जाता है, क्योंकि यह high voltage gain प्रदान करता है। इसमें input base पर दिया जाता है और output collector से प्राप्त किया जाता है। CE amplifier output signal को input signal की तुलना में 180° phase shift करता है।
एक एम्पलीफायर में बायसिंग सर्किट का उद्देश्य क्या है? What is the purpose of a biasing circuit in an amplifier?
ऑपरेटिंग बिंदु को स्थिर करने के लिए || To stabilize the operating point
विकृति दूर करने के लिए || To eliminate distortion
प्रतिक्रिया प्रदान करने के लिए || To provide feedback
लाभ बढ़ाने के लिए || To increase the gain
Amplifier में biasing circuit का मुख्य उद्देश्य transistor को सही operating point (Q-point) पर बनाए रखना होता है। Q-point वह स्थिति है जहाँ transistor बिना input signal के सही तरीके से operate करता है।
यदि biasing सही नहीं होगी, तो amplifier का output signal distorted हो सकता है या transistor cutoff/saturation में जा सकता है। इसलिए biasing circuit transistor को active region में रखकर stable amplification में मदद करता है।
Options Explanation:
✅ To stabilize the operating point / ऑपरेटिंग बिंदु को स्थिर करने के लिए — सही उत्तर, क्योंकि biasing circuit transistor का Q-point stable रखता है।
❌ To eliminate distortion / विकृति दूर करने के लिए — biasing distortion को कम करने में मदद कर सकती है, लेकिन इसका मुख्य उद्देश्य distortion को पूरी तरह eliminate करना नहीं है।
❌ To provide feedback / प्रतिक्रिया प्रदान करने के लिए — feedback circuit अलग होता है, जो gain, stability या distortion control के लिए use किया जाता है।
❌ To increase the gain / लाभ बढ़ाने के लिए — gain बढ़ाना biasing circuit का primary purpose नहीं है। Gain amplifier design और components पर depend करता है।
Answer: To stabilize the operating point / ऑपरेटिंग बिंदु को स्थिर करने के लिए
Amplifier में biasing circuit का उपयोग transistor के operating point या Q-point को स्थिर रखने के लिए किया जाता है। सही biasing transistor को active region में रखती है, जिससे amplifier input signal को सही तरीके से amplify कर सके। यदि biasing proper न हो, तो output signal में distortion आ सकता है या transistor cutoff/saturation में जा सकता है।
एक एम्पलीफायर का लाभ आमतौर पर इसमें व्यक्त किया जाता है: The gain of an amplifier is typically expressed in
एम्पीयर || Amperes
डेसिबल || Decibels
(dB)वाट्स || Watts
(V)वोल्ट || Volts (V)
Amplifier का gain यह बताता है कि amplifier input signal को कितना बढ़ाता है। Gain voltage, current या power के रूप में हो सकता है, लेकिन इसे सामान्यतः decibel (dB) में express किया जाता है।
Decibel (dB) एक logarithmic unit है, जो input और output signal के ratio को दर्शाती है। इसलिए amplifier gain को compare करने और measure करने के लिए dB का उपयोग किया जाता है।
Options Explanation:
✅ Decibels (dB) / डेसिबल — सही उत्तर, क्योंकि amplifier gain सामान्यतः dB में express किया जाता है।
❌ Amperes (A) / एम्पीयर — यह current की unit है, gain की नहीं।
❌ Watts (W) / वाट्स — यह power की unit है, gain की नहीं।
❌ Volts (V) / वोल्ट — यह voltage की unit है, gain की नहीं।
Answer: Decibels (dB) / डेसिबल
Amplifier का gain input signal की तुलना में output signal कितना बढ़ा है, यह बताता है। Gain को सामान्यतः decibel (dB) में व्यक्त किया जाता है, क्योंकि dB input और output के ratio को logarithmic रूप में दर्शाता है। Ampere current की unit, Watt power की unit और Volt voltage की unit है, इसलिए ये gain की standard unit नहीं हैं।
ऑडियो, रेडियो या अन्य इलेक्ट्रॉनिक सर्किट में सिग्नल को बढ़ाने के लिए जिस यंत्र का प्रयोग किया जाता है उसे एम्प्लीफायर (Amplifier) कहा जाता है। लेकिन किसी एम्प्लीफायर की कार्यक्षमता केवल उसके गेन (Gain) पर निर्भर नहीं करती, बल्कि उसमें प्रयुक्त फीडबैक तंत्र (Feedback Mechanism) पर भी आधारित होती है। फीडबैक एम्प्लीफायर के प्रदर्शन, स्थिरता, और सिग्नल की गुणवत्ता में सुधार लाने का एक प्रभावी तरीका है। इस लेख में हम विस्तार से जानेंगे कि एम्प्लीफायर फीडबैक क्या है, यह कैसे कार्य करता है, और इसके प्रमुख प्रकार कौन-कौन से हैं।
एम्प्लीफायर फीडबैक क्या है और यह कैसे कार्य करता है?
1. Amplifier Feedback किसे कहते हैं?
एम्प्लीफायर फीडबैक (Amplifier Feedback) एक ऐसी प्रक्रिया है जिसमें एम्प्लीफायर के आउटपुट सिग्नल का एक भाग उसके इनपुट सर्किट में वापस भेजा जाता है। इस वापस भेजे गए सिग्नल को ‘Feedback Signal’ कहा जाता है। यह सिग्नल इनपुट सिग्नल के साथ मिलकर एम्प्लीफायर के समग्र आउटपुट का निर्धारण करता है। फीडबैक के प्रयोग से एम्प्लीफायर का Gain नियंत्रण, Distortion में कमी और स्थिरता में वृद्धि होती है।
2. Amplifier Feedback का कार्य सिद्धांत
फीडबैक सिस्टम इस सिद्धांत पर आधारित है कि यदि आउटपुट सिग्नल का कोई हिस्सा इनपुट में वापस जोड़ा जाए, तो सर्किट की कार्य दक्षता बदल जाती है। जब यह वापस भेजा गया सिग्नल इनपुट सिग्नल के समान फेज़ में होता है, तो यह आउटपुट को और बढ़ा देता है (Positive Feedback)। जबकि यदि यह सिग्नल इनपुट के विपरीत फेज़ में हो, तो यह आउटपुट को कम करता है (Negative Feedback)। इन दोनों प्रकार के फीडबैक का उपयोग भिन्न-भिन्न अनुप्रयोगों में अलग-अलग उद्देश्यों के लिए किया जाता है।
3. एम्प्लीफायर फीडबैक का महत्व
फीडबैक का प्रयोग एम्प्लीफायर को अधिक स्थिर, प्रवर्धन में नियंत्रित, और आउटपुट को शुद्ध बनाने के लिए किया जाता है। बिना फीडबैक के एम्प्लीफायर अस्थिर हो सकता है, शोर (Noise) एवं डिस्टॉर्शन (Distortion) अधिक होती है। फीडबैक के उचित उपयोग से एम्प्लीफायर के आउटपुट में सुधार किया जा सकता है, उसकी स्थिरता बढ़ाई जा सकती है और आवृत्ति प्रतिक्रिया (Frequency Response) को भी समायोजित किया जा सकता है।
एम्प्लीफायर फीडबैक के प्रमुख प्रकार व उनका विवरण
1. Amplifier Feedback के प्रकार
मुख्य रूप से फीडबैक को दो मुख्य वर्गों में विभाजित किया जाता है –
इन दोनों के अतिरिक्त, फीडबैक को सिग्नल की मात्रा के आधार पर भी विभाजित किया जा सकता है जैसे – Voltage Feedback Amplifier और Current Feedback Amplifier। आइए अब इन प्रकारों के बारे में विस्तार से जानें।
सकारात्मक फीडबैक वह स्थिति है जब आउटपुट सिग्नल का जो भाग इनपुट में वापस भेजा जा रहा है, वह इनपुट सिग्नल के समान फेज़ में होता है। इस कारण इनपुट सिग्नल की प्रभावी शक्ति बढ़ जाती है, जिससे एम्प्लीफायर का गेन (Gain) और बढ़ जाता है।
सकारात्मक फीडबैक अमूमन ऑस्सिलेटर सर्किट (Oscillator Circuits) में प्रयुक्त होता है, जहां निरंतर तरंग उत्पन्न करने की आवश्यकता होती है। हालांकि यह एम्प्लीफायर के लिए हमेशा उपयोगी नहीं होता क्योंकि इससे सर्किट की स्थिरता कम हो सकती है।
यदि Positive Feedback का अधिक मात्रा में उपयोग किया जाए तो एम्प्लीफायर स्वयं बेकाबू होकर ऑस्सिलेशन में चला जाता है। इसलिए इसका प्रयोग बड़े ध्यान और सीमित प्रतिशत में किया जाता है।
जब फीडबैक वोल्टेज या करंट इनपुट सिगनल के इन फेस होता है तो वह पॉजिटिव या रिजैनेरेटिव फीडबैक कहलाता है पॉजिटिव फीडबैक एमप्लीफायर के परिणाम में वृद्धि कर देता है
यदि, इनपुट सिगनल वोल्टेज = Es आउटपुट वोल्टेज = Eo फीडबैक वोल्टेज = Ef आउटपुट वोल्टेज का एक अंश = β एंपलीफायर गेन = A तो Ef = β . Eo फीडबैक सहित कुल इनपुट वोल्टेज Ei = Es +Ef या, Ei = Es +β . Eo या, Es = Ei -β . Eo परंतु आउटपुट वोल्टेज, Eo = कुल इनपुट वोल्टेज x A या, Eo = ( Es+β . Eo ) x A अतः वोल्टेज गेन (VA) = Eo/Es = A (Es +β. Eo )/Ei – β. Eo = A [(Ei – β .Eo )+β . Eo]/Ei – β. Eo = A.Ei/Ei[1 – β. Eo/Ei] = A/[1 – β. Eo/Ei] VA = A/[1- β. A] (∵ Eo/Ei = A)
नकारात्मक फीडबैक में आउटपुट सिग्नल का जो भाग इनपुट में वापस भेजा जाता है, वह इनपुट सिग्नल के विपरीत फेज़ में होता है। इसका प्रभाव यह होता है कि आउटपुट सिग्नल का गेन घट जाता है लेकिन सर्किट की स्थिरता और Linear Response बढ़ जाती है।
Negative Feedback अधिकांश एम्प्लीफायरों में प्रयोग किया जाता है क्योंकि इससे Noise, Distortion, Temperature Drift और Gain Variation जैसी समस्याओं में कमी आती है। इसका मुख्य उद्देश्य बेहतर ध्वनि गुणवत्ता, स्थिरता और विश्वसनीयता प्राप्त करना होता है।
यदि उचित मात्रा में Negative Feedback लगाया जाए तो एम्प्लीफायर की Bandwidth भी बढ़ जाती है, जिससे यह अधिक विस्तृत आवृत्तियों को संभाल सकता है।
4. नेगेटिव फीडबैक के लाभ (Advantages of Negative Feedback)
Distortion में कमी: यह एम्प्लीफायर आउटपुट में उपस्थित अनावश्यक विकृति को घटाता है।
स्थिरता में वृद्धि: तापमान और पावर सप्लाई के बदलाव के बावजूद आउटपुट स्थिर रहता है।
विस्तारित Bandwidth: फीडबैक लगाने से एम्प्लीफायर अधिक Frequency Range संभाल पाता है।
आउटपुट शोर में कमी: आउटपुट की शुद्धता और स्पष्टता बढ़ती है।
इन सब कारणों से उच्च गुणवत्ता वाले ऑडियो सिस्टम, रेडियो रिसीवर और संचार उपकरणों में Negative Feedback प्रमुख भूमिका निभाता है।
ऋण फीडबैक एम्प्लीफायर में आउटपुट का एक निश्चित भाग रेजिस्टिव नेटवर्क या अन्य सर्किट माध्यम से इनपुट में भेजा जाता है। यह नेटवर्क तय करता है कि कितनी मात्रा में सिग्नल वापस जाएगा, जिसे Feedback Factor (β) कहा जाता है।
Negative Feedback Amplifier का कुल गेन सूत्र
V.A. = A/1-(-β.A) V.A. = A/1+β.A
जहाँ (A) मूल गेन है और (A_f) फीडबैक के बाद का गेन है। इस समीकरण से स्पष्ट है कि फीडबैक लगने के बाद गेन घटता है पर स्थिरता बढ़ती है।
यह सर्किट आमतौर पर ऑडियो एम्प्लीफायर, ऑपरेशनल एम्प्लीफायर और सिग्नल प्रोसेसिंग मॉड्यूल्स में पाया जाता है।
इस प्रकार के एम्प्लीफायर में आउटपुट वोल्टेज का एक अंश इनपुट में वापस भेजा जाता है। इस फीडबैक के कारण इनपुट सिग्नल की संवेदनशीलता कम होती है और सर्किट स्थिर हो जाता है।
वोल्टेज फीडबैक एम्प्लीफायर दो रूपों में वर्गीकृत किए जाते हैं:
Series Voltage Feedback – जब आउटपुट वोल्टेज इनपुट के साथ सीरीज़ में जोड़ा जाता है।
Shunt Voltage Feedback – जब आउटपुट वोल्टेज इनपुट के समानांतर जोड़ा जाता है।
यह कॉन्फ़िगरेशन High Input Impedance और Low Output Impedance प्रदान करता है, जो ऑडियो और वोल्टेज प्रवर्धन सर्किट के लिए उपयुक्त है।
करंट फीडबैक एम्प्लीफायर में आउटपुट करंट का एक भाग इनपुट में लौटाया जाता है। जब फीडबैक करंट इनपुट करंट के समान दिशा में होता है तो Positive Feedback और विपरीत दिशा में होने पर Negative Feedback प्राप्त होता है।
करंट फीडबैक दो प्रकार का होता है:
Series Current Feedback
Shunt Current Feedback
यह कॉन्फ़िगरेशन Low Input Impedance और High Output Impedance प्रदान करता है, जो पावर एम्प्लीफिकेशन के लिए उपयोगी है।
8. तुलना सारणी: Positive vs Negative Feedback
तुलना का आधार
Positive Feedback (सकारात्मक)
Negative Feedback (नकारात्मक)
फीडबैक सिग्नल का फेज़
इनपुट के समान फेज़ में होता है
इनपुट के विपरीत फेज़ में होता है
एम्प्लीफायर गेन पर प्रभाव
गेन बढ़ता है
गेन घटता है
स्थिरता पर प्रभाव
स्थिरता घटती है
स्थिरता बढ़ती है
डिस्टॉर्शन
बढ़ती है
घटती है
ऑस्सिलेशन का जोखिम
अधिक होता है
नहीं होता
अनुप्रयोग
ऑस्सिलेटर सर्किट
एम्प्लीफायर सर्किट
एम्प्लीफायर फीडबैक एक अत्यंत महत्वपूर्ण अवधारणा है जो किसी भी इलेक्ट्रॉनिक सर्किट के प्रदर्शन और गुणवत्ता को प्रभावित करती है। सही फीडबैक तकनीक के प्रयोग से न केवल गेन को नियंत्रित किया जा सकता है बल्कि सिग्नल की शुद्धता, स्थिरता और दक्षता में भी वृद्धि लाई जा सकती है।
Positive Feedback ऑस्सिलेशन उत्पन्न करने के लिए उपयुक्त है, वहीं Negative Feedback स्थिर और गुणवत्ता पूर्ण आउटपुट देने के लिए आवश्यक है। इसलिए एक कुशल इंजीनियर फीडबैक का चयन करते समय सर्किट की आवश्यकता, स्थिरता और प्रदर्शन को ध्यान में रखता है ताकि एम्प्लीफायर सर्वश्रेष्ठ परिणाम दे सके।
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या … Read more

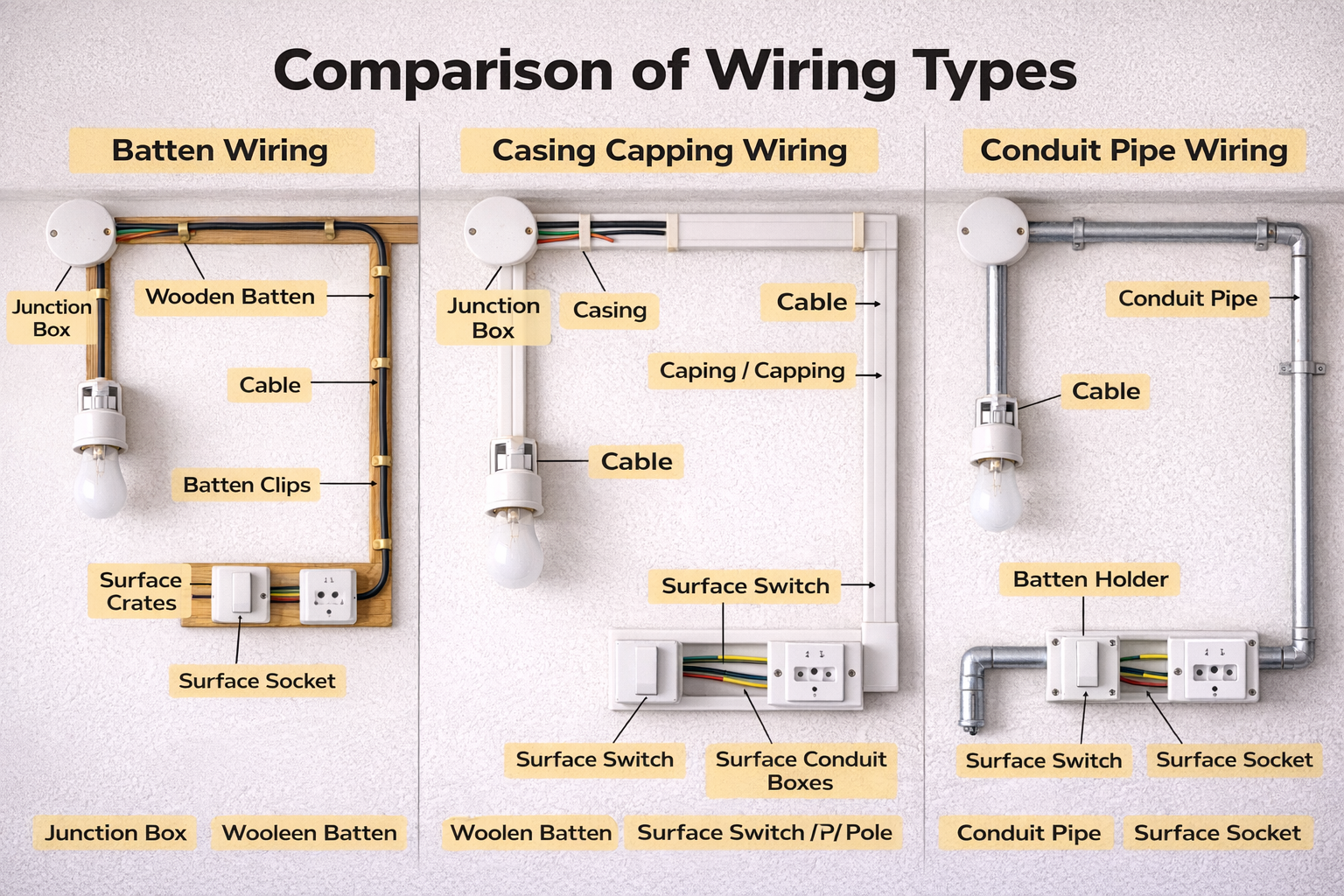

घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
विद्युत मोटरों की दुनिया में “रीपल्शन मोटर” एक ऐसा विशिष्ट और महत्वपूर्ण प्रकार की एसी मोटर है, जो विशेष रूप से उच्च प्रारंभिक टॉर्क (Starting Torque) प्रदान करने के लिए जानी जाती है। यह मोटर मुख्य रूप से परिवर्तनीय गति (Variable Speed) और नियंत्रित स्टार्टिंग स्थितियों में उपयोग की जाती है। इस लेख में हम विस्तार से समझेंगे कि रीपल्शन मोटर क्या है, इसका कार्य सिद्धांत, इसके प्रकार, इसके भाग, उपयोग तथा इसके प्रमुख गुणधर्म क्या हैं।
रीपल्शन मोटर क्या है और इसका कार्य सिद्धांत विस्तार से
रीपल्शन मोटर एक ऐसी एक-फेज एसी मोटर है जिसमें प्रारंभिक टॉर्क उत्पन्न करने के लिए कम्यूटेटर और ब्रश का प्रयोग किया जाता है। यह मोटर विद्युत चुंबकीय प्रेरण (Electromagnetic Induction) के सिद्धांत पर कार्य करती है, लेकिन इसका बल उत्पन्न करने की प्रक्रिया अन्य सामान्य इंडक्शन मोटरों से थोड़ी भिन्न होती है। इसमें मुख्य रूप से पावर रोटर वाइंडिंग में प्रेरित धारा से उत्पन्न टॉर्क द्वारा प्राप्त किया जाता है।
इस मोटर में स्टेटर वाइंडिंग को एसी सप्लाई से जोड़ा जाता है, जबकि रोटर में कम्यूटेटर (Commutator) और ब्रश लगे होते हैं। जब स्टेटर वाइंडिंग में एसी धारा प्रवाहित होती है तो यह एक परिवर्ती चुंबकीय क्षेत्र (Alternating Magnetic Field) उत्पन्न करती है। यह क्षेत्र रोटर कंडक्टरों में प्रेरण के द्वारा धारा उत्पन्न करता है।
कार्य सिद्धांत के अनुसार, जब ब्रश को तटस्थ अक्ष (Neutral Axis) से कुछ हद तक विस्थापित किया जाता है, तब रोटर में ऐसी धारा प्रवाहित होती है जो स्टेटर के फ्लक्स के साथ परस्पर क्रिया करके घूमने वाला बल यानी टॉर्क उत्पन्न करती है। यही टॉर्क मोटर को चलाने में मदद करता है।
रीपल्शन मोटर के प्रकार, भाग तथा उपयोग की जानकारी
रीपल्शन मोटर के मुख्य प्रकार दो हैं—रीपल्शन इंडक्शन मोटर और रीपल्शन स्टार्ट इंडक्शन मोटर। दोनों में मूल सिद्धांत समान होता है, परंतु उनकी रचना और कार्यप्रणाली में थोड़े अंतर हैं। इन्हें मुख्य रूप से उन जगहों पर प्रयोग किया जाता है जहाँ उच्च प्रारंभिक टॉर्क की आवश्यकता होती है, जैसे कि कम्प्रेसर, पंखे, या घरेलू उपकरण।
इसके भागों में प्रमुखतः स्टेटर, रोटर, ब्रश, कम्यूटेटर, शाफ्ट और बेयरिंग शामिल होते हैं। स्टेटर का कार्य चुंबकीय क्षेत्र बनाना होता है, रोटर में प्रेरण धारा उत्पन्न होती है, और ब्रश- कम्यूटेटर संयोजन धारा की दिशा और परिमाण को नियंत्रित करता है।
इस मोटर के उपयोग के क्षेत्र बहुत व्यापक हैं। इसे मुख्यतः सिलाई की मशीनों, ब्लोअर, ग्राइंडर, लैथ मशीन तथा छोटे औद्योगिक सेटअपों में प्रयोग किया जाता है। इसका उच्च प्रारंभिक टॉर्क और समायोज्य गति नियंत्रण इसे विशेष बनाता है।
रीपल्शन मोटर की परिभाषा (Definition of Repulsion Motor)
रीपल्शन मोटर एक ऐसी एसी मोटर है जिसमें रोटर को डीसी मोटर की भाँति कम्यूटेटर और ब्रश से युक्त किया जाता है, जबकि स्टेटर में एसी सप्लाई दी जाती है। इसका टॉर्क विद्युत-चुंबकीय प्रेरण के आधार पर उत्पन्न होता है, जिसमें ब्रश की स्थिति टॉर्क की दिशा और परिमाण को निर्धारित करती है।
संक्षेप में, यह मोटर एसी की सहायता से चलने वाली कम्यूटेटर युक्त यूनिवर्सल मोटर का ही एक रूप है। इसमें कोई अतिरिक्त प्रारंभिक उपकरण की आवश्यकता नहीं होती क्योंकि यह स्वयं उच्च टॉर्क उत्पन्न करने की क्षमता रखती है।
इस मोटर का नाम “Repulsion” इसलिए रखा गया क्योंकि रोटर और स्टेटर के बीच उत्पन्न विद्युत धारा के कारण एक प्रतिकर्षण बल (Repulsion Force) कार्य करता है जिससे रोटर घूमता है।
रीपल्शन मोटर की संरचना (Construction of Repulsion Motor)
रीपल्शन मोटर का निर्माण सामान्य इंडक्शन मोटर के समान होता है, बस इसमें रोटर की संरचना थोड़ी विशेष होती है। स्टेटर में सिंगल फेज सप्लाई वाइंडिंग लगाई जाती है, जो चुंबकीय फील्ड उत्पन्न करती है।
रोटर को लैमिनेशन शीट से बनाया जाता है जिससे एड्डी करेंट (Eddy Current) हानि कम हो। रोटर वाइंडिंग तथा कम्यूटेटर डीसी मशीन की तरह जुड़े होते हैं। ब्रश, कम्यूटेटर के संपर्क में रहते हुए धारा की दिशा को नियंत्रित करते हैं।
इसकी संरचना मजबूत और कॉम्पैक्ट होती है, जिससे यह छोटे आकार में भी उच्च टॉर्क प्रदान कर सके। अक्सर इस मोटर का फ्रेम कास्ट आयरन या स्टील शीट से निर्मित होता है।
रीपल्शन मोटर के भाग (Parts of Repulsion Motor)
रीपल्शन मोटर कई प्रमुख भागों से मिलकर बनती है, जिनमें प्रत्येक का अलग तकनीकी महत्व होता है:
स्टेटर (Stator): यह बाहरी स्थिर भाग है जो चुंबकीय क्षेत्र उत्पन्न करता है।
रोटर (Rotor): यह घूमने वाला भाग है जिसमें प्रेरित धारा प्रवाहित होकर टॉर्क निर्मित करती है।
कम्यूटेटर (Commutator): यह रोटर वाइंडिंग से जुड़ा भाग है जो धारा की दिशा निर्धारित करता है।
ब्रश (Brush): ये कम्यूटेटर के संपर्क में रहते हैं और विद्युत कनेक्शन प्रदान करते हैं।
शाफ्ट (Shaft): यह रोटेशनल मोशन को यांत्रिक रूप से ट्रांसफर करता है।
बेयरिंग (Bearing): यह शाफ्ट की घर्षण को कम करते हैं और स्मूद ऑपरेशन सुनिश्चित करते हैं।
रीपल्शन इंडक्शन मोटर (Repulsion Induction Motor)
यह मोटर, रीपल्शन मोटर और इंडक्शन मोटर दोनों के गुणों का संयोजन होती है। इसमें शुरुआत में ब्रश और कम्यूटेटर होते हैं जो उच्च स्टार्टिंग टॉर्क प्रदान करते हैं। जैसे-जैसे गति बढ़ती है, रोटर के अंदर इंडक्शन प्रिंसिपल काम करने लगता है और यह सामान्य इंडक्शन मोटर की तरह चलने लगती है।
रीपल्शन इंडक्शन मोटर को अक्सर ऐसे उपकरणों में इस्तेमाल किया जाता है जहाँ परिवर्तनीय गति की आवश्यकता होती है। उदाहरण के तौर पर — ड्रिल मशीन, मिक्सर, पंखे आदि।
यह मोटर अपनी उत्कृष्ट क्षमता और समायोज्य गति नियंत्रण के लिए प्रसिद्ध है। इसका रखरखाव अपेक्षाकृत सरल होता है, लेकिन ब्रश और कम्यूटेटर के संपर्क के कारण समय-समय पर निरीक्षण आवश्यक होता है।
यह मोटर प्रारंभ होने के दौरान रीपल्शन मोटर की तरह कार्य करती है, परंतु जब यह अपनी तय गति के करीब पहुँचती है तो स्वचालित रूप से इंडक्शन मोटर मोड में बदल जाती है। इस प्रक्रिया को “Automatic Transition” कहा जाता है।
स्टार्टिंग के समय ब्रश और कम्यूटेटर उच्च टॉर्क उत्पन्न करते हैं जिससे मोटर तेजी से चलना शुरू कर देती है। बाद में एक सेंट्रीफ्यूगल स्विच के द्वारा ब्रश सर्किट को डिसकनेक्ट कर दिया जाता है, जिससे यह शुद्ध इंडक्शन मोटर के रूप में कार्य करने लगती है।
इस प्रकार की मोटर विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त होती है जहाँ प्रारंभिक टॉर्क की अत्यधिक आवश्यकता होती है, जैसे — एयर कंप्रेसर और रेफ्रिजरेटर।
रीपल्शन मोटर का कार्य सिद्धांत (Working Principle of Repulsion Motor)
रीपल्शन मोटर का कार्य सिद्धांत विद्युत चुंबकीय प्रेरण और प्रतिकर्षण बल पर आधारित है। जब स्टेटर वाइंडिंग में एसी विद्युत धारा दी जाती है, तो एक चुंबकीय क्षेत्र उत्पन्न होता है। यह क्षेत्र रोटर वाइंडिंग में प्रेरित धारा उत्पन्न करता है।
रोटर की प्रेरित धारा तथा स्टेटर के फ्लक्स के बीच इंटरैक्शन से एक टॉर्क उत्पन्न होता है। जब ब्रश तटस्थ स्थिति से विस्थापित किये जाते हैं, तो यह टॉर्क एक दिशा में घूमने लगता है, जिससे रोटर घूमती है।
यदि ब्रश की स्थिति बदली जाए तो मोटर की दिशा भी बदली जा सकती है। यह विशेषता इसे परिवर्तनीय गति वाले अनुप्रयोगों के लिए उपयोगी बनाती है।
रीपल्शन मोटर के गुण (Characteristics of Repulsion Motor)
रीपल्शन मोटर के कुछ महत्वपूर्ण गुणधर्म निम्नलिखित हैं:
उच्च प्रारंभिक टॉर्क प्रदान करने की क्षमता।
गति का अच्छा नियंत्रण (Variable Speed Control) संभव है।
कम शोर और कंपन के साथ स्मूद संचालन।
ब्रश पोजिशन बदलकर रोटेशन दिशा बदली जा सकती है।
लोड परिवर्तन के अनुसार टॉर्क स्वतः समायोजित होता है।
रीपल्शन मोटर की यह विशेषताएँ इसे बाजार में लोकप्रिय बनाती हैं, विशेषकर घरेलू उपकरणों और छोटे औद्योगिक उपयोगों के लिए।
रीपल्शन मोटर के उपयोग (Applications of Repulsion Motor)
रीपल्शन मोटर विभिन्न क्षेत्रों में प्रयोग की जाती है जहाँ उच्च प्रारंभिक टॉर्क और नियंत्रित गति की आवश्यकता होती है। कुछ प्रमुख उपयोग हैं:
घरेलू उपकरण: सिलाई मशीन, वैक्यूम क्लीनर, मिक्सर।
औद्योगिक उपकरण: ग्राइंडर, लैथ मशीनें, पंखे, ब्लोअर।
यांत्रिक संयंत्र: एअर कंप्रेसर और पंप।
परिवर्तनीय गति वाले उपकरण: प्रयोगशाला उपकरण तथा परीक्षण मशीनें।
इसके अलावा जहाँ भी बार-बार चालू-बंद होने की आवश्यकता होती है, वहाँ यह मोटर अत्यधिक उपयुक्त पाई जाती है।
रीपल्शन मोटर से संबंधित 10 छोटे प्रश्न और उत्तर
प्रश्न: रीपल्शन मोटर किस प्रकार की मोटर है? उत्तर: यह एक सिंगल फेज एसी मोटर है जिसमें कम्यूटेटर और ब्रश होते हैं।
प्रश्न: रीपल्शन मोटर का कार्य सिद्धांत क्या है? उत्तर: यह विद्युत चुंबकीय प्रेरण व प्रतिकर्षण बल पर कार्य करती है।
प्रश्न: रीपल्शन मोटर में कौन से मुख्य भाग होते हैं? उत्तर: स्टेटर, रोटर, ब्रश, कम्यूटेटर, शाफ्ट और बेयरिंग।
प्रश्न: रीपल्शन मोटर का प्रमुख लाभ क्या है? उत्तर: उच्च प्रारंभिक टॉर्क और गति नियंत्रण की सुविधा।
प्रश्न: रीपल्शन इंडक्शन मोटर का उपयोग कहाँ किया जाता है? उत्तर: ड्रिल मशीन, ब्लोअर और ग्राइंडर में।
प्रश्न: रीपल्शन मोटर की गति किस पर निर्भर करती है? उत्तर: ब्रश के तटस्थ स्थिति से विस्थापन पर।
प्रश्न: रीपल्शन स्टार्ट इंडक्शन मोटर का संक्रमण कब होता है? उत्तर: जब मोटर अपनी निर्धारित गति के पास पहुँच जाती है।
प्रश्न: रीपल्शन मोटर का रखरखाव क्यों आवश्यक होता है? उत्तर: क्योंकि ब्रश और कम्यूटेटर में नियमित घर्षण होता है।
प्रश्न: रीपल्शन मोटर किस क्षेत्र में उपयुक्त है? उत्तर: जहाँ हाई स्टार्टिंग टॉर्क और वैरिएबल स्पीड चाहिए।
प्रश्न: क्या रीपल्शन मोटर की दिशा बदली जा सकती है? उत्तर: हाँ, ब्रश की स्थिति बदलकर।
रीपल्शन मोटर एक उच्च दक्षता वाली, नियंत्रित गति और टॉर्क प्रदान करने वाली मोटर है जो छोटे औद्योगिक व घरेलू अनुप्रयोगों में अत्यधिक उपयोगी है। इसका कार्य सिद्धांत विद्युत चुंबकीय प्रेरण पर आधारित है, जो इसे तकनीकी रूप से सरल लेकिन प्रभावी बनाता है। यदि इसे सही तरीके से मेंटेन किया जाए, तो यह लंबी अवधि तक विश्वसनीय और स्थिर प्रदर्शन देने में सक्षम होती है।
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या … Read more
घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या होती है, इसके प्रकार कौन-कौन से हैं, लैप वाइंडिंग और वेव वाइंडिंग के सूत्र, उनके उपयोग और फायदे क्या हैं। यह जानकारी छात्रों को विद्युत मशीनों की कार्यप्रणाली को समझने में मदद करेगी।
आर्मेचर वाइंडिंग क्या है, इसके प्रकार और कार्यप्रणाली
1. आर्मेचर वाइंडिंग की परिभाषा
विद्युत मशीनों में करंट उत्पन्न करने या उपयोग करने के लिए एक चुंबकीय क्षेत्र और एक चालक का परस्पर क्रिया करना आवश्यक होता है। जब आर्मेचर वाइंडिंग, जो कि तांबे की तारों से बनी होती है, चुंबकीय क्षेत्र में घूमती है, तो उसमें विद्युत प्रेरक बल (EMF) उत्पन्न होता है। यही EMF मशीन की आउटपुट वोल्टेज या टॉर्क का निर्माण करता है।
परिभाषा: आर्मेचर वाइंडिंग एक ऐसी वाइंडिंग होती है जो डीसी मोटर या जनरेटर के आर्मेचर कोर पर लगाई जाती है, और इसका कार्य विद्युत ऊर्जा और यांत्रिक ऊर्जा के बीच रूपांतरण करना है।
2. आर्मेचर वाइंडिंग के प्रकार
डीसी मशीनों में दो मुख्य प्रकार की आर्मेचर वाइंडिंग उपयोग में लाई जाती हैं, जिनका चुनाव मशीन के कार्य और आवश्यकता के अनुसार किया जाता है। इन दो प्रकारों को इस प्रकार वर्गीकृत किया गया है:
लैप वाइंडिंग (Lap Winding)
वेव वाइंडिंग (Wave Winding)
लैप वाइंडिंग और वेव वाइंडिंग का चयन इस बात पर निर्भर करता है कि मशीन को कितने करंट की आवश्यकता है या कितनी वोल्टेज की। लैप वाइंडिंग उच्च करंट और कम वोल्टेज वाली मशीनों के लिए उपयुक्त होती है, जबकि वेव वाइंडिंग कम करंट और उच्च वोल्टेज वाली मशीनों में बेहतर प्रदर्शन देती है।
3. आर्मेचर वाइंडिंग की कार्यप्रणाली
आर्मेचर वाइंडिंग में जब आर्मेचर चुंबकीय क्षेत्र में घूमता है, तो उसमें फैराडे के विद्युत चुंबकीय प्रेरण नियम के अनुसार एक EMF उत्पन्न होता है। इससे या तो करंट बहने लगता है (जनरेटर में) या टॉर्क उत्पन्न होता है (मोटर में)। वाइंडिंग की डिजाइन इस प्रकार की जाती है कि करंट का वितरण समान रहे और विकसित EMF संतुलित हो।
आर्मेचर वाइंडिंग के डिजाइन में स्लॉट्स की संख्या, कंडक्टरों की संख्या, पोल्स की गिनती और कनेक्शन का प्रकार (सीरीज़ या पैरेलल) महत्वपूर्ण भूमिका निभाते हैं।
लैप वाइंडिंग व वेव वाइंडिंग के सूत्र, उपयोग और फायदे
4. लैप वाइंडिंग: परिभाषा
लैप वाइंडिंग का नाम “लैप” शब्द से लिया गया है, जिसका अर्थ होता है “ओवरलैप होना” या “एक परत पर दूसरी परत चढ़ना”। इस वाइंडिंग में प्रत्येक कॉइल का एक सिरा पिछले कॉइल से जुड़ता है और अगला सिरा अगले कॉइल से। इस प्रकार वाइंडिंग “लैप” तरीके से जुड़ जाती है।
परिभाषा: लैप वाइंडिंग वह प्रकार की आर्मेचर वाइंडिंग है जिसमें प्रत्येक कॉइल का सिरा अगले पोल की निकटवर्ती स्लॉट से जुड़ा होता है, जिससे कई समानांतर पथ (Parallel paths) बनते हैं।
यह वाइंडिंग उच्च धारा (Current) के लिए उपयुक्त होती है क्योंकि इसमें कई समानांतर पथ होते हैं जिससे प्रत्येक पथ में करंट का भार बंट जाता है।
5. लैप वाइंडिंग का सूत्र
लैप वाइंडिंग की मुख्य विशेषता यह है कि इसके समानांतर पथों की संख्या पोलों की संख्या के बराबर होती है।
सूत्र:
समानांतर पथों की संख्या, A = P जहाँ, A = समानांतर पथों की संख्या P = पोलों की संख्या
इसके अतिरिक्त वाइंडिंग की “पिच” (Pitch) को निम्न रूप में व्यक्त किया जाता है:
कॉइल पिच (Yc) = फुल पिच या शॉर्ट पिच कॉइल के आधार पर
बैक पिच (Yb) और फ्रंट पिच (Yf) का योग पोल पिच (Yp) के बराबर होना चाहिए।
इन सूत्रों की सहायता से वाइंडिंग डिजाइन इस प्रकार की जाती है कि EMF का उत्पन्न समान रहे और करंट वितरण संतुलित हो।
6. लैप वाइंडिंग के उपयोग
लैप वाइंडिंग का प्रयोग वहाँ किया जाता है जहाँ मशीन को अधिक करंट देना पड़ता है और वोल्टेज अपेक्षाकृत कम होती है। यह वाइंडिंग कम वोल्टेज और हाई करंट डीसी जनरेटर व मोटरों में अधिक लोकप्रिय है। उदाहरणस्वरूप, इलेक्ट्रिक लोकोमोटिव्स, क्रेन्स और भारी लोड वाली मोटरें।
प्रमुख उपयोग:
डीसी शंट मोटर और सीरीज़ मोटर में
लो-वोल्टेज डीसी जनरेटर में
हाई करंट एप्लिकेशन में जहाँ उच्च टॉर्क की आवश्यकता होती है
7. लैप वाइंडिंग के फायदे और नुकसान
फायदे:
यह उच्च करंट वहन करने में सक्षम होती है।
हर पोल के लिए एक समानांतर पथ होने से करंट का संतुलन रहता है।
मरम्मत और जांच करना आसान होता है।
नुकसान:
इसमें कम वोल्टेज प्राप्त होती है।
वाइंडिंग की जटिलता अधिक होती है।
EMF बैलेंस बनाए रखना कठिन हो सकता है यदि कॉइल पिच सही न हो।
8. वेव वाइंडिंग: परिभाषा
वेव वाइंडिंग में प्रत्येक कॉइल इस प्रकार जोड़ी जाती है कि आर्मेचर के चारों ओर घूमते हुए वह दोहरी लहर (Wave) पैटर्न बनाती है। यह संरचना लैप वाइंडिंग की तुलना में अधिक वोल्टेज उत्पन्न करती है क्योंकि इसमें समानांतर पथों की संख्या केवल दो होती है, जिससे प्रत्येक पथ में अधिक EMF जुड़ता है।
परिभाषा: वेव वाइंडिंग वह वाइंडिंग है जिसमें कॉइलें इस प्रकार जोड़ी जाती हैं कि सभी समान पोल्स के कंडक्टर श्रृंखला में जुड़ जाते हैं और कुल दो समानांतर पथ बनते हैं।
यह वाइंडिंग उच्च वोल्टेज और कम करंट की आवश्यकता वाले डीसी जनरेटरों में अधिक उपयुक्त होती है।
9. वेव वाइंडिंग का सूत्र
वेव वाइंडिंग की पहचान इसका प्रमुख सूत्र निर्धारित करता है, जो समानांतर पथों की संख्या से संबंधित है।
सूत्र:
समानांतर पथों की संख्या, A = 2 जहाँ, A = समानांतर पथों की संख्या (सदैव 2) P = पोलों की संख्या
इसके साथ निम्न संबंध उपयोगी हैं:
बैक पिच (Yb) और फ्रंट पिच (Yf) प्रायः समान होती हैं।
अगर वाइंडिंग सही डिज़ाइन की गई है तो Yb + Yf = 2 × Coil span होता है।
10. वेव वाइंडिंग के उपयोग
वेव वाइंडिंग का उपयोग वहाँ होता है जहाँ उच्च वोल्टेज और कम करंट आवश्यक होता है। यह छोटे आकार की मशीनों में भी प्रभावी रूप से कार्य करती है क्योंकि इसमें केवल दो समानांतर पथ होते हैं जिससे वोल्टेज जोड़कर प्राप्त होती है।
प्रमुख उपयोग:
हाई वोल्टेज डीसी जनरेटर में
लाइट करंट एप्लिकेशन में
मध्यम व पावर इलेक्ट्रॉनिक उपकरणों में
11. वेव वाइंडिंग के फायदे और नुकसान
फायदे:
यह उच्च वोल्टेज उत्पन्न करती है।
समानांतर पथों की संख्या कम होने से वोल्टेज बैलेंस आसान होता है।
मशीन का आकार छोटा और कॉम्पैक्ट रखा जा सकता है।
नुकसान:
उच्च करंट वहन क्षमता सीमित रहती है।
डिज़ाइन जटिल होती है।
छोटे दोषों पर भी आउटपुट पर प्रभाव पड़ता है।
आर्मेचर वाइंडिंग विद्युत मशीनों का मूलभूत तत्व है। इसकी सटीक डिजाइन और चयन मशीन की कार्यक्षमता, स्थायित्व और आउटपुट को प्रभावित करती है। लैप वाइंडिंग उच्च करंट अनुप्रयोगों के लिए उपयुक्त होती है जबकि वेव वाइंडिंग उच्च वोल्टेज अनुप्रयोगों में बेहतर प्रदर्शन देती है। इसलिए, किसी भी डीसी मशीन के निर्माण या विश्लेषण में वाइंडिंग का ज्ञान आवश्यक है।
10 छोटे प्रश्न और उनके उत्तर
आर्मेचर वाइंडिंग क्या है? यह एक विद्युत वाइंडिंग है जो मशीन में ऊर्जा रूपांतरण का कार्य करती है।
आर्मेचर वाइंडिंग के दो प्रमुख प्रकार कौन से हैं? लैप वाइंडिंग और वेव वाइंडिंग।
लैप वाइंडिंग में समानांतर पथों की संख्या किसके बराबर होती है? पोलों की संख्या के (A = P)।
वेव वाइंडिंग में समानांतर पथों की संख्या कितनी होती है? केवल दो (A = 2)।
लैप वाइंडिंग कहाँ प्रयोग होती है? उच्च करंट और कम वोल्टेज वाले डीसी मोटर और जनरेटर में।
वेव वाइंडिंग का प्रयोग कहाँ किया जाता है? कम करंट और उच्च वोल्टेज वाले जनरेटरों में।
लैप वाइंडिंग का एक प्रमुख लाभ क्या है? यह अधिक करंट संभाल सकती है।
वेव वाइंडिंग का एक प्रमुख लाभ क्या है? यह उच्च वोल्टेज उत्पन्न करती है।
लैप वाइंडिंग में करंट का वितरण कैसे होता है? कई समानांतर पथों में समान रूप से विभाजित होकर।
आर्मेचर वाइंडिंग का मुख्य उद्देश्य क्या है? चुंबकीय क्षेत्र में घूमकर EMF उत्पन्न करना और विद्युत-यांत्रिक ऊर्जा का रूपांतरण करना।
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या … Read more
घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
Every year, the Crafts Instructor Training Scheme (CITS) invites applications from aspiring instructors who wish to enhance their technical and instructional skills for teaching in various ITIs and technical institutes across India. The CITS 2026-27 Tentative Admission Schedule gives early guidance to candidates about upcoming admission events, eligibility conditions, and how to apply for the training programs offered by the Directorate General of Training (DGT) under the Ministry of Skill Development and Entrepreneurship (MSDE). This article provides an organized overview of the tentative schedule, eligibility criteria, important dates, and application process to help candidates plan effectively.
CITS 2026-27 Tentative Admission Schedule Overview
The CITS 2026-27 admission process is expected to follow a structured timeline similar to previous sessions. Candidates should regularly visit the official National Instructional Media Institute (NIMI) or DGT portal for the official notification. The tentative dates are subject to change based on the administrative calendar, but this guide serves as a reliable reference for early preparation.
Links For Online Apply
Sure! Here is the table containing the official links and portals you’ll need for your CITS 2026-27 application.
Application Fee: Usually ₹500 for General/OBC and ₹300 for SC/ST/PH/Female candidates.
Documents Needed: Have your scanned photograph, signature, NTC/NAC/Diploma/Degree certificate, and Community certificate (if applicable) ready before the portal opens on 18th April 2026.
Admit Card: You will be able to download your hall ticket from the NIMI portal starting 21st May 2026.
Pro-Tip: Don’t wait until the last day (10th May 2026) to apply, as the server often slows down due to high traffic!
CITS training programs generally begin around August or September each year after the completion of the admission process. The entrance exam, known as All India Common Entrance Test (AICET), is usually conducted in June or July, followed by counseling, document verification, and seat allotment. Candidates are advised to ensure they fulfill all eligibility conditions before registering for AICET.
Below is a tentative schedule for the CITS 2026–27 admission cycle to help candidates track important events:
Event / Action Item
Start Date
End Date
Duration
Admission Advertisement
2nd April 2026
Ongoing
–
Online Registration
18th April 2026
10th May 2026
23 Days
Hall Ticket & Mock Test
21st May 2026
31st May 2026
11 Days
Entrance Exam (AICET)
31st May 2026
31st May 2026
01 Day
Result Publication
10th June 2026
–
01 Day
1st Round Counselling
15th June 2026
18th June 2026
04 Days
1st Round Result & Verification
19th June 2026
25th June 2026
07 Days
1st Transfer Round
27th June 2026
29th June 2026
02 Days
2nd Round Counselling
30th June 2026
3rd July 2026
04 Days
2nd Round Result & Verification
4th July 2026
10th July 2026
07 Days
2nd Transfer Round
11th July 2026
13th July 2026
02 Days
3rd Round Counselling
15th July 2026
18th July 2026
04 Days
3rd Round Result & Verification
20th July 2026
24th July 2026
05 Days
3rd Transfer Round
25th July 2026
27th July 2026
02 Days
Spot Round (Walk-in)
3rd Aug 2026
5th Aug 2026
03 Days
Final Physical Admission
10th Aug 2026
14th Aug 2026
05 Days
Commencement of Session
17th Aug 2026
–
–
End of Session
–
31st May 2027
–
Final Trade Test (AITT)
July 2027
–
–
Eligibility, Important Dates, and Application Guide
The eligibility criteria for CITS Admission 2026-27 ensure that candidates possess the technical background necessary for instructor-level training. Applicants must have completed a National Trade Certificate (NTC) or National Apprenticeship Certificate (NAC) in the relevant trade and generally require a minimum of one to two years of post-qualification experience in the concerned field. Degree or diploma holders in engineering are also eligible to apply for certain trades. Additionally, there is no upper age limit, making it accessible to a wide range of candidates.
The key dates highlighted in the tentative schedule should be carefully noted to avoid missing any critical step of the admission process. Early preparation for the entrance examination helps ensure better performance. Since the entrance test usually contains sections on trade theory, reasoning, numerical ability, and general knowledge, candidates should begin their preparations accordingly. Maintaining updated documents, including educational qualifications, photographs, and identification, is also crucial during online registration.
To apply, candidates must visit the official CITS admission portal once registrations open. The process involves several stages—online registration, uploading documents, paying the application fee (commonly between ₹500–₹800 for general candidates), downloading the admit card, and appearing for the AICET. After the results are announced, shortlisted candidates must participate in the online counseling process, where seats are allotted based on rank, preferences, and availability. Once the seat is confirmed, the candidate will report to the allotted institute for document verification and commencement of classes.
The CITS 2026-27 Tentative Admission Schedule offers valuable insights into the upcoming admission cycle, enabling candidates to plan their application strategies well in advance. By understanding the eligibility requirements, marking the important dates, and following the correct application procedure, aspirants can ensure a seamless admission journey. It is recommended to keep a close watch on the official DGT and NIMI portals for updated notifications and announcements. With timely preparation and accurate information, candidates can take a confident step toward securing their place in India’s premier instructor training program, shaping a strong foundation for a career in technical education.
ITI Electronic Mechanic Junction Diode and Rectifiers Mock Test हिंदी में पढ़ें। P-N junction diode, forward bias, rectifier, half wave और bridge rectifier से जुड़े महत्वपूर्ण MCQ प्रश्नों का अभ्यास करें। 1. P-N जंक्शन डायोड का मुख्य कार्य क्या होता है? A. AC को बढ़ानाB. करंट को केवल एक दिशा में प्रवाहित करनाC. वोल्टेज को … Read more
ITI Electronic Mechanic Amplifier and Oscillator Mock Test 2026 ITI Electronic Mechanic Amplifier and Oscillator Mock Test 2026 is designed for students preparing for ITI exams, NCVT CBT, and technical interviews. This mock test includes important multiple choice questions (MCQs), short questions with answers, and concept-based practice on amplifiers and oscillators. In this test, you … Read more
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित टूल्स का उपयोग, वायरिंग लेआउट, स्विच, सॉकेट, MCB, Earthing और Standard Practices की समझ भी शामिल होती है। अगर किसी Electrician को Domestic Wiring की सही जानकारी है, तो वह सुरक्षित, टिकाऊ और दोषरहित वायरिंग कार्य कर सकता है।
ITI Electrician के विद्यार्थियों के लिए House Wiring का अध्ययन इसलिए भी आवश्यक है क्योंकि वास्तविक जीवन में अधिकतर विद्युत कार्य घरों और छोटे प्रतिष्ठानों से ही शुरू होते हैं। इस अध्याय में छात्र सीखते हैं कि Wiring क्या है, कौन-कौन से नियमों का पालन करना चाहिए, किस प्रकार के टूल्स उपयोग किए जाते हैं, और किस मानक के अनुसार वायरिंग की जाती है। साथ ही, NEC के अनुसार Load Splitting, Layout Procedure और Wiring से जुड़े महत्वपूर्ण नियमों की जानकारी Electrician को एक कुशल तकनीशियन बनाती है।
यह लेख “ITI Electrician Domestic Wiring Guide in Hindi” विषय पर तैयार किया गया है, लेकिन इसे English headings के साथ आसान हिंदी भाषा में लिखा गया है ताकि विद्यार्थी, प्रशिक्षु और तकनीकी परीक्षाओं की तैयारी करने वाले सभी लोग इसे सरलता से समझ सकें। लेख में दिए गए सभी बिंदु परीक्षा, प्रैक्टिकल और फील्ड वर्क—तीनों के लिए उपयोगी हैं। अंत में 10 महत्वपूर्ण Short Question Answers भी दिए गए हैं, जिससे revision और learning और भी आसान हो जाएगी।
What Is Domestic Wiring in ITI Electrician
Domestic Wiring का अर्थ है घरों, फ्लैटों, छोटे कार्यालयों और सामान्य भवनों में बिजली की आपूर्ति के लिए तारों, स्विचों, सॉकेटों, सुरक्षा उपकरणों और अन्य Accessories की व्यवस्थित स्थापना। ITI Electrician syllabus में इसे एक मूलभूत अध्याय माना जाता है क्योंकि यही वह क्षेत्र है जहाँ एक प्रशिक्षु पहली बार वास्तविक Electrical Installation को समझता है। इसमें यह सिखाया जाता है कि Main Supply से लेकर अंतिम Load Point तक बिजली को सुरक्षित रूप से कैसे पहुँचाया जाए।
Definition of Wiring
सरल शब्दों में, Wiring वह व्यवस्था है जिसके द्वारा विद्युत ऊर्जा को एक स्थान से दूसरे स्थान तक तारों के माध्यम से पहुँचाया जाता है। घरेलू वायरिंग में Light Point, Fan Point, Socket Outlet, Bell Circuit, Power Circuit और Distribution Board का महत्वपूर्ण स्थान होता है। किसी भी घर की वायरिंग इस तरह की जानी चाहिए कि वह सुरक्षित हो, सुंदर दिखे, मरम्मत में आसान हो और भविष्य के विस्तार के लिए भी उपयुक्त रहे। यही कारण है कि ITI में Domestic Wiring के सिद्धांत और Practical दोनों पर विशेष जोर दिया जाता है।
Important Points During of Wiring
Domestic Wiring करते समय कई बातों का ध्यान रखा जाता है जैसे Supply Voltage, Connected Load, Type of Wiring, Wire Size, Earthing, Protective Devices और Standard Rules। एक अच्छा Electrician कभी भी केवल जोड़-तोड़ के आधार पर कार्य नहीं करता, बल्कि वह Load Calculation, Circuit Division और Safety Standards को ध्यान में रखकर Wiring करता है। इसलिए “What is Wiring” का उत्तर केवल “तार बिछाना” नहीं है, बल्कि यह एक पूरी तकनीकी प्रक्रिया है जिसमें सुरक्षा, सुविधा और मानक—तीनों का समावेश होता है।
Types of Wiring
Wiring के प्रकारों की बात करें तो घरेलू उपयोग में सामान्यतः Batten Wiring, Casing-Capping Wiring, CTS/TRS Wiring और Conduit Wiring का अध्ययन किया जाता है। वर्तमान समय में PVC Conduit Wiring सबसे अधिक उपयोग की जाती है क्योंकि यह सुरक्षित, टिकाऊ और देखने में व्यवस्थित होती है। ITI छात्रों को यह समझना जरूरी है कि किस स्थान के लिए कौन-सी Wiring उपयुक्त है। उदाहरण के लिए, Damp Area में ऐसी वायरिंग सामग्री उपयोग की जानी चाहिए जो नमी से प्रभावित न हो।
Batten Wiring
Batten Wiring (जिसे CTS या TRS वायरिंग भी कहा जाता है) पुराने समय की सबसे लोकप्रिय वायरिंग थी, और आज भी कई जगहों पर कम बजट और अस्थायी कार्यों के लिए इसका उपयोग किया जाता है। एक आईटीआई छात्र और इलेक्ट्रिशियन के तौर पर आपको इसकी बारीकियों का पता होना चाहिए।
Batten Wiring क्या है?
इस वायरिंग में लकड़ी की चपटी पट्टियों (Batten) को दीवार पर रावल प्लग और पेंच की मदद से ठोका जाता है। इन पट्टियों के ऊपर तारों (CTS – Cabot Tyre Sheathed या TRS – Tough Rubber Sheathed) को बिछाया जाता है और उन्हें Link Clips की मदद से कस दिया जाता है।
Important Chart of Batten Wiring (सामग्री और मानक)
सामग्री (Material)
विवरण (Description)
मुख्य नियम (Rules)
Batten
सागवान या अच्छी लकड़ी की पट्टी
मोटाई कम से कम 10mm होनी चाहिए।
Link Clips
टिन या एल्युमीनियम की क्लिप
दो क्लिप्स के बीच की दूरी 10-15cm से अधिक न हो।
Wire Type
CTS या PVC वायर
नमी और गर्मी से बचाव वाले तार।
Screws
स्टील या पीतल के पेंच
बैटन को दीवार पर मजबूती से पकड़ने के लिए।
Batten Wiring के फायदे और नुकसान
फायदे (Advantages):
सस्ती: यह कंड्यूट (Conduit) वायरिंग की तुलना में काफी सस्ती पड़ती है।
आसान इंस्टॉलेशन: इसे इंस्टॉल करना और मरम्मत करना बहुत आसान है।
दिखावट: अगर सही से की जाए, तो यह देखने में साफ-सुथरी लगती है।
नुकसान (Disadvantages):
आग का खतरा: लकड़ी की बैटन होने के कारण आग लगने का डर रहता है।
सुरक्षा: तारों पर बाहरी चोट या चूहों के काटने का खतरा बना रहता है।
खुली वायरिंग: यह दीवार के ऊपर होती है, इसलिए नमी वाले स्थानों के लिए उपयुक्त नहीं है।
एक इलेक्ट्रिशियन के लिए इंस्टॉलेशन टिप्स:
बैटन की तैयारी: बैटन लगाने से पहले उस पर वार्निश या पेंट ज़रूर करें ताकि दीमक और नमी से बचाव हो सके।
क्लिप की दूरी: मोड़ (Corners) पर क्लिप्स को पास-पास (करीब 5cm की दूरी पर) लगाएं ताकि तार ढीला न लटके।
सीधी लाइन: हमेशा ‘Plumb Bob’ (साहुल) या स्पिरिट लेवल का उपयोग करें ताकि बैटन बिल्कुल सीधी दिखे।
जॉइंट्स: तारों के जॉइंट्स हमेशा जंक्शन बॉक्स या स्विच बोर्ड के अंदर ही होने चाहिए, बैटन के ऊपर कभी नहीं।
Casing-Capping Wiring
Casing-Capping Wiring आधुनिक युग में ‘Conduit Wiring’ के बाद सबसे ज्यादा इस्तेमाल होने वाली वायरिंग है। यह Batten Wiring का सुधरा हुआ और सुरक्षित रूप है। इसमें तारों को प्लास्टिक (PVC) के खांचों के अंदर बंद कर दिया जाता है, जिससे यह दिखने में सुंदर और सुरक्षित होती है।
Casing-Capping Wiring क्या है?
यह दो भागों से बनी होती है:
Casing: यह ‘U’ आकार का एक चैनल (Channel) होता है जिसे दीवार पर पेंचों से ठोका जाता है। इसके अंदर तार रखे जाते हैं।
Capping: यह एक ढक्कन (Cover) होता है जिसे केसिंग के ऊपर फिट कर दिया जाता है ताकि तार पूरी तरह कवर हो जाएं।
Casing-Capping का मुख्य चार्ट (सामग्री और मानक)
विशेषता (Feature)
विवरण (Description)
सामग्री (Material)
PVC (Polyvinyl Chloride) – यह आग नहीं पकड़ता (Fire Retardant)।
साइज (Standard Sizes)
12mm, 15mm, 20mm, 25mm, 32mm (चौड़ाई)।
लंबाई (Length)
आमतौर पर यह 2 मीटर या 3 मीटर की छड़ों में आती है।
सहायक उपकरण (Accessories)
Elbow (मोड़), Tee (टी), Coupler (जोड़), Internal/External Junctions।
Casing-Capping के फायदे और नुकसान
फायदे (Advantages):
सुरक्षा: तार पूरी तरह ढके होते हैं, इसलिए चूहों और नमी से बचाव होता है।
दिखावट: यह देखने में आधुनिक और साफ लगती है। इसे पेंट भी किया जा सकता है।
आसान रिपेयर: कैपिंग को हटाकर नए तार डालना या खराब तार बदलना बहुत आसान है।
शॉक प्रूफ: चूंकि यह PVC की बनी होती है, इसलिए इसमें करंट उतरने का खतरा नहीं होता।
नुकसान (Disadvantages):
दीवार के ऊपर: यह दीवार के बाहर दिखती है (Surface wiring), इसलिए कंसील्ड (Concealed) वायरिंग जैसी फिनिशिंग नहीं मिलती।
धूप का असर: सीधी धूप में रहने पर प्लास्टिक कमजोर होकर टूट सकता है।
इंस्टॉलेशन के नियम (ITI & Professional Rules):
पेंच की दूरी: केसिंग को दीवार पर फिट करते समय दो पेंचों के बीच की दूरी 60cm से अधिक नहीं होनी चाहिए।
कटिंग: केसिंग को काटते समय ‘Junior Hacksaw’ का उपयोग करें और कोनों पर 45° या 90° का सटीक कट लगाएं ताकि जोड़ (Joints) न दिखें।
एक्सेसरीज का उपयोग: मोड़ पर तारों को सीधा न मोड़ें, बल्कि Elbow और Tee का उपयोग करें। इससे तारों पर दबाव नहीं पड़ता।
लोड: केसिंग को कभी भी तारों से पूरी तरह न भरें। कम से कम 20-30% खाली जगह छोड़नी चाहिए ताकि तारों की गर्मी बाहर निकल सके।
उपयोग (Applications):
घरों और ऑफिसों में जहां पुरानी वायरिंग बदलनी हो।
अस्थायी निर्माण (Temporary buildings) में।
जहां दीवार को काटकर झिरी (Chasing) बनाना संभव न हो।
PVC Conduit Wiring
PVC Conduit Wiring वर्तमान समय में सबसे अधिक उपयोग की जाने वाली और सबसे सुरक्षित वायरिंग पद्धति है। इसमें तारों को मजबूत PVC पाइपों (Conduits) के अंदर डाला जाता है। यह मुख्य रूप से दो प्रकार की होती है:
Surface Conduit Wiring: जब पाइप दीवार के ऊपर दिखाई देते हैं।
Concealed Conduit Wiring: जब पाइप दीवार के अंदर (झिरी काटकर) दबा दिए जाते हैं। इसे ‘Underground Wiring’ भी कहा जाता है।
PVC Conduit Wiring का तकनीकी चार्ट
विशेषता (Feature)
विवरण (Description)
पाइप का व्यास (Diameter)
19mm, 25mm, 32mm, 40mm, 50mm
पाइप की मोटाई
Light, Medium, Heavy (ISI मार्क वाला पाइप ही चुनें)
मुख्य एक्सेसरीज
Bend, Junction Box, Coupler, Saddle, Circular Box
सुरक्षा मानक
फायर-रिटार्डेंट (आग न पकड़ने वाला) और शॉक-प्रूफ
Conduit Wiring के फायदे और नुकसान
फायदे (Advantages):
सर्वोच्च सुरक्षा: आग, नमी और मैकेनिकल चोट (चूहे या बाहरी दबाव) से तारों का 100% बचाव।
लंबी उम्र: यह वायरिंग 20-30 साल तक आसानी से चलती है।
सुंदरता: कंसील्ड वायरिंग में कोई भी तार या पाइप बाहर नहीं दिखता, जिससे घर सुंदर लगता है।
आसान वायर अपग्रेड: भविष्य में पुराने तारों को खींचकर उनकी जगह नए तार आसानी से डाले जा सकते हैं।
नुकसान (Disadvantages):
महंगी: अन्य वायरिंग की तुलना में पाइप और लेबर का खर्च अधिक होता है।
कठिन इंस्टॉलेशन: दीवार काटना (Chasing) और पाइप फिट करना एक समय लेने वाली प्रक्रिया है।
फॉल्ट ढूंढना: दीवार के अंदर पाइप होने के कारण फॉल्ट का पता लगाना थोड़ा चुनौतीपूर्ण हो सकता है (लेकिन ‘Fish Tape’ से यह आसान हो जाता है)।
Professional Steps of Conduit Wiring :
1. पाइप की फिटिंग (Fitting)
Saddles (सैडल): सरफेस वायरिंग में दो सैडल के बीच की दूरी 60cm से अधिक नहीं होनी चाहिए।
Bends (मोड़): एक पाइप के रन में 2-3 से ज्यादा मोड़ (Bends) न रखें, वरना तार खींचने में दिक्कत होगी।
2. तारों का चयन (Wiring Selection)
पाइप के अंदर तारों को डालने के लिए Steel Fish Tape (GI Spring) का उपयोग करें।
पाइप को तारों से ठूस-ठूस कर न भरें। पाइप में कम से कम 40% जगह खाली रखें ताकि हवा का संचार बना रहे।
3. दीवार काटना (Chasing Rules)
झिरी (Groove) इतनी गहरी होनी चाहिए कि पाइप के ऊपर कम से कम 6mm से 10mm सीमेंट/प्लास्टर की परत आ सके। इससे प्लास्टर में दरारें नहीं पड़तीं।
उपयोग (Applications)
आधुनिक घर, बंगले और अपार्टमेंट्स।
वर्कशॉप और इंडस्ट्रियल प्लांट (जहाँ भारी सुरक्षा चाहिए)।
अस्पताल और स्कूल।
आईटीआई एग्जाम टिप:
ITI एग्जाम में अक्सर पूछा जाता है कि “कंसील्ड वायरिंग का मुख्य लाभ क्या है?”—इसका उत्तर है “मैकेनिकल सुरक्षा और सुंदरता”।
सभी प्रकार की घरेलू वायरिंग का तुलनात्मक चार्ट एक इलेक्ट्रिशियन के लिए बहुत उपयोगी होता है, खासकर जब आपको ग्राहक को सही सलाह देनी हो या एग्जाम के लिए तैयारी करनी हो।
यहाँ मुख्य वायरिंग पद्धतियों की तुलना दी गई है:
Comparison Chart of All Types Wiring
विशेषता (Feature)
Batten Wiring (लकड़ी)
Casing-Capping (PVC)
Surface Conduit
Concealed Conduit
लागत (Cost)
बहुत कम
मध्यम
मध्यम से उच्च
सबसे अधिक (महंगी)
सुरक्षा (Safety)
कम (आग का डर)
अच्छी
बहुत अच्छी
सर्वोत्तम (100% सुरक्षित)
दिखावट (Look)
साधारण
साफ और सुंदर
औद्योगिक (Industrial)
सबसे सुंदर (पाइप नहीं दिखते)
आयु (Life)
कम (8-10 वर्ष)
मध्यम (15-20 वर्ष)
लंबी (20+ वर्ष)
बहुत लंबी (30-40 वर्ष)
रिपेयर (Repair)
बहुत आसान
आसान
आसान
कठिन (दीवार तोड़नी पड़ती है)
शॉक से बचाव
कम
उच्च (PVC)
उच्च
सर्वोच्च
नमी से सुरक्षा
बिल्कुल नहीं
मध्यम
उच्च
बहुत उच्च
विस्तृत विवरण (Quick Review)
1. बैटन वायरिंग (Batten Wiring)
यह पुरानी तकनीक है जिसमें लकड़ी की पट्टी पर तार बिछाए जाते हैं।
उपयोग: अब बहुत कम उपयोग होती है, केवल अस्थाई शेड या पुरानी दुकानों में।
जोखिम: लकड़ी होने के कारण इसमें दीमक और आग लगने का खतरा सबसे ज्यादा होता है।
2. केसिंग-कैपिंग (Casing-Capping)
इसमें PVC के चैनलों का उपयोग होता है।
उपयोग: घरों के रेनोवेशन या ऑफिसों में जहाँ दीवार तोड़ना संभव न हो।
खासियत: इसे लगाना बहुत तेज़ है और यह दिखने में व्यवस्थित लगती है।
3. सरफेस कंड्यूट (Surface Conduit)
इसमें दीवार के ऊपर पाइप क्लिप की मदद से लगाए जाते हैं।
उपयोग: फैक्ट्री, वर्कशॉप, गोदाम (Godowns) या छत के ऊपर खुली वायरिंग में।
खासियत: तारों को चोट लगने से बचाने के लिए पाइप बहुत मजबूत होते हैं।
4. कंसील्ड कंड्यूट (Concealed Conduit)
यह दीवारों के अंदर झिरी काटकर पाइप दबाने की विधि है।
उपयोग: नए घर, बंगले और अपार्टमेंट्स में।
खासियत: चूहों, धूप, बारिश और आग से तारों का सबसे ज्यादा बचाव इसी में होता है।
इलेक्ट्रिशियन के लिए ‘सिलेक्शन गाइड’
सबसे सस्ती वायरिंग: बैटन वायरिंग।
सबसे सुरक्षित और आधुनिक: कंसील्ड कंड्यूट वायरिंग।
किराए के कमरे या ऑफिस के लिए: केसिंग-कैपिंग वायरिंग।
वर्कशॉप/आईटीआई लैब के लिए: सरफेस कंड्यूट वायरिंग।
Wiring Cost Calculator
Wiring Cost Calculator
सामग्री का खर्च (Estimated Material):
लेबर का खर्च (Estimated Labor):
कुल अनुमानित खर्च:
*Note: यह केवल एक अनुमान है। वास्तविक खर्च क्षेत्र और ब्रांड के अनुसार बदल सकता है।
Aim of Domestic Wiring
घरेलू वायरिंग का मुख्य उद्देश्य केवल Load चलाना नहीं, बल्कि उपभोक्ता को सुरक्षित और नियंत्रित विद्युत आपूर्ति देना है। इसी कारण किसी भी Home Wiring System में Main Switch, Energy Meter, Distribution Board, Fuse या MCB, Neutral Link, Earth Continuity Conductor और अंतिम Load Points शामिल किए जाते हैं। अगर इनमें से किसी भी भाग की स्थापना गलत हो जाए, तो Short Circuit, Overload, Leakage Current या Electric Shock का खतरा बढ़ सकता है।
ITI Electrician के दृष्टिकोण से Domestic Wiring सीखना भविष्य की नौकरी और स्वयं के कार्य व्यवसाय दोनों के लिए बहुत उपयोगी है। यह अध्याय विद्यार्थियों को न केवल तकनीकी ज्ञान देता है, बल्कि उन्हें Field Standard के अनुसार काम करना भी सिखाता है। इसीलिए Electrical Trade में यह अध्याय बुनियादी होने के बावजूद अत्यंत महत्वपूर्ण माना जाता है।
IE Rules and Tools Used in Home Wiring
घर की वायरिंग करते समय IE Rules अर्थात Indian Electricity Rules का पालन करना अनिवार्य होता है। इन नियमों का उद्देश्य विद्युत स्थापना को सुरक्षित, विश्वसनीय और दुर्घटनारहित बनाना है। किसी भी घरेलू वायरिंग में सही Insulation, उचित Earthing, सही Switching Arrangement, Phase-Neutral पहचान और Protection Device का होना आवश्यक है। ITI Electrician के छात्र के लिए यह जानना जरूरी है कि बिना नियमों के की गई Wiring कभी भी सुरक्षित नहीं मानी जाती।
IE Rules for Domestic Wiring
IE Rules के अनुसार किसी भी Electrical Installation में Main Switch आसानी से पहुंचने योग्य स्थान पर लगाया जाना चाहिए। सभी Metal Parts को Earthing से जोड़ा जाना चाहिए ताकि Leakage Current की स्थिति में Shock का खतरा कम हो सके। Switch और Fuse हमेशा Phase Wire में लगाए जाते हैं, Neutral में नहीं। इसी प्रकार Lighting Circuit और Power Circuit को अलग-अलग रखना चाहिए। अधिक लोड को एक ही Circuit में जोड़ना नियमों के विरुद्ध है और इससे Overheating की संभावना बढ़ जाती है।
According to IE Rules Board Height and Installation Chart
उपकरण (Component)
फर्श से ऊंचाई (Standard Height)
मुख्य नियम / सुझाव
Main Switch Board
1.5 मीटर (लगभग 5 फीट)
प्रवेश द्वार के पास होना चाहिए।
Switch Board
1.3 से 1.5 मीटर
स्विच बोर्ड हाथ की पहुंच में हो।
Light Point
2.25 से 2.5 मीटर
रोशनी पूरे कमरे में बराबर फैले।
Ceiling Fan
कम से कम 2.75 मीटर
पंखे की पंखुड़ी और फर्श के बीच की दूरी।
Socket (6A)
1.3 मीटर या 0.3 मीटर
टीवी के लिए ऊपर, फ्रिज/कंप्यूटर के लिए नीचे।
Power Socket (16A)
1.3 मीटर (या ज़रूरत अनुसार)
गीजर, एसी या ओवन के लिए।
Distribution Board
1.5 मीटर
सूखे और साफ़ स्थान पर होना चाहिए।
Energy Meter
1.5 से 1.8 मीटर
रीडिंग लेने में आसानी हो।
Tools used In House Wiring
Home Wiring (Domestic Wiring) में उपयोग होने वाले Tools भी उतने ही महत्वपूर्ण हैं जितने कि नियम। Electrician के प्रमुख टूल्स में Screw Driver, Line Tester, Combination Pliers, Nose Pliers, Wire Stripper, Hammer, Measuring Tape, Try Square, Hand Drill, Insulation Tape और Knife शामिल होते हैं। इन टूल्स के बिना Wiring कार्य न तो सही ढंग से हो सकता है और न ही सुरक्षित रूप से। एक प्रशिक्षित Electrician हर टूल का उपयोग उसके निर्धारित कार्य के लिए करता है।
नीचे इलेक्ट्रिकल वायरिंग में इस्तेमाल होने वाले सभी महत्वपूर्ण टूल्स का चार्ट दिया गया है:
1. मापक यंत्र (Measuring & Testing Instruments)
ये टूल्स सर्किट को चेक करने और सुरक्षा सुनिश्चित करने के लिए सबसे महत्वपूर्ण हैं।
टूल का नाम
हिंदी नाम
मुख्य उपयोग (Usage)
Megger
मेगर (इंसुलेशन टेस्टर)
वायरिंग का Insulation Resistance चेक करने और शॉर्ट सर्किट टेस्ट के लिए।
Multimeter
मल्टीमीटर
वोल्टेज, करंट और रेजिस्टेंस (Ohms) मापने के लिए।
Neon Tester
फेज टेस्टर
लाइन में ‘फेज’ (Current) की उपस्थिति चेक करने के लिए।
Tong Tester / Clamp Meter
क्लैम्प मीटर
बिना तार काटे बहते हुए करंट (Ampere) को मापने के लिए।
Earth Tester
अर्थ टेस्टर
अर्थिंग का रेजिस्टेंस चेक करने के लिए (यह 5 $\Omega$ से कम होना चाहिए)।
Steel Tape
स्टील टेप (इंची टेप)
पाइप और वायर की लंबाई मापने के लिए।
2. हैंड टूल्स (Hand Tools)
एक इलेक्ट्रिशियन के बैग में ये टूल्स हमेशा होने चाहिए।
टूल का नाम
हिंदी नाम
मुख्य उपयोग (Usage)
Combination Pliers
कॉम्बिनेशन प्लायर
तारों को पकड़ने, मरोड़ने (twisting) और काटने के लिए।
Wire Stripper
वायर स्ट्रिपर
तारों के ऊपर से इंसुलेशन (प्लास्टिक) हटाने के लिए।
Screw Driver Set
पेचकश सेट
अलग-अलग साइज के पेंच (Screws) खोलने और कसने के लिए।
Electrician Knife
इलेक्ट्रिशियन चाकू
मोटे केबल का इंसुलेशन छीलने के लिए।
Ball Peen Hammer
हथौड़ा
गिट्टी ठोकने या दीवार में झिरी (chasing) काटने के लिए।
Hacksaw Frame
आरी (हेक्सा)
पीवीसी पाइप (conduit) या लोहे के पाइप काटने के लिए।
Poker / Bradawl
पोकर
लकड़ी या बोर्ड में पेंच के लिए छेद का निशान बनाने के लिए।
3. पावर टूल्स और अन्य (Power Tools & Misc)
टूल का नाम
हिंदी नाम
मुख्य उपयोग (Usage)
Drilling Machine
ड्रिल मशीन
दीवार या लकड़ी में छेद करने के लिए।
Fish Tape / Spring
फिश टेप (वायरिंग स्प्रिंग)
पाइप के अंदर से तार खींचने के लिए।
Soldering Iron
सोल्डरिंग आयरन
जॉइंट्स को पक्का करने के लिए (Electronics/Inverter work)।
Crimping Tool
क्रिम्पिंग टूल
तारों के सिरों पर ‘Thimbles’ या ‘Lugs’ लगाने के लिए।
प्रो-टिप (ITI Exam के लिए):
मेगर (Megger): याद रखें, मेगर का इस्तेमाल हमेशा Power Off (सप्लाई बंद) करके किया जाता है। यह मेगा-ओह्म (MΩ) में रीडिंग देता है।
इंसुलेशन: काम करते समय हमेशा Insulated टूल्स (जिन पर प्लास्टिक चढ़ा हो) का ही प्रयोग करें।
Screw Driver का उपयोग स्क्रू कसने और खोलने में किया जाता है, जबकि Line Tester से यह जांचा जाता है कि वायर में Phase है या नहीं। Combination Pliers तार पकड़ने, मोड़ने और काटने के काम आती है। Wire Stripper से तार की Insulation को सुरक्षित रूप से हटाया जाता है ताकि Conductor को नुकसान न पहुंचे। Measuring Tape और Marking Tools Wiring Layout तैयार करने में सहायता करते हैं। इन टूल्स के सही उपयोग से कार्य की गुणवत्ता बढ़ती है और समय की बचत होती है।
Electric Wiring में कुछ Standard Practices का पालन करना भी आवश्यक है। उदाहरण के लिए, Wire Joint कम से कम होने चाहिए, और जहाँ Joint आवश्यक हो वहाँ Connector या Junction Box का उपयोग करना चाहिए। सभी Conductors की Insulation सही होनी चाहिए और वायरिंग मार्ग ऐसा होना चाहिए कि Mechanical Damage का खतरा न हो। Switch Boards उचित ऊँचाई पर होने चाहिए और MCB/DB ऐसे स्थान पर लगे हों जहाँ रख-रखाव आसानी से किया जा सके। यही Standards Wiring को Professional बनाते हैं।
NEC के अनुसार Load Splitting का सिद्धांत
NEC के अनुसार Load Splitting का सिद्धांत भी घरेलू वायरिंग में उपयोगी माना जाता है। सामान्यतः Light Load और Power Load को अलग Circuits में विभाजित किया जाता है। एक Lighting Circuit पर सीमित संख्या में Points और निश्चित Load ही रखा जाना चाहिए, जबकि Heavy Appliances जैसे Heater, Geyser, AC, Iron आदि के लिए अलग Power Circuit देना चाहिए। इससे Voltage Drop कम होता है, Fault Isolation आसान होती है, और Wiring की सुरक्षा बढ़ती है। यही एक अच्छे Domestic Wiring System की पहचान है।
NEC (National Electrical Code) के अनुसार सुरक्षित वायरिंग के लिए लोड को अलग-अलग सर्किट में बांटना (Load Splitting) अनिवार्य है। इससे शॉर्ट सर्किट या ओवरलोड होने पर पूरे घर की बिजली गुल नहीं होती।
यहाँ NEC और भारतीय मानकों के आधार पर लोड स्प्लिटिंग का विस्तृत चार्ट दिया गया है:
NEC लोड स्प्लिटिंग चार्ट (Standard Load Distribution)
सर्किट का प्रकार (Type of Circuit)
अधिकतम पॉइंट (Max Points)
अधिकतम लोड (Max Load)
वायर का साइज़ (Min Wire Size)
MCB रेटिंग
Light & Fan Circuit
10 पॉइंट्स
800 Watts
1.5 sq. mm (Copper)
6A / 10A
Power Circuit (Medium)
2 पॉइंट्स
3000 Watts
2.5 sq. mm (Copper)
16A / 20A
Heavy Power Circuit
1 पॉइंट
3000W – 5000W
4.0 – 6.0 sq. mm
25A / 32A
उपकरणों के अनुसार सर्किट का विभाजन (Circuit Division)
एक इलेक्ट्रिशियन को लोड स्प्लिट करते समय निम्नलिखित बातों का ध्यान रखना चाहिए:
1. लाइटिंग सर्किट (Lighting Circuits)
इसमें बल्ब, ट्यूबलाइट, पंखे और 6A के सॉकेट आते हैं।
नियम: एक सर्किट पर 800W से ज्यादा लोड न डालें। यदि घर बड़ा है, तो हर कमरे के लिए अलग लाइट सर्किट (Sub-circuit) बनाना बेहतर होता है।
2. पावर सर्किट (Power Circuits)
इसमें हीटर, फ्रिज, और आयरन जैसे उपकरण आते हैं।
नियम: एक सर्किट में अधिकतम 2 पावर सॉकेट ही होने चाहिए।
3. डेडिकेटेड सर्किट (Dedicated Circuits)
कुछ उपकरणों के लिए Separate (स्वतंत्र) सर्किट होना चाहिए क्योंकि उनका लोड बहुत ज्यादा होता है:
Air Conditioner (AC): इसके लिए हमेशा अलग 4.0 sq. mm का वायर और 25A-32A की MCB दें।
Geyser: बाथरूम के लिए अलग सर्किट होना चाहिए।
Main Kitchen Board: माइक्रोवेव और इंडक्शन के लिए अलग वायर डालें।
कैलकुलेशन का तरीका (How to Calculate)
यदि आपको लोड चेक करना है, तो आप इस सरल फ़ॉर्मूले का उपयोग कर सकते हैं:
P = V x I
(जहाँ P= Power (Watts), V = Voltage (230V), और I = Current (Amps))
उदाहरण के लिए: अगर एक गीजर 2000 Watts का है:
I = 2000/220 approx 9,09Amp
इसलिए इसके लिए कम से कम 16A की MCB और सुरक्षित वायर होना चाहिए।
इलेक्ट्रिशियन के लिए विशेष निर्देश:
Balance the Load: यदि आपके पास 3-Phase सप्लाई है, तो लोड को तीनों फेज़ (R, Y, B) पर बराबर बाँटें ताकि ट्रांसफार्मर पर दबाव न पड़े।
Isolation: लाइट और पावर सर्किट के लिए हमेशा अलग-अलग न्यूट्रल लिंक का उपयोग करने की कोशिश करें, जिससे फॉल्ट ढूंढना (Troubleshooting) आसान हो जाता है।
House wiring Layout
घरेलू वायरिंग Layout बनाने की प्रक्रिया भी नियमों के अनुसार होनी चाहिए। सबसे पहले Building Plan को समझा जाता है, फिर प्रत्येक कमरे के Light, Fan, Socket, Bell, Exhaust Fan और Heavy Load Points तय किए जाते हैं। उसके बाद Main Board, Meter Position, Distribution Board और Wire Route का निर्धारण किया जाता है। Layout बनाते समय उपभोक्ता की आवश्यकता, Load Demand, Safety, Future Expansion और Aesthetic Appearance सभी पर विचार किया जाता है। इसके बाद Material Estimation और Installation का कार्य शुरू किया जाता है।
2BHK घर के लिए लोड स्प्लिटिंग (Load Splitting) की योजना बनाना एक इलेक्ट्रिशियन के लिए बहुत महत्वपूर्ण है। इसमें हम लोड को इस तरह बांटते हैं कि अगर एक कमरे में शॉर्ट सर्किट हो, तो दूसरे कमरों की लाइट चालू रहे।
यहाँ 2BHK (2 Bedrooms, Hall, Kitchen) के लिए एक आदर्श लोड स्प्लिटिंग चार्ट दिया गया है:
2BHK लोड स्प्लिटिंग और सर्किट चार्ट
स्थान (Location)
सर्किट का प्रकार
लोड पॉइंट्स (Points)
वायर साइज़ (Copper)
MCB रेटिंग
Master Bedroom
Light & Fan
3 लाइट, 1 पंखा, 2 सॉकेट (6A)
1.5 sq. mm
10A
Bedroom 2
Light & Fan
2 लाइट, 1 पंखा, 2 सॉकेट (6A)
1.5 sq. mm
10A
Hall (Living Room)
Light & Fan
4 लाइट, 2 पंखे, 3 सॉकेट (6A)
1.5 sq. mm
10A
Kitchen
Light & Fan
2 लाइट, 1 एग्जॉस्ट फैन
1.5 sq. mm
6A
Kitchen (Power)
Power Circuit
फ्रिज, ओवन, मिक्सर (16A)
4.0 sq. mm
20A / 25A
Bathroom (Geyser)
Heavy Power
1 गीजर (16A)
4.0 sq. mm
20A
AC Points (Each)
Dedicated
1.5 Ton AC
4.0 sq. mm
25A
डिस्ट्रीब्यूशन बोर्ड (DB) की बनावट
एक सुरक्षित 2BHK घर के लिए DB में निम्नलिखित स्विच होने चाहिए:
Main Switch / Isolator (DP): 40A या 63A (पूरी सप्लाई बंद करने के लिए)।
RCCB (Residual Current Circuit Breaker): 40A / 30mA (करंट लगने या लीकेज होने पर तुरंत ट्रिप होने के लिए)।
MCBs: ऊपर दिए गए चार्ट के अनुसार हर सर्किट के लिए अलग-अलग।
इलेक्ट्रिशियन के लिए ‘गोल्डन रूल्स’ (2BHK स्पेशल):
न्यूट्रल स्प्लिटिंग (Neutral Splitting): कभी भी पूरे घर का न्यूट्रल एक ही वायर से न जोड़ें। हर कमरे के सर्किट का अपना न्यूट्रल वायर सीधे DB (Neutral Link) तक जाना चाहिए।
इनवर्टर वायरिंग: इनवर्टर के लिए एक अलग 1.5 sq. mm (White or Yellow) वायर पूरे घर में घुमाएं ताकि लोड को आसानी से मेन या इनवर्टर पर शिफ्ट किया जा सके।
अर्थिंग (Earthing): किचन और बाथरूम के हर सॉकेट तक 1.0 sq. mm (Green) अर्थ वायर ज़रूर पहुंचाएं। गीजर और फ्रिज के लिए यह सुरक्षा के नजरिए से अनिवार्य है।
कैलकुलेशन टिप: आमतौर पर एक 2BHK का कुल लोड 5kW से 7kW के बीच होता है (यदि 2 AC शामिल हैं)। इसके लिए आपको मीटर से DB तक कम से कम 6.0 sq. mm का मेन केबल इस्तेमाल करना चाहिए।
Wiring Color Code Chart
All Wiring Related Rules के अनुसार घर की वायरिंग में सही Colour Code का पालन करना चाहिए। Phase के लिए Red/Brown, Neutral के लिए Black/Blue और Earth के लिए Green या Green-Yellow उपयोग किया जाता है। Junction Boxes को छिपाकर ऐसे नहीं छोड़ना चाहिए कि बाद में Fault Trace करना कठिन हो जाए। Wet Areas जैसे Bathroom और Kitchen में Special Care आवश्यक होती है। वहाँ उचित दूरी, Water-Proof Accessories और Effective Earthing का होना बेहद जरूरी है।
वायर का प्रकार (Type of Wire)
पुराना कोड (Old Code)
नया कोड (New/IEC Code)
उपयोग (Usage)
Phase (Live) – 1
लाल (Red)
भूरा (Brown)
करंट ले जाने के लिए
Phase (Live) – 2
पीला (Yellow)
काला (Black)
3-फेज सप्लाई में
Phase (Live) – 3
नीला (Blue)
धूसर (Grey)
3-फेज सप्लाई में
Neutral
काला (Black)
नीला (Blue)
सर्किट पूरा करने के लिए
Earth (Ground)
हरा (Green)
हरा/पीला (Green-Yellow)
सुरक्षा (Shock protection) के लिए
Short Circuit और Overload से सुरक्षा के लिए Fuse, Kit-Kat, MCB, RCCB या ELCB जैसे उपकरणों का उपयोग करना चाहिए। आधुनिक घरों में MCB और RCCB का उपयोग अधिक सुरक्षित माना जाता है। किसी भी Circuit का Conductor Size Load के अनुसार चुना जाना चाहिए। यदि पतली तार पर अधिक लोड चलाया जाए तो तार गरम होकर Insulation खराब कर सकती है, जिससे आग लगने की संभावना होती है। इसलिए वायर साइजिंग और Load Calculation घरेलू वायरिंग का अनिवार्य भाग है।
Domestic Wiring से संबंधित 10 महत्वपूर्ण Short Question Answer
नीचे Domestic Wiring से संबंधित 10 महत्वपूर्ण Short Question Answer दिए जा रहे हैं, जो ITI Electrician विद्यार्थियों के लिए बहुत उपयोगी हैं।
1. Wiring क्या है? वायरिंग वह प्रक्रिया है जिसमें विद्युत ऊर्जा को तारों और उपकरणों के माध्यम से सुरक्षित रूप से विभिन्न Load Points तक पहुँचाया जाता है।
2. Domestic Wiring का मुख्य उद्देश्य क्या है? घर में सुरक्षित, नियंत्रित और सुविधाजनक विद्युत आपूर्ति उपलब्ध कराना।
3. Fuse और Switch किस तार में लगाए जाते हैं? हमेशा Phase Wire में।
4. Earthing क्यों आवश्यक है? Electric Shock से सुरक्षा और Leakage Current को धरती में प्रवाहित करने के लिए।
5. Lighting Circuit और Power Circuit अलग क्यों रखे जाते हैं? लोड संतुलन, सुरक्षा और Fault Isolation को आसान बनाने के लिए।
6. Line Tester का उपयोग क्या है? Phase Wire की पहचान करने के लिए।
7. घरेलू वायरिंग में सबसे अधिक प्रचलित Wiring कौन-सी है? PVC Conduit Wiring।
8. NEC के अनुसार Load Splitting का लाभ क्या है? Overload कम होता है, Circuit सुरक्षित रहता है और Voltage Drop नियंत्रित रहता है।
9. Wiring Layout बनाने का पहला कदम क्या है? Building Plan और Load Requirement का अध्ययन।
10. घर की वायरिंग में RCCB का क्या कार्य है? Earth Leakage होने पर Supply Trip करके Shock से सुरक्षा प्रदान करना।
ITI Electrician Domestic Wiring का यह अध्याय विद्यार्थियों को Electrical Installation की बुनियादी और व्यावहारिक समझ प्रदान करता है। इसमें Wiring की परिभाषा, IE Rules, महत्वपूर्ण Tools, Wiring Standards, NEC के अनुसार Load Splitting, Layout Procedure और Safety Rules जैसे सभी आवश्यक बिंदु शामिल होते हैं। यदि कोई छात्र इन सिद्धांतों को अच्छे से समझ लेता है, तो वह घरेलू वायरिंग के कार्य को सुरक्षित, मानक और प्रभावी तरीके से कर सकता है।
एक कुशल Electrician बनने के लिए केवल तार जोड़ना सीखना पर्याप्त नहीं है, बल्कि यह जानना भी जरूरी है कि कौन-सा कार्य किस नियम के अनुसार किया जाना चाहिए। सही Tools, सही Wire Size, सही Earthing, सही Circuit Division और सही Protective Devices—ये सभी मिलकर एक अच्छी घरेलू वायरिंग प्रणाली तैयार करते हैं। इसलिए Domestic Wiring का अध्ययन ITI छात्रों, प्रशिक्षुओं और Electrical Field में काम करने वाले हर व्यक्ति के लिए अत्यंत महत्वपूर्ण है।
आशा है यह “ITI Electrician Domestic Wiring Guide in Hindi” लेख आपके लिए उपयोगी, सरल और परीक्षा की दृष्टि से सहायक सिद्ध होगा। यदि आप इस विषय का नियमित अभ्यास करें, Circuit Diagram समझें और Practical के साथ जोड़कर पढ़ें, तो Domestic Wiring आपके लिए बहुत आसान हो जाएगी। यही ज्ञान आगे चलकर आपको एक सफल, सुरक्षित और Professional Electrician बनने में मदद करेगा।
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या … Read more
घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of their essential roles in various fields.
Understanding SI Units: A Complete Overview
The International System of Units (SI) is the world’s most widely used system of measurement. Developed in 1960, it serves as the standard for scientific, industrial, and everyday measurements. The system was designed to unify and simplify the myriad of existing measurement systems into a single coherent structure. With its base units and derived units, SI offers a comprehensive framework for measuring everything from length and mass to electric current and luminous intensity.
SI Units are divided into two categories: base units and derived units. Base units are the fundamental building blocks of the system, representing core measurements such as time, length, and temperature. Derived units are combinations of base units, tailored to measure more complex phenomena like force, pressure, and energy. The flexibility and comprehensiveness of SI make it invaluable for scientists, engineers, and professionals worldwide.
One of the key advantages of using SI Units is the ease of communication and collaboration they facilitate. By providing a universal language of measurement, SI Units ensure that data and findings are easily understood across different regions and disciplines. This standardization is crucial for advancing global scientific research, technology development, and international trade.
Table of SI Units, Measurements, and Symbols
The table below outlines the principal SI Units, their corresponding measurements, and symbols. This reference will serve as a useful tool, whether you’re engaged in scientific research or simply need to convert a measurement for practical use.
SI Unit
Measuring Unit
Symbol
Length
Meter
m
Mass
Kilogram
kg
Time
Second
s
Electric Current
Ampere
A
Thermodynamic Temperature
Kelvin
K
Amount of Substance
Mole
mol
Luminous Intensity
Candela
cd
Force
Newton
N
Pressure
Pascal
Pa
Energy
Joule
J
Power
Watt
W
Electric Charge
Coulomb
C
Voltage
Volt
V
Capacitance
Farad
F
Resistance
Ohm
Ω
Conductance
Siemens
S
Magnetic Flux
Weber
Wb
Magnetic Flux Density
Tesla
T
Inductance
Henry
H
Luminous Flux
Lumen
lm
Illuminance
Lux
lx
Radioactivity
Becquerel
Bq
Absorbed Dose
Gray
Gy
Equivalent Dose
Sievert
Sv
Catalytic Activity
Katal
kat
This table highlights the diversity and adaptability of the SI Units. From measuring the intensity of light with candela to quantifying the energy with joules, each unit serves a specific purpose integral to scientific and practical applications. Understanding these units and their symbols allows professionals to accurately assess and convey quantitative information.
The International System of Units is more than just a collection of measurements; it is a fundamental tool that underpins modern science and industry. By providing a standardized approach to quantifying the world around us, SI Units enable precision, clarity, and innovation. Whether you’re a student, researcher, or professional, a solid grasp of SI Units and their symbols will enhance your ability to engage with data and contribute to the global community of knowledge.
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या … Read more
घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
इलेक्ट्रॉनिक्स की दुनिया में P-N junction diode, forward bias, reverse bias, rectifiers, और Zener diode बहुत ही बुनियादी लेकिन बेहद महत्वपूर्ण विषय हैं। ITI students के लिए इन concepts को समझना जरूरी है, क्योंकि यही आगे चलकर power supply, regulator circuits, battery charger, inverter, और कई practical electronic उपकरणों की नींव बनते हैं। इस guide में हम इन सभी topics को आसान Hindi style में, लेकिन English लेखन में समझेंगे ताकि सीखना सरल भी रहे और exam preparation में भी मदद मिले।
इस article का उद्देश्य केवल definitions देना नहीं है, बल्कि concepts को इस तरह clear करना है कि student diode के behavior को practically imagine कर सके। हम देखेंगे कि P-type और N-type material मिलकर junction कैसे बनाते हैं, biasing का current flow पर क्या effect पड़ता है, AC को DC में बदलने के लिए rectifiers कैसे काम करते हैं, और Zener diode voltage regulator के रूप में इतना useful क्यों माना जाता है। साथ ही हम diode symbols, important formulas, rectifier efficiency, और short question answers भी cover करेंगे।
अगर आप ITI, diploma, या शुरुआती electronics learner हैं, तो यह post आपके लिए step-by-step guide की तरह काम करेगी। भाषा को easy रखा गया है, explanation को practical बनाया गया है, और content कोStudend-friendly तरीके से structured किया गया है ताकि आपको theory और revision दोनों में लाभ मिले।
PN Junction and Biasing Basics in Simple Hindi
P-N junction diode
P-N junction diode एक semiconductor device है जो P-type और N-type material को जोड़कर बनाया जाता है। P-type material में holes majority carriers होते हैं, जबकि N-type material में electrons majority carriers होते हैं। जब ये दोनों materials आपस में मिलते हैं, तो junction पर electrons और holes diffusion के कारण एक-दूसरे की ओर बढ़ते हैं। इसी process से junction के पास एक depletion region बनता है, जहाँ free charge carriers बहुत कम रह जाते हैं। यही depletion layer diode के working behavior को नियंत्रित करती है।
Depletion region के बनने से junction पर एक barrier potential develop होता है, जो current को आसानी से flow नहीं होने देता। Silicon diode में यह barrier potential लगभग 0.7V और Germanium diode में लगभग 0.3V माना जाता है। इसका मतलब यह है कि जब तक applied voltage इस opposition को overcome नहीं करेगा, diode conduct नहीं करेगा। यही कारण है कि diode को current के लिए one-way gate की तरह समझाया जाता है। यह पूरी तरह ideal one-way device नहीं होता, लेकिन practical circuits में इसका behavior उसी तरह माना जाता है।
Diode के symbol को पहचानना भी बहुत जरूरी है। सामान्य diode symbol में एक तरफ anode (A) और दूसरी तरफ cathode (K) होता है। Symbol में cathode side पर line बनी होती है, और actual diode body पर भी अक्सर एक band cathode को दिखाती है। Current की conventional direction anode से cathode की ओर मानी जाती है, जबकि electrons का flow opposite direction में होता है। Exam और practical में diode symbol, cathode band, और polarity पहचानना बहुत important skill है।\
PN Junction Diode को पहचानना और उसके Terminals (Anode और Cathode) का पता लगाना बहुत आसान है। यहाँ इसे पहचानने के मुख्य तरीके दिए गए हैं:
PN Junction Diode को पहचानना और उसके Terminals (Anode और Cathode) का पता लगाना
1. भौतिक पहचान (Physical Identification)
ज्यादातर सामान्य डायोड (जैसे 1N4007) काले रंग के बेलनाकार (Cylindrical) होते हैं।
सिल्वर पट्टी (Silver Band): डायोड के एक सिरे पर एक सिल्वर या सफेद रंग की पट्टी बनी होती है। जिस तरफ यह पट्टी होती है, वह सिरा Cathode (-) कहलाता है।
दूसरा सिरा: जिस तरफ कोई पट्टी नहीं होती, वह सिरा Anode (+) कहलाता है।
2. मल्टीमीटर से पहचान (Testing with Multimeter)
अगर डायोड की पट्टी मिट गई हो, तो आप डिजिटल मल्टीमीटर का उपयोग कर सकते हैं:
Step 1: मल्टीमीटर को Diode Test Mode (जिस पर डायोड का सिंबल बना हो) पर सेट करें।
Step 2: मल्टीमीटर की लाल (Positive) प्रोब को एक सिरे पर और काली (Negative) प्रोब को दूसरे सिरे पर लगाएं।
Forward Bias (सही जुड़ाव): यदि मल्टीमीटर कुछ रीडिंग (जैसे 0.5 से 0.7) दिखाता है, तो लाल प्रोब वाला सिरा Anode है और काली प्रोब वाला सिरा Cathode है।
Reverse Bias: यदि आप प्रोब्स को उल्टा करते हैं और मल्टीमीटर ‘1’ या ‘OL’ (Open Loop) दिखाता है, तो इसका मतलब है कि डायोड सही दिशा में करंट नहीं जाने दे रहा है।
मुख्य बिंदु (Summary Table)
विशेषता
Anode (एनोड)
Cathode (कैथोड)
प्रतीक (Symbol)
Triangle (त्रिभुज) की तरफ
Vertical Line (सीधी रेखा) की तरफ
भौतिक पहचान
काला हिस्सा (Plain Side)
सिल्वर पट्टी वाला हिस्सा (Silver Band)
चार्ज
धनात्मक (Positive +)
ऋणात्मक (Negative -)
Diode Forward Bias
Forward bias तब होता है जब diode के P-side यानी anode को battery के positive terminal से और N-side यानी cathode को negative terminal से जोड़ा जाता है। इस connection से depletion region पतली हो जाती है और barrier potential कम प्रभावी हो जाता है। जब applied voltage barrier potential से अधिक हो जाता है, diode conduct करने लगता है और current flow शुरू हो जाता है। इसलिए forward bias में diode एक closed switch की तरह behave करता है, हालांकि उसमें थोड़ी voltage drop रहती है।
Forward biased silicon diode में लगभग 0.7V drop और germanium diode में लगभग 0.3V drop होता है। Practical circuits में इसे diode forward voltage drop कहते हैं। उदाहरण के लिए यदि किसी circuit में silicon diode लगाया गया है, तो load तक पहुँचने वाला voltage source voltage से लगभग 0.7V कम हो सकता है। यही बात rectifier circuits में भी दिखाई देती है। इसलिए calculation करते समय diode voltage drop को ignore नहीं करना चाहिए, खासकर low-voltage circuits में।
Diode Reverse bias
Reverse bias तब होता है जब diode के anode को negative terminal से और cathode को positive terminal से जोड़ा जाता है। इस स्थिति में depletion region और चौड़ी हो जाती है तथा diode current को लगभग रोक देता है। Reverse bias में केवल बहुत छोटा reverse saturation current flow करता है, जो सामान्यत: बहुत कम होता है। लेकिन यदि reverse voltage बहुत अधिक बढ़ जाए, तो breakdown हो सकता है। Normal diode में यह नुकसानदेह हो सकता है, जबकि Zener diode में इसी property का उपयोग useful काम के लिए किया जाता है।
विशेषता
Forward Bias (फॉरवर्ड बायस)
Reverse Bias (रिवर्स बायस)
Anode कनेक्शन
बैटरी के (+) से
बैटरी के (-) से
Cathode कनेक्शन
बैटरी के (-) से
बैटरी के (+) से
करंट का प्रवाह
आसानी से बहता है (ON)
नहीं बहता (OFF)
Depletion Layer
पतली हो जाती है
चौड़ी हो जाती है
प्रतिरोध (Resistance)
बहुत कम (Low)
बहुत अधिक (High)
Rectifiers and Zener as Voltage Regulators
Rectifier वह circuit है जो AC (Alternating Current) को DC (Direct Current) में बदलता है। Diode rectifier का मुख्य component होता है, क्योंकि diode current को केवल एक दिशा में जाने देता है। Rectifiers तीन मुख्य प्रकार के होते हैं: Half-wave rectifier, Full-wave rectifier, और Bridge rectifier। इनका उपयोग power supplies में बहुत common है। जब AC supply को electronic circuits के लिए suitable DC में बदलना होता है, तब rectifier circuit लगाया जाता है। Output पूरी तरह pure DC नहीं होती, बल्कि pulsating DC होती है, जिसे आगे filter से smooth किया जाता है।
Half-Wave Rectifier
Half-wave rectifier में केवल एक diode उपयोग किया जाता है। यह AC input के केवल एक half cycle को pass करता है और दूसरे half cycle को block कर देता है। इसलिए output में केवल एक दिशा के pulses मिलते हैं। इसका circuit सरल और सस्ता होता है, लेकिन efficiency कम होती है। Half-wave rectifier की maximum efficiency लगभग 40.6% होती है। इसका average DC output formula है:
Vdc = Vm / π और current के लिए: Idc = Im / π
यह basic learning और low-power applications के लिए useful है, लेकिन practical high-efficiency circuits में कम उपयोग होता है।
Full-Wave Rectifier
Full-wave rectifier AC input के दोनों half cycles का उपयोग करता है, इसलिए इसका output half-wave rectifier से बेहतर होता है। इसे दो diodes और center-tapped transformer से बनाया जा सकता है। Full-wave rectifier की maximum efficiency लगभग 81.2% होती है। इसका average DC output formula है:
Vdc = 2Vm / π और current के लिए: Idc = 2Im / π
क्योंकि इसमें दोनों half cycles उपयोग होते हैं, ripple कम होता है और output अधिक smooth होती है। इसी कारण full-wave rectifier half-wave की तुलना में अधिक efficient और practical माना जाता है।
Bridge Rectifier
Bridge rectifier भी full-wave rectification करता है, लेकिन इसमें center-tapped transformer की जरूरत नहीं होती। इसमें चार diodes bridge form में जुड़े होते हैं। AC input के positive और negative दोनों half cycles में current load से same direction में flow करता है। Bridge rectifier का सबसे बड़ा फायदा यह है कि transformer utilization अच्छा होता है और circuit practical applications में बहुत widely used है। इसका efficiency value full-wave rectifier की तरह लगभग 81.2% तक हो सकती है, जबकि construction कई मामलों में अधिक convenient होता है।
Rectifier Circuits Formulas
Rectifier circuits में कुछ महत्वपूर्ण formulas भी याद रखने चाहिए। Ripple factor half-wave rectifier के लिए लगभग 1.21 और full-wave rectifier के लिए लगभग 0.482 होता है। Form factor half-wave rectifier का लगभग 1.57 और full-wave rectifier का लगभग 1.11 होता है। Peak inverse voltage यानी PIV भी महत्वपूर्ण है। Half-wave rectifier में PIV = Vm, center-tapped full-wave rectifier में PIV = 2Vm, और bridge rectifier में प्रत्येक diode के लिए PIV = Vm होता है। इन values का उपयोग diode selection और circuit safety में किया जाता है।
Zener diode
अब बात करते हैं Zener diode की, जो एक special purpose diode है। यह सामान्य diode की तरह forward bias में काम कर सकता है, लेकिन इसका मुख्य उपयोग reverse bias breakdown region में होता है। जब reverse voltage Zener breakdown voltage तक पहुँचता है, तो यह diode controlled breakdown में conduct करने लगता है और voltage को लगभग constant बनाए रखता है। यही कारण है कि Zener diode को voltage regulator के रूप में उपयोग किया जाता है। यदि load या input voltage में थोड़ा बदलाव भी हो, तो Zener output voltage को stable रखने में मदद करता है।
Zener diode Regulator circuit
Zener diode regulator circuit में आमतौर पर Zener diode को load के parallel जोड़ा जाता है और उसके साथ एक series resistor लगाया जाता है। यह resistor current को limit करता है, ताकि Zener damage न हो। मान लीजिए input voltage variable है लेकिन हमें output पर fixed 5.1V चाहिए, तो 5.1V Zener diode use किया जा सकता है। जब input बढ़ता है, resistor extra voltage drop करता है और Zener output को लगभग constant रखता है। यह simple लेकिन बहुत effective regulation method है, खासकर low-current circuits में।
Zener diode selection करते समय Vz (Zener voltage), Iz (Zener current), और power rating देखना जरूरी है। Zener power formula है:
Pz = Vz × Iz Series resistor का formula: Rs = (Vin – Vz) / I
जहाँ I total current है। अगर resistor सही value का नहीं चुना गया, तो या तो Zener regulate नहीं करेगा या overheat हो सकता है। इसलिए design में proper calculation बहुत जरूरी है। ITI students के लिए यह समझना उपयोगी है कि Zener diode stabilizer, reference voltage circuit, meter protection, और over-voltage protection में practical रूप से इस्तेमाल होता है।
Important Diode Symbols Identification
P-N junction diode Symbol
Normal P-N junction diode का symbol एक arrow-like triangular style का नहीं, बल्कि एक straight line with junction indication type में दिखाया जाता है जहाँ current anode से cathode की ओर माना जाता है। Symbol में line side cathode को represent करती है। Real diode component में cathode side पर printed band या ring बनी होती है। Practical board testing के समय यह band बहुत helpful होती है। Diode का सही orientation बहुत जरूरी है, क्योंकि उल्टा लगाने पर circuit काम नहीं करेगा।
Zener diode Symbol
Zener diode का symbol सामान्य diode जैसा ही होता है, लेकिन cathode line थोड़ी bent या stylized होती है। इससे यह identify किया जाता है कि यह सामान्य rectifier diode नहीं, बल्कि Zener diode है। Circuit diagram पढ़ते समय symbol पहचानना जरूरी है, क्योंकि rectifier diode और Zener diode का use अलग-अलग purpose के लिए होता है। कई students exam में यही confusion कर देते हैं कि कौन-सा diode AC to DC conversion के लिए है और कौन voltage regulation के लिए।
LED diode और photodiode Symbol
LED diode और photodiode जैसे other diode symbols भी अलग होते हैं, लेकिन इस topic में मुख्य focus rectifier diode और Zener diode पर है। Symbol identification का आसान तरीका यह है: cathode line को ध्यान से देखें, body band पहचानें, और circuit function समझें। यदि circuit AC input के बाद लगा है तो diode शायद rectification के लिए है। यदि load के parallel reverse bias में लगा है और fixed output दिया जा रहा है, तो वह Zener diode होने की संभावना है।
10 Short Question Answer in Hindi
1. P-N junction diode क्या है? Ans – P-type और N-type semiconductor को जोड़कर बना device P-N junction diode कहलाता है। यह current को मुख्य रूप से एक दिशा में flow करने देता है।
2. Forward bias क्या होता है? Ans – जब P-side को positive और N-side को negative terminal से जोड़ा जाता है, तो उसे forward bias कहते हैं। इसमें diode conduct करता है।
3. Reverse bias क्या होता है? Ans – जब P-side को negative और N-side को positive terminal से जोड़ा जाता है, तो उसे reverse bias कहते हैं। इसमें diode लगभग current रोक देता है।
4. Silicon diode का barrier potential कितना होता है? Ans – Silicon diode का barrier potential लगभग 0.7V होता है।
5. Germanium diode का barrier potential कितना होता है? Ans – Germanium diode का barrier potential लगभग 0.3V होता है।
6. Half-wave rectifier क्या करता है? Ans – यह AC input के केवल एक half cycle को DC output में बदलता है।
7. Full-wave rectifier की efficiency कितनी होती है? Ans – Full-wave rectifier की maximum efficiency लगभग 81.2% होती है।
8. Bridge rectifier में कितने diode लगते हैं? Ans – Bridge rectifier में 4 diodes उपयोग किए जाते हैं।
9. Zener diode का मुख्य उपयोग क्या है? Ans – Zener diode का मुख्य उपयोग voltage regulation के लिए किया जाता है।
10. Zener diode को circuit में कैसे जोड़ा जाता है? Ans – इसे सामान्यत: reverse bias में load के parallel जोड़ा जाता है और series resistor के साथ use किया जाता है।
P-N junction, forward bias, reverse bias, rectifiers, और Zener diode electronics के ऐसे fundamental topics हैं जिन्हें समझ लेने पर कई दूसरे chapters अपने-आप आसान हो जाते हैं। Half-wave, full-wave, और bridge rectifiers AC to DC conversion के practical तरीके हैं, जबकि Zener diode DC voltage को stable रखने में मदद करता है। इनके symbols, formulas, efficiency, और working principles ITI students के लिए exam और practical दोनों में अत्यंत महत्वपूर्ण हैं।
अगर इन concepts को diagram, polarity, और current flow के साथ समझा जाए, तो electronics याद करने का नहीं बल्कि समझने का subject बन जाता है। Regular revision, formula practice, और circuit observation से यह chapter बहुत मजबूत हो सकता है। इस guide को आप quick notes की तरह भी use कर सकते हैं और detailed understanding के लिए भी।
इस लेख में जानें कि रिपल्शन मोटर (Repulsion Motor) क्या है, यह कैसे काम करती है और इसके विभिन्न प्रकार और उपयोग क्या हैं। सरल हिंदी में पूरी तकनीकी जानकारी।
विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या … Read more
घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
