Complete Guide to Armature Winding Parts and Tools

by

Armature winding विद्युत मशीनों का एक बहुत ही महत्वपूर्ण भाग है, विशेषकर DC मशीनों (DC Motor या Generator) में। यह मशीन का दिल कहा जा सकता है क्योंकि इसके माध्यम से ही विद्युत ऊर्जा का उत्पादन या उपयोग होता है। ITI के Electrical Trade के छात्रों के लिए Armature Winding की जानकारी बहुत आवश्यक है क्योंकि यह न केवल सिद्धांत से जुड़ी है, बल्कि प्रयोगात्मक रूप से भी काफी उपयोगी है। इस लेख में हम Armature Winding के सभी भागों, आवश्यक उपकरणों, उसकी प्रक्रिया, प्रकार, सुरक्षा सावधानियों और महत्वपूर्ण प्रश्नों पर चर्चा करेंगे।

Armature Winding क्या है?

Armature Winding वह प्रक्रिया है जिसमें विद्युत तार (Copper Wire) को Armature Core पर इस प्रकार लपेटा जाता है कि वह विद्युत धारा को उत्पन्न करने या उपयोग करने में सहायक हो। जब कोई चालक (Conductor) चुंबकीय क्षेत्र में घूमता है, तो उसमें EMF (Electromotive Force) उत्पन्न होती है। यही EMF आगे विद्युत धारा के रूप में कार्य करती है।

Armature Winding का उपयोग मुख्य रूप से DC Generators और DC Motors में किया जाता है। Generator में यह Mechanical Energy को Electrical Energy में बदलता है, जबकि Motor में Electrical Energy को Mechanical Energy में परिवर्तित करता है। इसकी कार्यक्षमता मशीन की Output Voltage और Torque पर निर्भर करती है।

ITI छात्रों के लिए यह समझना जरूरी है कि Armature Winding की सही प्रक्रिया, कुशलता और Fault Detection, मशीन को सुरक्षित और लंबे समय तक चलाने में सहायक होती है।

Types of Armature Winding

Armature Winding मुख्य रूप से दो प्रकार की होती है – Lap Winding और Wave Winding। दोनों प्रकार की वाइंडिंग विभिन्न आवश्यकताओं और मशीन की क्षमताओं के अनुसार उपयोग की जाती हैं।

(a) Lap Winding

Lap Winding में, प्रत्येक Coil के प्रारंभ और अंत का जुड़ाव इस प्रकार होता है कि वे पास-पास के Commutator Segments से जुड़े रहते हैं। यह वाइंडिंग मुख्य रूप से Low Voltage, High Current Machines में प्रयोग की जाती है। इसमें समानांतर पथों की संख्या (Parallel Paths) = Poles की संख्या (P) होती है।

Lap Winding का लाभ यह है कि यह अधिक Current संभाल सकती है और बड़ी मशीनों में स्थिर Torque प्रदान करती है। लेकिन इसकी जटिलता और अधिक Copper की आवश्यकता इसके नुकसान हैं।

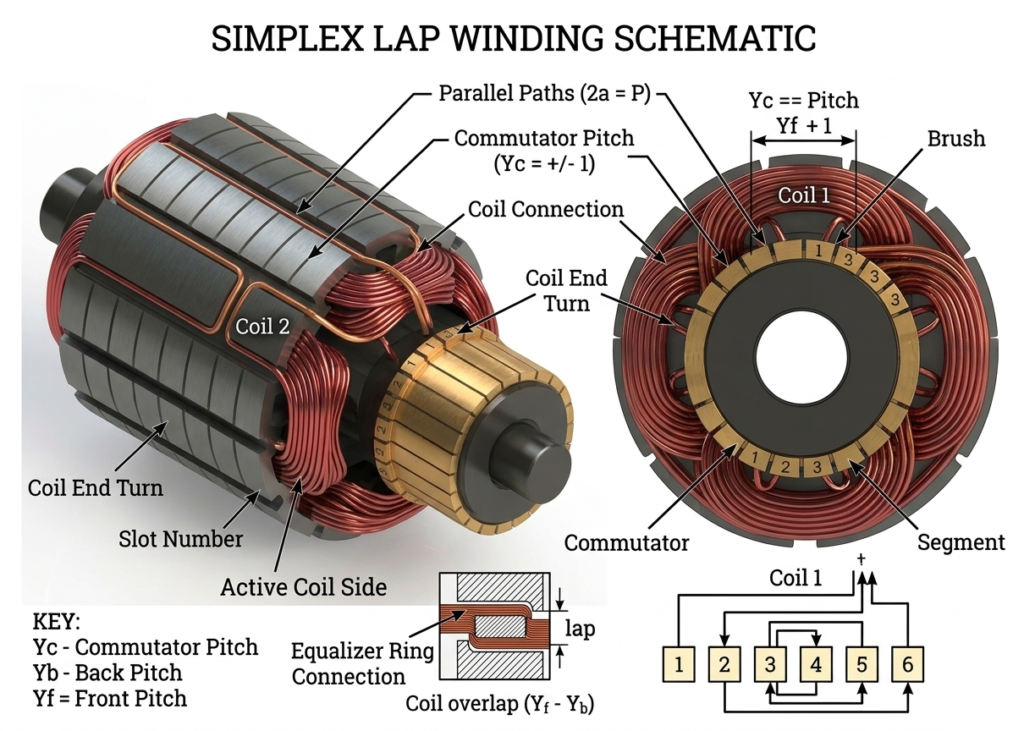

Parallel Paths (2a = P)
✔ Lap winding में parallel paths poles (P) के बराबर होते हैं
✔ Lap winding में commutator pitch हमेशा +1 या -1 होता है
✔ Coils एक-दूसरे को overlap करते हैं (इसलिए इसे “lap” कहते हैं)
✔ Diagram में दोनों pitches का relation दिखाया है
✔ Lap winding में equalizer ring important होता है
✔ हर coil का connection adjacent commutator segments से है

Minor चीजें ध्यान रखें (Exam के लिए)

  • Yb ≈ Yf (लगभग equal और odd number होते हैं)
  • Yc = ±1 हमेशा याद रखें
  • Lap winding → High current, Low voltage machines में use होता है

(b) Wave Winding

Wave Winding में, प्रत्येक Coil इस प्रकार होती है कि यह पूरे Armature पर ‘Wave’ के रूप में फैल जाती है। इस वाइंडिंग का प्रयोग High Voltage, Low Current Machines में किया जाता है। इसमें Parallel Paths की संख्या हमेशा 2 होती है, चाहे Poles की संख्या कुछ भी हो।

Wave Winding का लाभ यह है कि इससे Voltage Output बढ़ जाता है और Efficiency अधिक रहती है। यह छोटे आकार की मशीनों में सबसे उपयुक्त होती है। लेकिन इसका नुकसान यह है कि यह निर्माण में अधिक जटिल होती है।

Lap Winding और Wave Winding में अंतर

बिंदुLap WindingWave Winding
1. प्रयुक्त मशीनेंLow Voltage, High CurrentHigh Voltage, Low Current
2. समानांतर पथों की संख्याPoles की संख्या के बराबरसदैव 2
3. Copper की आवश्यकताअधिककम
4. आउटपुट वोल्टेजकमअधिक
5. निर्माण की जटिलतासरलजटिल
6. उपयोगHeavy Duty MotorsLight Duty Generators

इन दोनों वाइंडिंग्स के अंतर को समझना छात्रों के लिए बहुत महत्वपूर्ण है ताकि वे मशीन की कार्यप्रणाली को सही ढंग से समझ सकें और उपयुक्त वाइंडिंग चुन सकें।

Pitch of Winding (वाइंडिंग की पिच)

वाइंडिंग की पिच से अभिप्राय है Coil के दो Conductors के बीच के Slots की दूरी। इसे विभिन्न प्रकार के Pitches में बाँटा जाता है जैसे Coil Pitch, Commutator Pitch आदि।

Coil Pitch (Yₚ) वह दूरी होती है जो एक Coil Side के Slot से दूसरे Coil Side के Slot तक होती है। यदि दोनों Slot एक Pole Pitch के अंदर आते हैं तो इसे Full Pitch कहा जाता है। यदि यह थोड़ी कम होती है, तो उसे Short Pitch या Chorded Winding कहते हैं।

Pitch को सही रखने से मशीन की EMF अधिकतम उत्पन्न होती है और Armature Reaction भी कम रहती है। इसलिए Pitch Calculation हमेशा सावधानीपूर्वक की जानी चाहिए।

EMF Equation (DC Generator का EMF समीकरण)

DC Generator में उत्पन्न EMF को नीचे दिए गए समीकरण द्वारा दर्शाया जाता है:

E = (P × Φ × N × Z) / (60 × A)

जहाँ:

  • E = उत्पन्न EMF (Volt में)
  • P = पोलों की संख्या
  • Φ = प्रति पोल फ्लक्स (Weber में)
  • N = Armature का RPM
  • Z = कुल Conductors की संख्या
  • A = Parallel Paths की संख्या

यह समीकरण बहुत महत्वपूर्ण है क्योंकि इससे मशीन के द्वारा उत्पन्न वोल्टेज की गणना की जा सकती है। यदि EMF को बढ़ाना हो तो फ्लक्स, स्पीड, या कंडक्टरों की संख्या बढ़ाई जा सकती है।

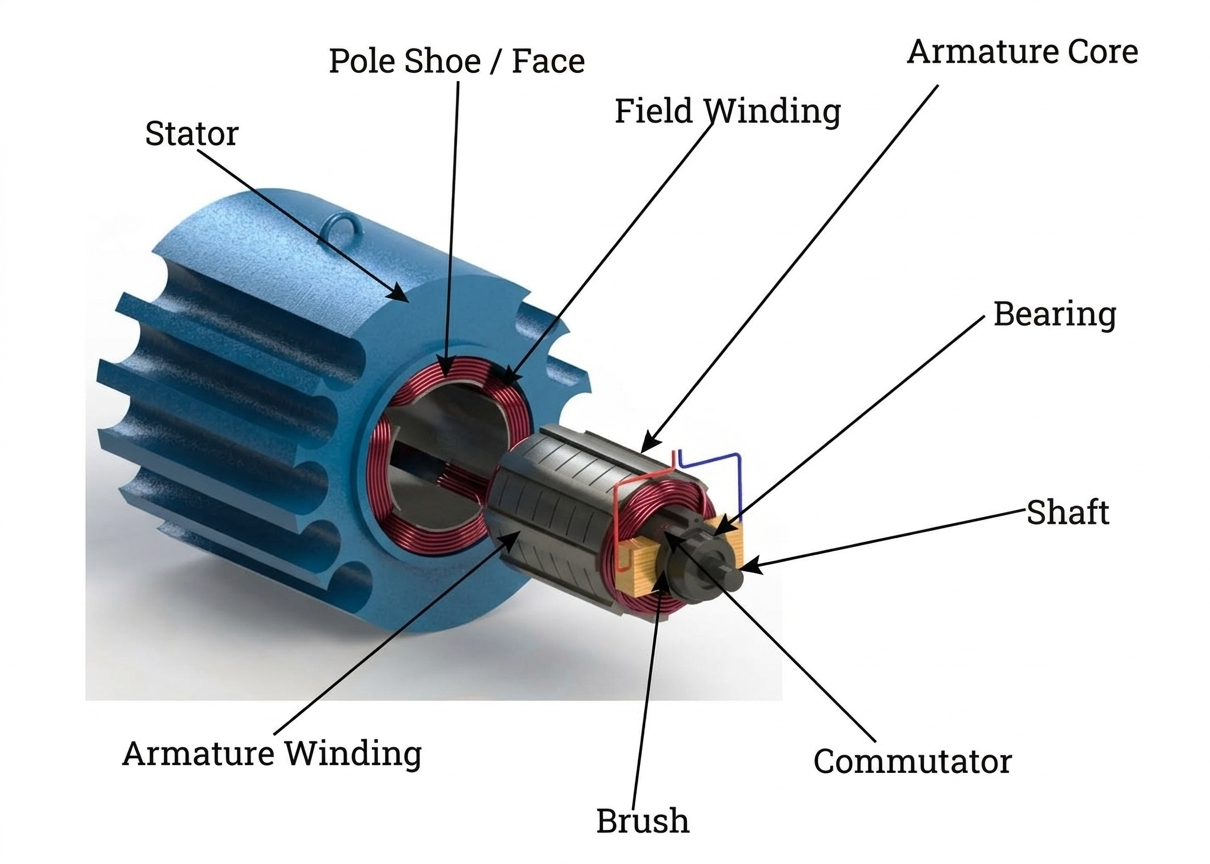

Armature Winding में प्रयुक्त भाग (Parts Used in Winding)

Armature Winding करते समय कई आवश्यक भाग उपयोग में लिए जाते हैं जैसे –

  1. Armature Core: जिस पर वाइंडिंग की जाती है।
  2. Commutator: जिससे Current को DC Output में बदला जाता है।
  3. Brushes: जो Commutator से Current Collect करते हैं।
  4. Slot Insulation: Slots में Coil डालते समय इन्सुलेशन प्रदान करता है।
  5. Binding Wire: Winding को अच्छे से फिक्स करने के लिए।
  6. Mica Sheet: Electrical Insulation के लिए।
  7. Sleeves और Cotton Tape: Coil को सुरक्षित रखने के लिए।

इन सभी भागों की गुणवत्ता अच्छी होनी चाहिए ताकि वाइंडिंग दीर्घकाल तक टिकाऊ और सुरक्षित रहे।

Armature Winding में प्रयुक्त उपकरण (Tools Used in Winding)

Armature Winding प्रक्रिया में निम्नलिखित उपकरणों की आवश्यकता होती है:

  1. Winding Machine: वाइंडिंग को सही पिच पर लपेटने के लिए।
  2. Soldering Iron: Joint बनाने के लिए।
  3. Insulation Paper Cutter: Insulating Material को काटने के लिए।
  4. Multimeter: Continuity और Resistance जांचने के लिए।
  5. Hammer, Pliers, Screwdriver, File: Mechanically Fit करने के लिए।
  6. Varnish और Brush: Final Insulation के लिए।

ITI छात्र को इन सभी टूल्स की पहचान और उनका सही उपयोग आना चाहिए क्योंकि यह वाइंडिंग की गुणवत्ता पर सीधा असर डालते हैं।

Winding Faults (Armature Faults)

Armature वाइंडिंग में कई प्रकार के Fault हो सकते हैं, जैसे –

  1. Open Circuit Fault – किसी एक Coil का जुड़ाव टूट जाने पर।
  2. Short Circuit Fault – दो Coils के बीच इन्सुलेशन टूटने पर।
  3. Ground Fault – Coil और Armature Core के बीच शॉर्टिंग होने पर।
  4. Reversal of Coil Connection – Coil की दिशा बदल जाने पर।

इन Faults की पहचान के लिए Continuity Test या Growler Test का उपयोग किया जाता है। यदि Fault पाया जाए, तो तुरंत उसे Rewind या Replace करना चाहिए।

Safety Precautions During Winding (सुरक्षा सावधानियाँ)

Armature Winding करते समय निम्नलिखित सावधानियाँ रखनी चाहिए:

  1. Electric Shock से बचने के लिए उपकरणों को Dry और इन्सुलेटेड रखना चाहिए।
  2. Soldering करते समय Heat Proof Gloves का उपयोग करें।
  3. Coil को Slot में डालते समय बहुत अधिक जोर न लगाएं।
  4. Varnish करते समय Ventilation का ध्यान रखें।
  5. Testing से पहले Continuity और Ground Test अवश्य करें।

ये सावधानियाँ न केवल व्यक्ति की सुरक्षा के लिए जरूरी हैं बल्कि मशीन की विश्वसनीयता बढ़ाने के लिए भी आवश्यक हैं।

Important Points to Remember During Winding

  • हमेशा समान टर्न और Coil Size का ध्यान रखें।
  • Slot Insulation को सही से लगाएँ।
  • Coil Connection Diagram के अनुसार ही वाइंडिंग करें।
  • Continuity Test हर चरण पर करें।
  • Varnish और Drying समय पर्याप्त रखें।

इन बिंदुओं को ध्यान में रखने से वाइंडिंग की गुणवत्ता और मशीन की Performance दोनों ही बेहतर बनी रहती हैं।

10 Important Short Questions and Answers

  1. प्रश्न: Armature Winding क्या है?
    उत्तर: वह प्रक्रिया जिसमें Copper Wire को Armature Core पर विद्युत उत्पादन हेतु लपेटा जाता है।

  2. प्रश्न: Armature Winding के कितने प्रकार होते हैं?
    उत्तर: दो – Lap Winding और Wave Winding।

  3. प्रश्न: Lap Winding किन मशीनों में प्रयोग होती है?
    उत्तर: Low Voltage और High Current मशीनों में।

  4. प्रश्न: Wave Winding किन मशीनों में उपयोग होती है?
    उत्तर: High Voltage और Low Current मशीनों में।

  5. प्रश्न: EMF का सूत्र क्या है?
    उत्तर: E = (P × Φ × N × Z) / (60 × A)।

  6. प्रश्न: Lap और Wave Winding में मुख्य अंतर क्या है?
    उत्तर: Lap Winding में Parallel Paths पोल के बराबर होते हैं जबकि Wave Winding में हमेशा दो होते हैं।

  7. प्रश्न: Short Circuit Fault क्या होता है?
    उत्तर: जब दो Coils के बीच का इन्सुलेशन टूट जाता है।

  8. प्रश्न: वाइंडिंग में कौन-कौन से टूल्स उपयोग होते हैं?
    उत्तर: Winding Machine, Soldering Iron, Multimeter, Hammer आदि।

  9. प्रश्न: Coil Pitch क्या होता है?
    उत्तर: एक Coil के दोनों Conductors के बीच के Slot की दूरी।

  10. प्रश्न: Continuity Test क्यों किया जाता है?
    उत्तर: Open Circuit Fault की पहचान के लिए।


Armature Winding विद्युत मशीनों का एक अनिवार्य भाग है। ITI छात्रों के लिए यह विषय अत्यंत महत्वपूर्ण है क्योंकि यह Machine Repairing और Maintenance कार्यों का आधार है। सही प्रकार से वाइंडिंग करना न केवल मशीन की दक्षता बढ़ाता है बल्कि उसकी उम्र भी लंबी करता है।

इस लेख में हमने Armature Winding के सभी प्रमुख पहलुओं का सरल और विस्तारपूर्वक अध्ययन किया – प्रकार, भाग, उपकरण, Faults और सुरक्षा। यदि विद्यार्थी नियमित अभ्यास करें और प्रक्रिया को ध्यानपूर्वक समझें, तो वे एक कुशल Electrical Technician के रूप में उत्कृष्ट करियर बना सकते हैं।
