विद्युत मशीनों जैसे डीसी मोटर और डीसी जनरेटर का प्रदर्शन मुख्य रूप से उनके आर्मेचर वाइंडिंग पर निर्भर होता है। यह वाइंडिंग ही वह भाग है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में या यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करने का कार्य करती है। इस लेख में हम जानेंगे कि आर्मेचर वाइंडिंग क्या होती है, इसके प्रकार कौन-कौन से हैं, लैप वाइंडिंग और वेव वाइंडिंग के सूत्र, उनके उपयोग और फायदे क्या हैं। यह जानकारी छात्रों को विद्युत मशीनों की कार्यप्रणाली को समझने में मदद करेगी।

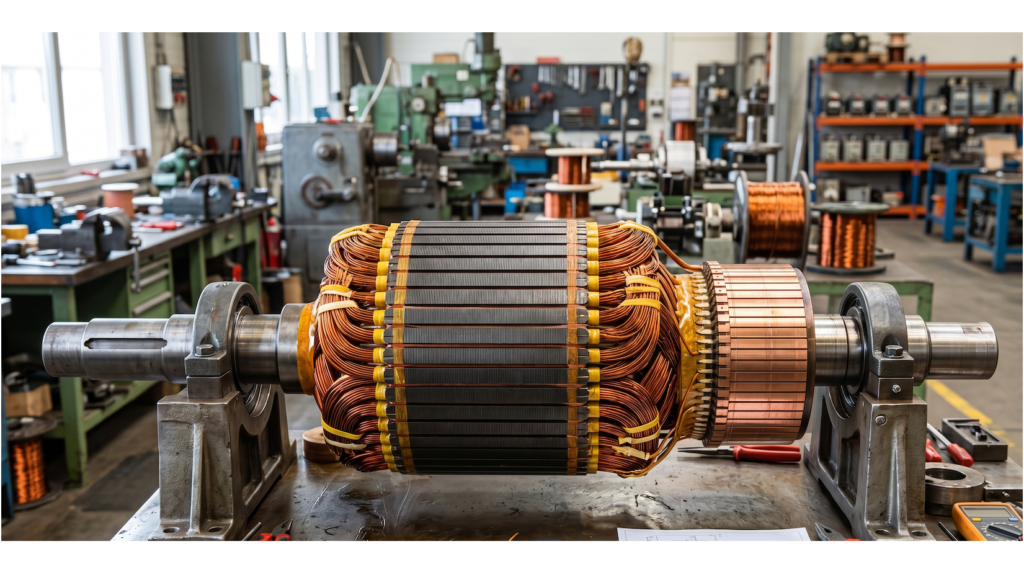

What is Armature Winding? Types, Formulas, Uses, Advantages

आर्मेचर वाइंडिंग क्या है, इसके प्रकार और कार्यप्रणाली

1. आर्मेचर वाइंडिंग की परिभाषा

विद्युत मशीनों में करंट उत्पन्न करने या उपयोग करने के लिए एक चुंबकीय क्षेत्र और एक चालक का परस्पर क्रिया करना आवश्यक होता है। जब आर्मेचर वाइंडिंग, जो कि तांबे की तारों से बनी होती है, चुंबकीय क्षेत्र में घूमती है, तो उसमें विद्युत प्रेरक बल (EMF) उत्पन्न होता है। यही EMF मशीन की आउटपुट वोल्टेज या टॉर्क का निर्माण करता है।

परिभाषा: आर्मेचर वाइंडिंग एक ऐसी वाइंडिंग होती है जो डीसी मोटर या जनरेटर के आर्मेचर कोर पर लगाई जाती है, और इसका कार्य विद्युत ऊर्जा और यांत्रिक ऊर्जा के बीच रूपांतरण करना है।

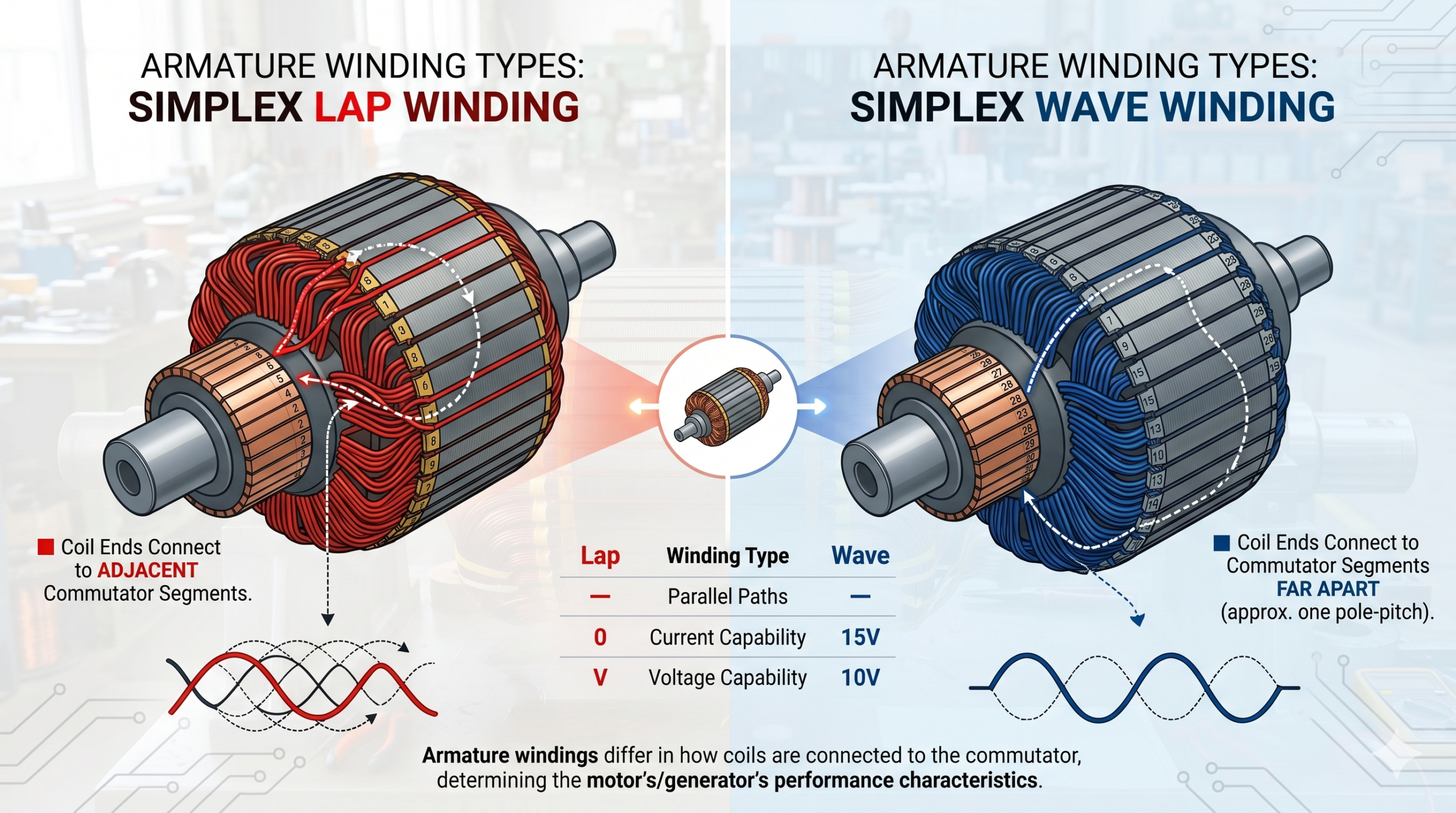

2. आर्मेचर वाइंडिंग के प्रकार

डीसी मशीनों में दो मुख्य प्रकार की आर्मेचर वाइंडिंग उपयोग में लाई जाती हैं, जिनका चुनाव मशीन के कार्य और आवश्यकता के अनुसार किया जाता है। इन दो प्रकारों को इस प्रकार वर्गीकृत किया गया है:

  1. लैप वाइंडिंग (Lap Winding)
  2. वेव वाइंडिंग (Wave Winding)

लैप वाइंडिंग और वेव वाइंडिंग का चयन इस बात पर निर्भर करता है कि मशीन को कितने करंट की आवश्यकता है या कितनी वोल्टेज की। लैप वाइंडिंग उच्च करंट और कम वोल्टेज वाली मशीनों के लिए उपयुक्त होती है, जबकि वेव वाइंडिंग कम करंट और उच्च वोल्टेज वाली मशीनों में बेहतर प्रदर्शन देती है।

3. आर्मेचर वाइंडिंग की कार्यप्रणाली

आर्मेचर वाइंडिंग में जब आर्मेचर चुंबकीय क्षेत्र में घूमता है, तो उसमें फैराडे के विद्युत चुंबकीय प्रेरण नियम के अनुसार एक EMF उत्पन्न होता है। इससे या तो करंट बहने लगता है (जनरेटर में) या टॉर्क उत्पन्न होता है (मोटर में)। वाइंडिंग की डिजाइन इस प्रकार की जाती है कि करंट का वितरण समान रहे और विकसित EMF संतुलित हो।

आर्मेचर वाइंडिंग के डिजाइन में स्लॉट्स की संख्या, कंडक्टरों की संख्या, पोल्स की गिनती और कनेक्शन का प्रकार (सीरीज़ या पैरेलल) महत्वपूर्ण भूमिका निभाते हैं।

लैप वाइंडिंग व वेव वाइंडिंग के सूत्र, उपयोग और फायदे

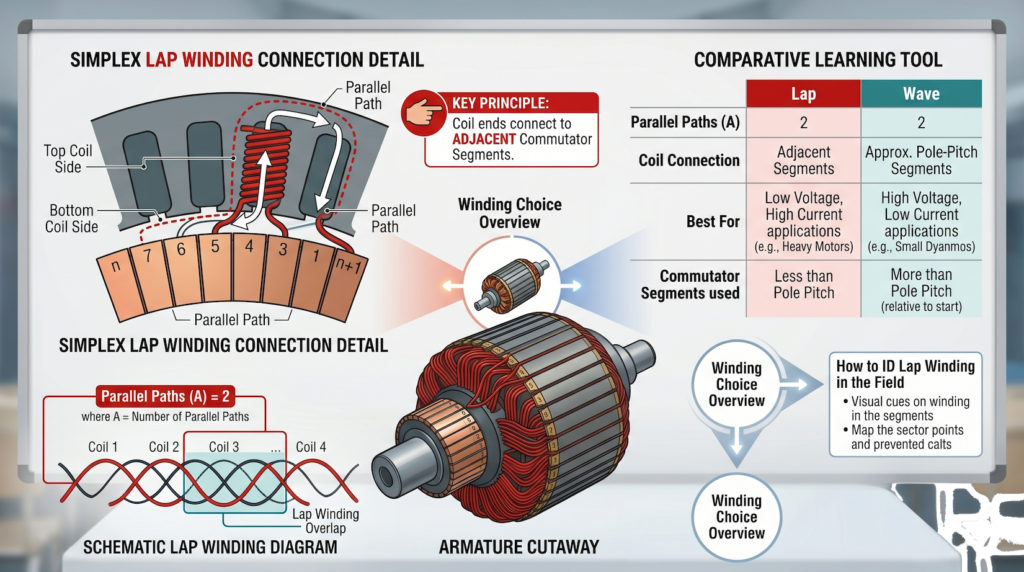

4. लैप वाइंडिंग: परिभाषा

लैप वाइंडिंग का नाम “लैप” शब्द से लिया गया है, जिसका अर्थ होता है “ओवरलैप होना” या “एक परत पर दूसरी परत चढ़ना”। इस वाइंडिंग में प्रत्येक कॉइल का एक सिरा पिछले कॉइल से जुड़ता है और अगला सिरा अगले कॉइल से। इस प्रकार वाइंडिंग “लैप” तरीके से जुड़ जाती है।

परिभाषा: लैप वाइंडिंग वह प्रकार की आर्मेचर वाइंडिंग है जिसमें प्रत्येक कॉइल का सिरा अगले पोल की निकटवर्ती स्लॉट से जुड़ा होता है, जिससे कई समानांतर पथ (Parallel paths) बनते हैं।

यह वाइंडिंग उच्च धारा (Current) के लिए उपयुक्त होती है क्योंकि इसमें कई समानांतर पथ होते हैं जिससे प्रत्येक पथ में करंट का भार बंट जाता है।

5. लैप वाइंडिंग का सूत्र

लैप वाइंडिंग की मुख्य विशेषता यह है कि इसके समानांतर पथों की संख्या पोलों की संख्या के बराबर होती है।

सूत्र:

  • समानांतर पथों की संख्या, A = P
    जहाँ,
    A = समानांतर पथों की संख्या
    P = पोलों की संख्या

इसके अतिरिक्त वाइंडिंग की “पिच” (Pitch) को निम्न रूप में व्यक्त किया जाता है:

  • कॉइल पिच (Yc) = फुल पिच या शॉर्ट पिच कॉइल के आधार पर
  • बैक पिच (Yb) और फ्रंट पिच (Yf) का योग पोल पिच (Yp) के बराबर होना चाहिए।

इन सूत्रों की सहायता से वाइंडिंग डिजाइन इस प्रकार की जाती है कि EMF का उत्पन्न समान रहे और करंट वितरण संतुलित हो।

6. लैप वाइंडिंग के उपयोग

लैप वाइंडिंग का प्रयोग वहाँ किया जाता है जहाँ मशीन को अधिक करंट देना पड़ता है और वोल्टेज अपेक्षाकृत कम होती है। यह वाइंडिंग कम वोल्टेज और हाई करंट डीसी जनरेटर व मोटरों में अधिक लोकप्रिय है। उदाहरणस्वरूप, इलेक्ट्रिक लोकोमोटिव्स, क्रेन्स और भारी लोड वाली मोटरें।

प्रमुख उपयोग:

  • डीसी शंट मोटर और सीरीज़ मोटर में
  • लो-वोल्टेज डीसी जनरेटर में
  • हाई करंट एप्लिकेशन में जहाँ उच्च टॉर्क की आवश्यकता होती है

7. लैप वाइंडिंग के फायदे और नुकसान

फायदे:

  1. यह उच्च करंट वहन करने में सक्षम होती है।
  2. हर पोल के लिए एक समानांतर पथ होने से करंट का संतुलन रहता है।
  3. मरम्मत और जांच करना आसान होता है।

नुकसान:

  1. इसमें कम वोल्टेज प्राप्त होती है।
  2. वाइंडिंग की जटिलता अधिक होती है।
  3. EMF बैलेंस बनाए रखना कठिन हो सकता है यदि कॉइल पिच सही न हो।

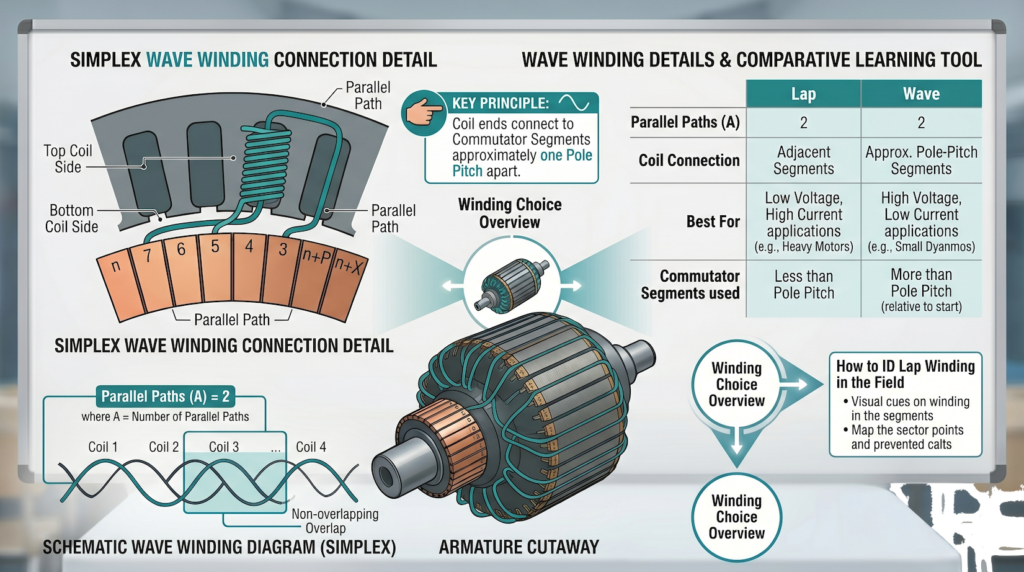

8. वेव वाइंडिंग: परिभाषा

वेव वाइंडिंग में प्रत्येक कॉइल इस प्रकार जोड़ी जाती है कि आर्मेचर के चारों ओर घूमते हुए वह दोहरी लहर (Wave) पैटर्न बनाती है। यह संरचना लैप वाइंडिंग की तुलना में अधिक वोल्टेज उत्पन्न करती है क्योंकि इसमें समानांतर पथों की संख्या केवल दो होती है, जिससे प्रत्येक पथ में अधिक EMF जुड़ता है।

परिभाषा: वेव वाइंडिंग वह वाइंडिंग है जिसमें कॉइलें इस प्रकार जोड़ी जाती हैं कि सभी समान पोल्स के कंडक्टर श्रृंखला में जुड़ जाते हैं और कुल दो समानांतर पथ बनते हैं।

यह वाइंडिंग उच्च वोल्टेज और कम करंट की आवश्यकता वाले डीसी जनरेटरों में अधिक उपयुक्त होती है।

9. वेव वाइंडिंग का सूत्र

वेव वाइंडिंग की पहचान इसका प्रमुख सूत्र निर्धारित करता है, जो समानांतर पथों की संख्या से संबंधित है।

सूत्र:

  • समानांतर पथों की संख्या, A = 2
    जहाँ,
    A = समानांतर पथों की संख्या (सदैव 2)
    P = पोलों की संख्या

इसके साथ निम्न संबंध उपयोगी हैं:

  • बैक पिच (Yb) और फ्रंट पिच (Yf) प्रायः समान होती हैं।
  • अगर वाइंडिंग सही डिज़ाइन की गई है तो Yb + Yf = 2 × Coil span होता है।

10. वेव वाइंडिंग के उपयोग

वेव वाइंडिंग का उपयोग वहाँ होता है जहाँ उच्च वोल्टेज और कम करंट आवश्यक होता है। यह छोटे आकार की मशीनों में भी प्रभावी रूप से कार्य करती है क्योंकि इसमें केवल दो समानांतर पथ होते हैं जिससे वोल्टेज जोड़कर प्राप्त होती है।

प्रमुख उपयोग:

  • हाई वोल्टेज डीसी जनरेटर में
  • लाइट करंट एप्लिकेशन में
  • मध्यम व पावर इलेक्ट्रॉनिक उपकरणों में

11. वेव वाइंडिंग के फायदे और नुकसान

फायदे:

  1. यह उच्च वोल्टेज उत्पन्न करती है।
  2. समानांतर पथों की संख्या कम होने से वोल्टेज बैलेंस आसान होता है।
  3. मशीन का आकार छोटा और कॉम्पैक्ट रखा जा सकता है।

नुकसान:

  1. उच्च करंट वहन क्षमता सीमित रहती है।
  2. डिज़ाइन जटिल होती है।
  3. छोटे दोषों पर भी आउटपुट पर प्रभाव पड़ता है।

आर्मेचर वाइंडिंग विद्युत मशीनों का मूलभूत तत्व है। इसकी सटीक डिजाइन और चयन मशीन की कार्यक्षमता, स्थायित्व और आउटपुट को प्रभावित करती है। लैप वाइंडिंग उच्च करंट अनुप्रयोगों के लिए उपयुक्त होती है जबकि वेव वाइंडिंग उच्च वोल्टेज अनुप्रयोगों में बेहतर प्रदर्शन देती है। इसलिए, किसी भी डीसी मशीन के निर्माण या विश्लेषण में वाइंडिंग का ज्ञान आवश्यक है।

10 छोटे प्रश्न और उनके उत्तर

  1. आर्मेचर वाइंडिंग क्या है?
    यह एक विद्युत वाइंडिंग है जो मशीन में ऊर्जा रूपांतरण का कार्य करती है।

  2. आर्मेचर वाइंडिंग के दो प्रमुख प्रकार कौन से हैं?
    लैप वाइंडिंग और वेव वाइंडिंग।

  3. लैप वाइंडिंग में समानांतर पथों की संख्या किसके बराबर होती है?
    पोलों की संख्या के (A = P)।

  4. वेव वाइंडिंग में समानांतर पथों की संख्या कितनी होती है?
    केवल दो (A = 2)।

  5. लैप वाइंडिंग कहाँ प्रयोग होती है?
    उच्च करंट और कम वोल्टेज वाले डीसी मोटर और जनरेटर में।

  6. वेव वाइंडिंग का प्रयोग कहाँ किया जाता है?
    कम करंट और उच्च वोल्टेज वाले जनरेटरों में।

  7. लैप वाइंडिंग का एक प्रमुख लाभ क्या है?
    यह अधिक करंट संभाल सकती है।

  8. वेव वाइंडिंग का एक प्रमुख लाभ क्या है?
    यह उच्च वोल्टेज उत्पन्न करती है।

  9. लैप वाइंडिंग में करंट का वितरण कैसे होता है?
    कई समानांतर पथों में समान रूप से विभाजित होकर।

  10. आर्मेचर वाइंडिंग का मुख्य उद्देश्य क्या है?
    चुंबकीय क्षेत्र में घूमकर EMF उत्पन्न करना और विद्युत-यांत्रिक ऊर्जा का रूपांतरण करना।
