Electrician House Wiring Complete guide in Hindi For ITI

घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित टूल्स का उपयोग, वायरिंग लेआउट, स्विच, सॉकेट, MCB, Earthing और Standard Practices की समझ भी शामिल होती है। अगर किसी Electrician को Domestic Wiring की सही जानकारी है, तो वह सुरक्षित, टिकाऊ और दोषरहित वायरिंग कार्य कर सकता है।

Importance of House Wiring

ITI Electrician के विद्यार्थियों के लिए House Wiring का अध्ययन इसलिए भी आवश्यक है क्योंकि वास्तविक जीवन में अधिकतर विद्युत कार्य घरों और छोटे प्रतिष्ठानों से ही शुरू होते हैं। इस अध्याय में छात्र सीखते हैं कि Wiring क्या है, कौन-कौन से नियमों का पालन करना चाहिए, किस प्रकार के टूल्स उपयोग किए जाते हैं, और किस मानक के अनुसार वायरिंग की जाती है। साथ ही, NEC के अनुसार Load Splitting, Layout Procedure और Wiring से जुड़े महत्वपूर्ण नियमों की जानकारी Electrician को एक कुशल तकनीशियन बनाती है।

यह लेख “ITI Electrician Domestic Wiring Guide in Hindi” विषय पर तैयार किया गया है, लेकिन इसे English headings के साथ आसान हिंदी भाषा में लिखा गया है ताकि विद्यार्थी, प्रशिक्षु और तकनीकी परीक्षाओं की तैयारी करने वाले सभी लोग इसे सरलता से समझ सकें। लेख में दिए गए सभी बिंदु परीक्षा, प्रैक्टिकल और फील्ड वर्क—तीनों के लिए उपयोगी हैं। अंत में 10 महत्वपूर्ण Short Question Answers भी दिए गए हैं, जिससे revision और learning और भी आसान हो जाएगी।

What Is Domestic Wiring in ITI Electrician

Domestic Wiring का अर्थ है घरों, फ्लैटों, छोटे कार्यालयों और सामान्य भवनों में बिजली की आपूर्ति के लिए तारों, स्विचों, सॉकेटों, सुरक्षा उपकरणों और अन्य Accessories की व्यवस्थित स्थापना। ITI Electrician syllabus में इसे एक मूलभूत अध्याय माना जाता है क्योंकि यही वह क्षेत्र है जहाँ एक प्रशिक्षु पहली बार वास्तविक Electrical Installation को समझता है। इसमें यह सिखाया जाता है कि Main Supply से लेकर अंतिम Load Point तक बिजली को सुरक्षित रूप से कैसे पहुँचाया जाए।

Definition of Wiring

सरल शब्दों में, Wiring वह व्यवस्था है जिसके द्वारा विद्युत ऊर्जा को एक स्थान से दूसरे स्थान तक तारों के माध्यम से पहुँचाया जाता है। घरेलू वायरिंग में Light Point, Fan Point, Socket Outlet, Bell Circuit, Power Circuit और Distribution Board का महत्वपूर्ण स्थान होता है। किसी भी घर की वायरिंग इस तरह की जानी चाहिए कि वह सुरक्षित हो, सुंदर दिखे, मरम्मत में आसान हो और भविष्य के विस्तार के लिए भी उपयुक्त रहे। यही कारण है कि ITI में Domestic Wiring के सिद्धांत और Practical दोनों पर विशेष जोर दिया जाता है।

Important Points During of Wiring

Domestic Wiring करते समय कई बातों का ध्यान रखा जाता है जैसे Supply Voltage, Connected Load, Type of Wiring, Wire Size, Earthing, Protective Devices और Standard Rules। एक अच्छा Electrician कभी भी केवल जोड़-तोड़ के आधार पर कार्य नहीं करता, बल्कि वह Load Calculation, Circuit Division और Safety Standards को ध्यान में रखकर Wiring करता है। इसलिए “What is Wiring” का उत्तर केवल “तार बिछाना” नहीं है, बल्कि यह एक पूरी तकनीकी प्रक्रिया है जिसमें सुरक्षा, सुविधा और मानक—तीनों का समावेश होता है।

Types of Wiring

Wiring के प्रकारों की बात करें तो घरेलू उपयोग में सामान्यतः Batten Wiring, Casing-Capping Wiring, CTS/TRS Wiring और Conduit Wiring का अध्ययन किया जाता है। वर्तमान समय में PVC Conduit Wiring सबसे अधिक उपयोग की जाती है क्योंकि यह सुरक्षित, टिकाऊ और देखने में व्यवस्थित होती है। ITI छात्रों को यह समझना जरूरी है कि किस स्थान के लिए कौन-सी Wiring उपयुक्त है। उदाहरण के लिए, Damp Area में ऐसी वायरिंग सामग्री उपयोग की जानी चाहिए जो नमी से प्रभावित न हो।

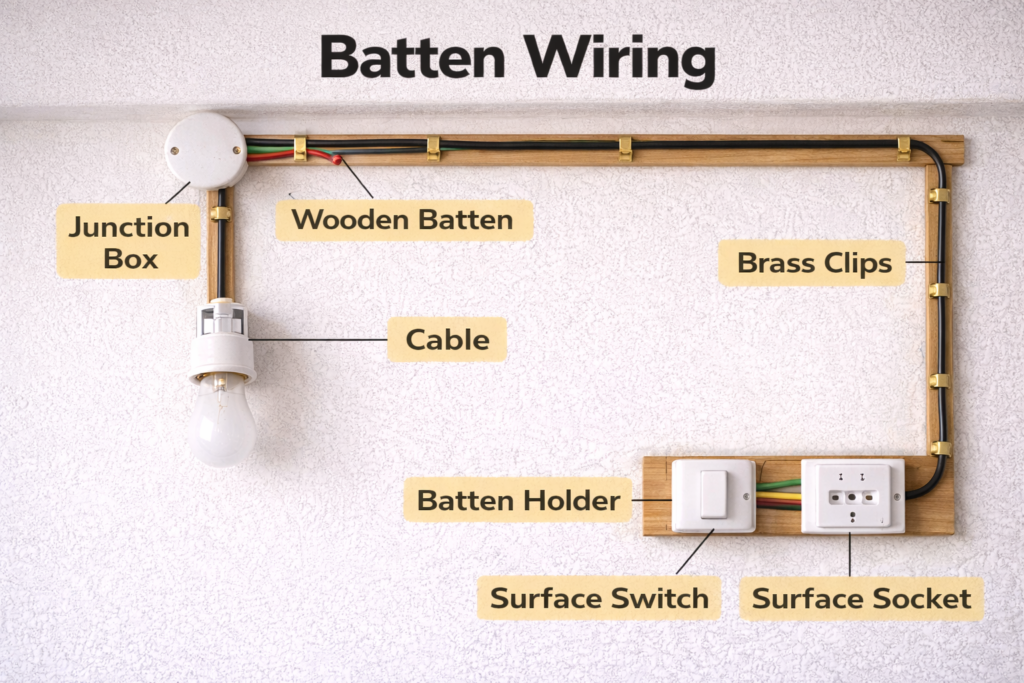

Batten Wiring

Batten Wiring (जिसे CTS या TRS वायरिंग भी कहा जाता है) पुराने समय की सबसे लोकप्रिय वायरिंग थी, और आज भी कई जगहों पर कम बजट और अस्थायी कार्यों के लिए इसका उपयोग किया जाता है। एक आईटीआई छात्र और इलेक्ट्रिशियन के तौर पर आपको इसकी बारीकियों का पता होना चाहिए।

Batten Wiring क्या है?

इस वायरिंग में लकड़ी की चपटी पट्टियों (Batten) को दीवार पर रावल प्लग और पेंच की मदद से ठोका जाता है। इन पट्टियों के ऊपर तारों (CTS – Cabot Tyre Sheathed या TRS – Tough Rubber Sheathed) को बिछाया जाता है और उन्हें Link Clips की मदद से कस दिया जाता है।

Important Chart of Batten Wiring (सामग्री और मानक)

Batten Wiring के फायदे और नुकसान

फायदे (Advantages):

• सस्ती: यह कंड्यूट (Conduit) वायरिंग की तुलना में काफी सस्ती पड़ती है।
• आसान इंस्टॉलेशन: इसे इंस्टॉल करना और मरम्मत करना बहुत आसान है।
• दिखावट: अगर सही से की जाए, तो यह देखने में साफ-सुथरी लगती है।

नुकसान (Disadvantages):

• आग का खतरा: लकड़ी की बैटन होने के कारण आग लगने का डर रहता है।
• सुरक्षा: तारों पर बाहरी चोट या चूहों के काटने का खतरा बना रहता है।
• खुली वायरिंग: यह दीवार के ऊपर होती है, इसलिए नमी वाले स्थानों के लिए उपयुक्त नहीं है।

एक इलेक्ट्रिशियन के लिए इंस्टॉलेशन टिप्स:

1. बैटन की तैयारी: बैटन लगाने से पहले उस पर वार्निश या पेंट ज़रूर करें ताकि दीमक और नमी से बचाव हो सके।
2. क्लिप की दूरी: मोड़ (Corners) पर क्लिप्स को पास-पास (करीब 5cm की दूरी पर) लगाएं ताकि तार ढीला न लटके।
3. सीधी लाइन: हमेशा ‘Plumb Bob’ (साहुल) या स्पिरिट लेवल का उपयोग करें ताकि बैटन बिल्कुल सीधी दिखे।
4. जॉइंट्स: तारों के जॉइंट्स हमेशा जंक्शन बॉक्स या स्विच बोर्ड के अंदर ही होने चाहिए, बैटन के ऊपर कभी नहीं।

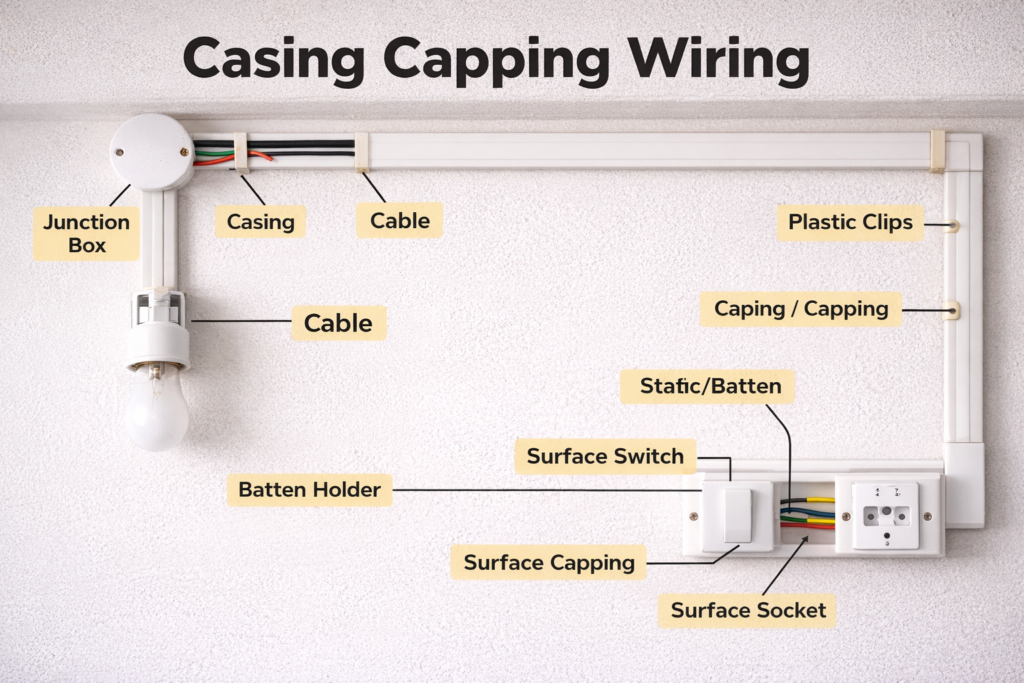

Casing-Capping Wiring

Casing-Capping Wiring आधुनिक युग में ‘Conduit Wiring’ के बाद सबसे ज्यादा इस्तेमाल होने वाली वायरिंग है। यह Batten Wiring का सुधरा हुआ और सुरक्षित रूप है। इसमें तारों को प्लास्टिक (PVC) के खांचों के अंदर बंद कर दिया जाता है, जिससे यह दिखने में सुंदर और सुरक्षित होती है।

Casing-Capping Wiring क्या है?

यह दो भागों से बनी होती है:

1. Casing: यह ‘U’ आकार का एक चैनल (Channel) होता है जिसे दीवार पर पेंचों से ठोका जाता है। इसके अंदर तार रखे जाते हैं।
2. Capping: यह एक ढक्कन (Cover) होता है जिसे केसिंग के ऊपर फिट कर दिया जाता है ताकि तार पूरी तरह कवर हो जाएं।

Casing-Capping का मुख्य चार्ट (सामग्री और मानक)

Casing-Capping के फायदे और नुकसान

फायदे (Advantages):

• सुरक्षा: तार पूरी तरह ढके होते हैं, इसलिए चूहों और नमी से बचाव होता है।
• दिखावट: यह देखने में आधुनिक और साफ लगती है। इसे पेंट भी किया जा सकता है।
• आसान रिपेयर: कैपिंग को हटाकर नए तार डालना या खराब तार बदलना बहुत आसान है।
• शॉक प्रूफ: चूंकि यह PVC की बनी होती है, इसलिए इसमें करंट उतरने का खतरा नहीं होता।

नुकसान (Disadvantages):

• दीवार के ऊपर: यह दीवार के बाहर दिखती है (Surface wiring), इसलिए कंसील्ड (Concealed) वायरिंग जैसी फिनिशिंग नहीं मिलती।
• धूप का असर: सीधी धूप में रहने पर प्लास्टिक कमजोर होकर टूट सकता है।

इंस्टॉलेशन के नियम (ITI & Professional Rules):

• पेंच की दूरी: केसिंग को दीवार पर फिट करते समय दो पेंचों के बीच की दूरी 60cm से अधिक नहीं होनी चाहिए।
• कटिंग: केसिंग को काटते समय ‘Junior Hacksaw’ का उपयोग करें और कोनों पर 45° या 90° का सटीक कट लगाएं ताकि जोड़ (Joints) न दिखें।
• एक्सेसरीज का उपयोग: मोड़ पर तारों को सीधा न मोड़ें, बल्कि Elbow और Tee का उपयोग करें। इससे तारों पर दबाव नहीं पड़ता।
• लोड: केसिंग को कभी भी तारों से पूरी तरह न भरें। कम से कम 20-30% खाली जगह छोड़नी चाहिए ताकि तारों की गर्मी बाहर निकल सके।

उपयोग (Applications):

• घरों और ऑफिसों में जहां पुरानी वायरिंग बदलनी हो।
• अस्थायी निर्माण (Temporary buildings) में।
• जहां दीवार को काटकर झिरी (Chasing) बनाना संभव न हो।

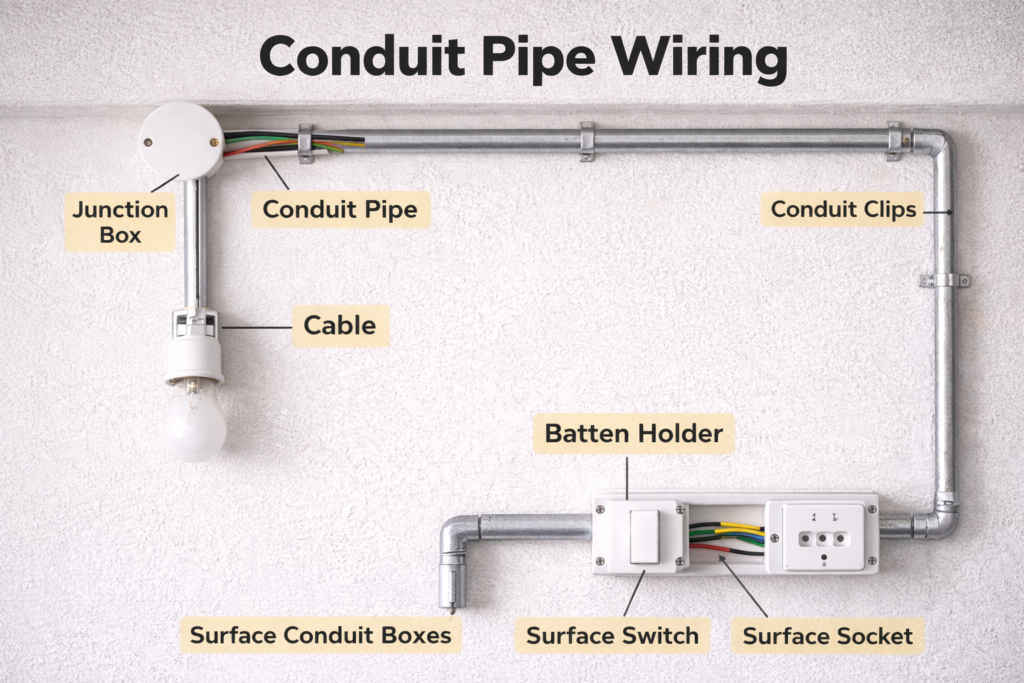

PVC Conduit Wiring

PVC Conduit Wiring वर्तमान समय में सबसे अधिक उपयोग की जाने वाली और सबसे सुरक्षित वायरिंग पद्धति है। इसमें तारों को मजबूत PVC पाइपों (Conduits) के अंदर डाला जाता है। यह मुख्य रूप से दो प्रकार की होती है:

1. Surface Conduit Wiring: जब पाइप दीवार के ऊपर दिखाई देते हैं।
2. Concealed Conduit Wiring: जब पाइप दीवार के अंदर (झिरी काटकर) दबा दिए जाते हैं। इसे ‘Underground Wiring’ भी कहा जाता है।

PVC Conduit Wiring का तकनीकी चार्ट

Conduit Wiring के फायदे और नुकसान

फायदे (Advantages):

• सर्वोच्च सुरक्षा: आग, नमी और मैकेनिकल चोट (चूहे या बाहरी दबाव) से तारों का 100% बचाव।
• लंबी उम्र: यह वायरिंग 20-30 साल तक आसानी से चलती है।
• सुंदरता: कंसील्ड वायरिंग में कोई भी तार या पाइप बाहर नहीं दिखता, जिससे घर सुंदर लगता है।
• आसान वायर अपग्रेड: भविष्य में पुराने तारों को खींचकर उनकी जगह नए तार आसानी से डाले जा सकते हैं।

नुकसान (Disadvantages):

• महंगी: अन्य वायरिंग की तुलना में पाइप और लेबर का खर्च अधिक होता है।
• कठिन इंस्टॉलेशन: दीवार काटना (Chasing) और पाइप फिट करना एक समय लेने वाली प्रक्रिया है।
• फॉल्ट ढूंढना: दीवार के अंदर पाइप होने के कारण फॉल्ट का पता लगाना थोड़ा चुनौतीपूर्ण हो सकता है (लेकिन ‘Fish Tape’ से यह आसान हो जाता है)।

Professional Steps of Conduit Wiring :

1. पाइप की फिटिंग (Fitting)

• Saddles (सैडल): सरफेस वायरिंग में दो सैडल के बीच की दूरी 60cm से अधिक नहीं होनी चाहिए।
• Bends (मोड़): एक पाइप के रन में 2-3 से ज्यादा मोड़ (Bends) न रखें, वरना तार खींचने में दिक्कत होगी।

2. तारों का चयन (Wiring Selection)

• पाइप के अंदर तारों को डालने के लिए Steel Fish Tape (GI Spring) का उपयोग करें।
• पाइप को तारों से ठूस-ठूस कर न भरें। पाइप में कम से कम 40% जगह खाली रखें ताकि हवा का संचार बना रहे।

3. दीवार काटना (Chasing Rules)

• झिरी (Groove) इतनी गहरी होनी चाहिए कि पाइप के ऊपर कम से कम 6mm से 10mm सीमेंट/प्लास्टर की परत आ सके। इससे प्लास्टर में दरारें नहीं पड़तीं।

उपयोग (Applications)

• आधुनिक घर, बंगले और अपार्टमेंट्स।
• वर्कशॉप और इंडस्ट्रियल प्लांट (जहाँ भारी सुरक्षा चाहिए)।
• अस्पताल और स्कूल।

आईटीआई एग्जाम टिप:

ITI एग्जाम में अक्सर पूछा जाता है कि “कंसील्ड वायरिंग का मुख्य लाभ क्या है?”—इसका उत्तर है “मैकेनिकल सुरक्षा और सुंदरता”।

सभी प्रकार की घरेलू वायरिंग का तुलनात्मक चार्ट एक इलेक्ट्रिशियन के लिए बहुत उपयोगी होता है, खासकर जब आपको ग्राहक को सही सलाह देनी हो या एग्जाम के लिए तैयारी करनी हो।

यहाँ मुख्य वायरिंग पद्धतियों की तुलना दी गई है:

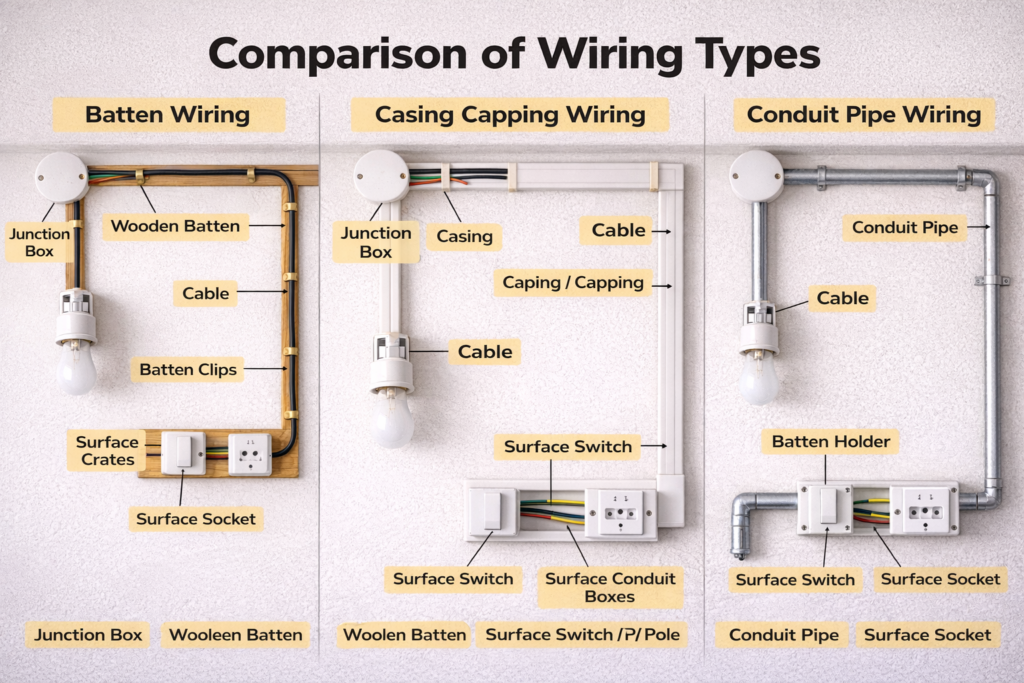

Comparison Chart of All Types Wiring

विस्तृत विवरण (Quick Review)

1. बैटन वायरिंग (Batten Wiring)

यह पुरानी तकनीक है जिसमें लकड़ी की पट्टी पर तार बिछाए जाते हैं।

• उपयोग: अब बहुत कम उपयोग होती है, केवल अस्थाई शेड या पुरानी दुकानों में।
• जोखिम: लकड़ी होने के कारण इसमें दीमक और आग लगने का खतरा सबसे ज्यादा होता है।

2. केसिंग-कैपिंग (Casing-Capping)

इसमें PVC के चैनलों का उपयोग होता है।

• उपयोग: घरों के रेनोवेशन या ऑफिसों में जहाँ दीवार तोड़ना संभव न हो।
• खासियत: इसे लगाना बहुत तेज़ है और यह दिखने में व्यवस्थित लगती है।

3. सरफेस कंड्यूट (Surface Conduit)

इसमें दीवार के ऊपर पाइप क्लिप की मदद से लगाए जाते हैं।

• उपयोग: फैक्ट्री, वर्कशॉप, गोदाम (Godowns) या छत के ऊपर खुली वायरिंग में।
• खासियत: तारों को चोट लगने से बचाने के लिए पाइप बहुत मजबूत होते हैं।

4. कंसील्ड कंड्यूट (Concealed Conduit)

यह दीवारों के अंदर झिरी काटकर पाइप दबाने की विधि है।

• उपयोग: नए घर, बंगले और अपार्टमेंट्स में।
• खासियत: चूहों, धूप, बारिश और आग से तारों का सबसे ज्यादा बचाव इसी में होता है।

इलेक्ट्रिशियन के लिए ‘सिलेक्शन गाइड’

• सबसे सस्ती वायरिंग: बैटन वायरिंग।
• सबसे सुरक्षित और आधुनिक: कंसील्ड कंड्यूट वायरिंग।
• किराए के कमरे या ऑफिस के लिए: केसिंग-कैपिंग वायरिंग।
• वर्कशॉप/आईटीआई लैब के लिए: सरफेस कंड्यूट वायरिंग।

Wiring Cost Calculator

Aim of Domestic Wiring

घरेलू वायरिंग का मुख्य उद्देश्य केवल Load चलाना नहीं, बल्कि उपभोक्ता को सुरक्षित और नियंत्रित विद्युत आपूर्ति देना है। इसी कारण किसी भी Home Wiring System में Main Switch, Energy Meter, Distribution Board, Fuse या MCB, Neutral Link, Earth Continuity Conductor और अंतिम Load Points शामिल किए जाते हैं। अगर इनमें से किसी भी भाग की स्थापना गलत हो जाए, तो Short Circuit, Overload, Leakage Current या Electric Shock का खतरा बढ़ सकता है।

ITI Electrician के दृष्टिकोण से Domestic Wiring सीखना भविष्य की नौकरी और स्वयं के कार्य व्यवसाय दोनों के लिए बहुत उपयोगी है। यह अध्याय विद्यार्थियों को न केवल तकनीकी ज्ञान देता है, बल्कि उन्हें Field Standard के अनुसार काम करना भी सिखाता है। इसीलिए Electrical Trade में यह अध्याय बुनियादी होने के बावजूद अत्यंत महत्वपूर्ण माना जाता है।

IE Rules and Tools Used in Home Wiring

घर की वायरिंग करते समय IE Rules अर्थात Indian Electricity Rules का पालन करना अनिवार्य होता है। इन नियमों का उद्देश्य विद्युत स्थापना को सुरक्षित, विश्वसनीय और दुर्घटनारहित बनाना है। किसी भी घरेलू वायरिंग में सही Insulation, उचित Earthing, सही Switching Arrangement, Phase-Neutral पहचान और Protection Device का होना आवश्यक है। ITI Electrician के छात्र के लिए यह जानना जरूरी है कि बिना नियमों के की गई Wiring कभी भी सुरक्षित नहीं मानी जाती।

IE Rules for Domestic Wiring

IE Rules के अनुसार किसी भी Electrical Installation में Main Switch आसानी से पहुंचने योग्य स्थान पर लगाया जाना चाहिए। सभी Metal Parts को Earthing से जोड़ा जाना चाहिए ताकि Leakage Current की स्थिति में Shock का खतरा कम हो सके। Switch और Fuse हमेशा Phase Wire में लगाए जाते हैं, Neutral में नहीं। इसी प्रकार Lighting Circuit और Power Circuit को अलग-अलग रखना चाहिए। अधिक लोड को एक ही Circuit में जोड़ना नियमों के विरुद्ध है और इससे Overheating की संभावना बढ़ जाती है।

According to IE Rules Board Height and Installation Chart

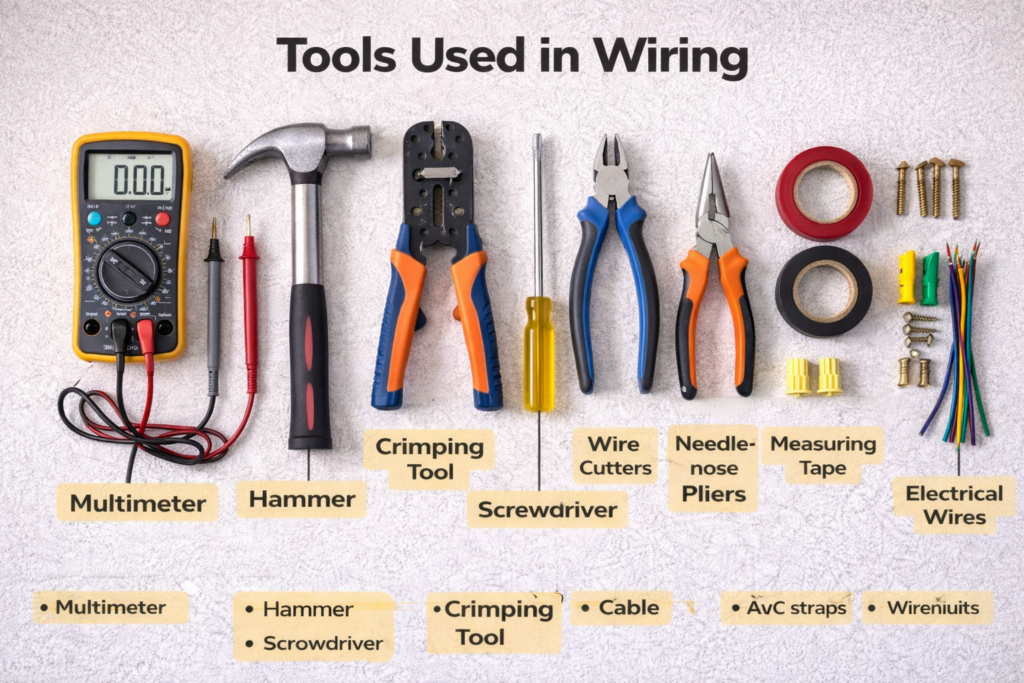

Tools used In House Wiring

Home Wiring (Domestic Wiring) में उपयोग होने वाले Tools भी उतने ही महत्वपूर्ण हैं जितने कि नियम। Electrician के प्रमुख टूल्स में Screw Driver, Line Tester, Combination Pliers, Nose Pliers, Wire Stripper, Hammer, Measuring Tape, Try Square, Hand Drill, Insulation Tape और Knife शामिल होते हैं। इन टूल्स के बिना Wiring कार्य न तो सही ढंग से हो सकता है और न ही सुरक्षित रूप से। एक प्रशिक्षित Electrician हर टूल का उपयोग उसके निर्धारित कार्य के लिए करता है।

नीचे इलेक्ट्रिकल वायरिंग में इस्तेमाल होने वाले सभी महत्वपूर्ण टूल्स का चार्ट दिया गया है:

1. मापक यंत्र (Measuring & Testing Instruments)

ये टूल्स सर्किट को चेक करने और सुरक्षा सुनिश्चित करने के लिए सबसे महत्वपूर्ण हैं।

2. हैंड टूल्स (Hand Tools)

एक इलेक्ट्रिशियन के बैग में ये टूल्स हमेशा होने चाहिए।

3. पावर टूल्स और अन्य (Power Tools & Misc)

प्रो-टिप (ITI Exam के लिए):

• मेगर (Megger): याद रखें, मेगर का इस्तेमाल हमेशा Power Off (सप्लाई बंद) करके किया जाता है। यह मेगा-ओह्म (MΩ) में रीडिंग देता है।
• इंसुलेशन: काम करते समय हमेशा Insulated टूल्स (जिन पर प्लास्टिक चढ़ा हो) का ही प्रयोग करें।

Screw Driver का उपयोग स्क्रू कसने और खोलने में किया जाता है, जबकि Line Tester से यह जांचा जाता है कि वायर में Phase है या नहीं। Combination Pliers तार पकड़ने, मोड़ने और काटने के काम आती है। Wire Stripper से तार की Insulation को सुरक्षित रूप से हटाया जाता है ताकि Conductor को नुकसान न पहुंचे। Measuring Tape और Marking Tools Wiring Layout तैयार करने में सहायता करते हैं। इन टूल्स के सही उपयोग से कार्य की गुणवत्ता बढ़ती है और समय की बचत होती है।

Electric Wiring में कुछ Standard Practices का पालन करना भी आवश्यक है। उदाहरण के लिए, Wire Joint कम से कम होने चाहिए, और जहाँ Joint आवश्यक हो वहाँ Connector या Junction Box का उपयोग करना चाहिए। सभी Conductors की Insulation सही होनी चाहिए और वायरिंग मार्ग ऐसा होना चाहिए कि Mechanical Damage का खतरा न हो। Switch Boards उचित ऊँचाई पर होने चाहिए और MCB/DB ऐसे स्थान पर लगे हों जहाँ रख-रखाव आसानी से किया जा सके। यही Standards Wiring को Professional बनाते हैं।

NEC के अनुसार Load Splitting का सिद्धांत

NEC के अनुसार Load Splitting का सिद्धांत भी घरेलू वायरिंग में उपयोगी माना जाता है। सामान्यतः Light Load और Power Load को अलग Circuits में विभाजित किया जाता है। एक Lighting Circuit पर सीमित संख्या में Points और निश्चित Load ही रखा जाना चाहिए, जबकि Heavy Appliances जैसे Heater, Geyser, AC, Iron आदि के लिए अलग Power Circuit देना चाहिए। इससे Voltage Drop कम होता है, Fault Isolation आसान होती है, और Wiring की सुरक्षा बढ़ती है। यही एक अच्छे Domestic Wiring System की पहचान है।

NEC (National Electrical Code) के अनुसार सुरक्षित वायरिंग के लिए लोड को अलग-अलग सर्किट में बांटना (Load Splitting) अनिवार्य है। इससे शॉर्ट सर्किट या ओवरलोड होने पर पूरे घर की बिजली गुल नहीं होती।

यहाँ NEC और भारतीय मानकों के आधार पर लोड स्प्लिटिंग का विस्तृत चार्ट दिया गया है:

NEC लोड स्प्लिटिंग चार्ट (Standard Load Distribution)

उपकरणों के अनुसार सर्किट का विभाजन (Circuit Division)

एक इलेक्ट्रिशियन को लोड स्प्लिट करते समय निम्नलिखित बातों का ध्यान रखना चाहिए:

1. लाइटिंग सर्किट (Lighting Circuits)

• इसमें बल्ब, ट्यूबलाइट, पंखे और 6A के सॉकेट आते हैं।
• नियम: एक सर्किट पर 800W से ज्यादा लोड न डालें। यदि घर बड़ा है, तो हर कमरे के लिए अलग लाइट सर्किट (Sub-circuit) बनाना बेहतर होता है।

2. पावर सर्किट (Power Circuits)

• इसमें हीटर, फ्रिज, और आयरन जैसे उपकरण आते हैं।
• नियम: एक सर्किट में अधिकतम 2 पावर सॉकेट ही होने चाहिए।

3. डेडिकेटेड सर्किट (Dedicated Circuits)

कुछ उपकरणों के लिए Separate (स्वतंत्र) सर्किट होना चाहिए क्योंकि उनका लोड बहुत ज्यादा होता है:

• Air Conditioner (AC): इसके लिए हमेशा अलग 4.0 sq. mm का वायर और 25A-32A की MCB दें।
• Geyser: बाथरूम के लिए अलग सर्किट होना चाहिए।
• Main Kitchen Board: माइक्रोवेव और इंडक्शन के लिए अलग वायर डालें।

कैलकुलेशन का तरीका (How to Calculate)

यदि आपको लोड चेक करना है, तो आप इस सरल फ़ॉर्मूले का उपयोग कर सकते हैं:

P = V x I

(जहाँ P= Power (Watts), V = Voltage (230V), और I = Current (Amps))

उदाहरण के लिए: अगर एक गीजर 2000 Watts का है:

I = 2000/220 approx 9,09Amp

इसलिए इसके लिए कम से कम 16A की MCB और सुरक्षित वायर होना चाहिए।

इलेक्ट्रिशियन के लिए विशेष निर्देश:

• Balance the Load: यदि आपके पास 3-Phase सप्लाई है, तो लोड को तीनों फेज़ (R, Y, B) पर बराबर बाँटें ताकि ट्रांसफार्मर पर दबाव न पड़े।
• Isolation: लाइट और पावर सर्किट के लिए हमेशा अलग-अलग न्यूट्रल लिंक का उपयोग करने की कोशिश करें, जिससे फॉल्ट ढूंढना (Troubleshooting) आसान हो जाता है।

House wiring Layout

घरेलू वायरिंग Layout बनाने की प्रक्रिया भी नियमों के अनुसार होनी चाहिए। सबसे पहले Building Plan को समझा जाता है, फिर प्रत्येक कमरे के Light, Fan, Socket, Bell, Exhaust Fan और Heavy Load Points तय किए जाते हैं। उसके बाद Main Board, Meter Position, Distribution Board और Wire Route का निर्धारण किया जाता है। Layout बनाते समय उपभोक्ता की आवश्यकता, Load Demand, Safety, Future Expansion और Aesthetic Appearance सभी पर विचार किया जाता है। इसके बाद Material Estimation और Installation का कार्य शुरू किया जाता है।

2BHK घर के लिए लोड स्प्लिटिंग (Load Splitting) की योजना बनाना एक इलेक्ट्रिशियन के लिए बहुत महत्वपूर्ण है। इसमें हम लोड को इस तरह बांटते हैं कि अगर एक कमरे में शॉर्ट सर्किट हो, तो दूसरे कमरों की लाइट चालू रहे।

यहाँ 2BHK (2 Bedrooms, Hall, Kitchen) के लिए एक आदर्श लोड स्प्लिटिंग चार्ट दिया गया है:

2BHK लोड स्प्लिटिंग और सर्किट चार्ट

डिस्ट्रीब्यूशन बोर्ड (DB) की बनावट

एक सुरक्षित 2BHK घर के लिए DB में निम्नलिखित स्विच होने चाहिए:

1. Main Switch / Isolator (DP): 40A या 63A (पूरी सप्लाई बंद करने के लिए)।
2. RCCB (Residual Current Circuit Breaker): 40A / 30mA (करंट लगने या लीकेज होने पर तुरंत ट्रिप होने के लिए)।
3. MCBs: ऊपर दिए गए चार्ट के अनुसार हर सर्किट के लिए अलग-अलग।

इलेक्ट्रिशियन के लिए ‘गोल्डन रूल्स’ (2BHK स्पेशल):

• न्यूट्रल स्प्लिटिंग (Neutral Splitting): कभी भी पूरे घर का न्यूट्रल एक ही वायर से न जोड़ें। हर कमरे के सर्किट का अपना न्यूट्रल वायर सीधे DB (Neutral Link) तक जाना चाहिए।
• इनवर्टर वायरिंग: इनवर्टर के लिए एक अलग 1.5 sq. mm (White or Yellow) वायर पूरे घर में घुमाएं ताकि लोड को आसानी से मेन या इनवर्टर पर शिफ्ट किया जा सके।
• अर्थिंग (Earthing): किचन और बाथरूम के हर सॉकेट तक 1.0 sq. mm (Green) अर्थ वायर ज़रूर पहुंचाएं। गीजर और फ्रिज के लिए यह सुरक्षा के नजरिए से अनिवार्य है।

कैलकुलेशन टिप: आमतौर पर एक 2BHK का कुल लोड 5kW से 7kW के बीच होता है (यदि 2 AC शामिल हैं)। इसके लिए आपको मीटर से DB तक कम से कम 6.0 sq. mm का मेन केबल इस्तेमाल करना चाहिए।

Wiring Color Code Chart

All Wiring Related Rules के अनुसार घर की वायरिंग में सही Colour Code का पालन करना चाहिए। Phase के लिए Red/Brown, Neutral के लिए Black/Blue और Earth के लिए Green या Green-Yellow उपयोग किया जाता है। Junction Boxes को छिपाकर ऐसे नहीं छोड़ना चाहिए कि बाद में Fault Trace करना कठिन हो जाए। Wet Areas जैसे Bathroom और Kitchen में Special Care आवश्यक होती है। वहाँ उचित दूरी, Water-Proof Accessories और Effective Earthing का होना बेहद जरूरी है।

Short Circuit और Overload से सुरक्षा के लिए Fuse, Kit-Kat, MCB, RCCB या ELCB जैसे उपकरणों का उपयोग करना चाहिए। आधुनिक घरों में MCB और RCCB का उपयोग अधिक सुरक्षित माना जाता है। किसी भी Circuit का Conductor Size Load के अनुसार चुना जाना चाहिए। यदि पतली तार पर अधिक लोड चलाया जाए तो तार गरम होकर Insulation खराब कर सकती है, जिससे आग लगने की संभावना होती है। इसलिए वायर साइजिंग और Load Calculation घरेलू वायरिंग का अनिवार्य भाग है।

Domestic Wiring से संबंधित 10 महत्वपूर्ण Short Question Answer

नीचे Domestic Wiring से संबंधित 10 महत्वपूर्ण Short Question Answer दिए जा रहे हैं, जो ITI Electrician विद्यार्थियों के लिए बहुत उपयोगी हैं।

1. Wiring क्या है?
वायरिंग वह प्रक्रिया है जिसमें विद्युत ऊर्जा को तारों और उपकरणों के माध्यम से सुरक्षित रूप से विभिन्न Load Points तक पहुँचाया जाता है।

2. Domestic Wiring का मुख्य उद्देश्य क्या है?
घर में सुरक्षित, नियंत्रित और सुविधाजनक विद्युत आपूर्ति उपलब्ध कराना।

3. Fuse और Switch किस तार में लगाए जाते हैं?
हमेशा Phase Wire में।

4. Earthing क्यों आवश्यक है?
Electric Shock से सुरक्षा और Leakage Current को धरती में प्रवाहित करने के लिए।

5. Lighting Circuit और Power Circuit अलग क्यों रखे जाते हैं?
लोड संतुलन, सुरक्षा और Fault Isolation को आसान बनाने के लिए।

6. Line Tester का उपयोग क्या है?
Phase Wire की पहचान करने के लिए।

7. घरेलू वायरिंग में सबसे अधिक प्रचलित Wiring कौन-सी है?
PVC Conduit Wiring।

8. NEC के अनुसार Load Splitting का लाभ क्या है?
Overload कम होता है, Circuit सुरक्षित रहता है और Voltage Drop नियंत्रित रहता है।

9. Wiring Layout बनाने का पहला कदम क्या है?
Building Plan और Load Requirement का अध्ययन।

10. घर की वायरिंग में RCCB का क्या कार्य है?
Earth Leakage होने पर Supply Trip करके Shock से सुरक्षा प्रदान करना।

ITI Electrician Domestic Wiring का यह अध्याय विद्यार्थियों को Electrical Installation की बुनियादी और व्यावहारिक समझ प्रदान करता है। इसमें Wiring की परिभाषा, IE Rules, महत्वपूर्ण Tools, Wiring Standards, NEC के अनुसार Load Splitting, Layout Procedure और Safety Rules जैसे सभी आवश्यक बिंदु शामिल होते हैं। यदि कोई छात्र इन सिद्धांतों को अच्छे से समझ लेता है, तो वह घरेलू वायरिंग के कार्य को सुरक्षित, मानक और प्रभावी तरीके से कर सकता है।

एक कुशल Electrician बनने के लिए केवल तार जोड़ना सीखना पर्याप्त नहीं है, बल्कि यह जानना भी जरूरी है कि कौन-सा कार्य किस नियम के अनुसार किया जाना चाहिए। सही Tools, सही Wire Size, सही Earthing, सही Circuit Division और सही Protective Devices—ये सभी मिलकर एक अच्छी घरेलू वायरिंग प्रणाली तैयार करते हैं। इसलिए Domestic Wiring का अध्ययन ITI छात्रों, प्रशिक्षुओं और Electrical Field में काम करने वाले हर व्यक्ति के लिए अत्यंत महत्वपूर्ण है।

आशा है यह “ITI Electrician Domestic Wiring Guide in Hindi” लेख आपके लिए उपयोगी, सरल और परीक्षा की दृष्टि से सहायक सिद्ध होगा। यदि आप इस विषय का नियमित अभ्यास करें, Circuit Diagram समझें और Practical के साथ जोड़कर पढ़ें, तो Domestic Wiring आपके लिए बहुत आसान हो जाएगी। यही ज्ञान आगे चलकर आपको एक सफल, सुरक्षित और Professional Electrician बनने में मदद करेगा।

• Electrician House Wiring Complete guide in Hindi For ITI
  घरेलू वायरिंग (House Wiring) ITI Electrician trade का एक बहुत महत्वपूर्ण अध्याय है, क्योंकि इसी के माध्यम से छात्र घरों, छोटे भवनों और सामान्य उपभोक्ता स्थलों में सुरक्षित, व्यवस्थित और मानक अनुसार विद्युत इंस्टॉलेशन करना सीखते हैं। इस विषय में केवल तार जोड़ना ही नहीं, बल्कि लोड का सही विभाजन, सुरक्षा नियम, IE Rules, उचित … Read more
•
  Most Important SI Units and Their Symbols
  In the realm of science and engineering, standardized units of measurement are indispensable for ensuring consistency and accuracy. The International System of Units, known as SI Units, serves as the globally recognized framework for measurement. This article provides a comprehensive guide to SI Units, their corresponding measurements, and symbols, giving you a deeper understanding of … Read more
•
  PN Junction Rectifiers and Zener Diode in Hindi
  इलेक्ट्रॉनिक्स की दुनिया में P-N junction diode, forward bias, reverse bias, rectifiers, और Zener diode बहुत ही बुनियादी लेकिन बेहद महत्वपूर्ण विषय हैं। ITI students के लिए इन concepts को समझना जरूरी है, क्योंकि यही आगे चलकर power supply, regulator circuits, battery charger, inverter, और कई practical electronic उपकरणों की नींव बनते हैं। इस guide … Read more
•
  Complete Guide to Armature Winding Parts and Tools
  Armature winding विद्युत मशीनों का एक बहुत ही महत्वपूर्ण भाग है, विशेषकर DC मशीनों (DC Motor या Generator) में। यह मशीन का दिल कहा जा सकता है क्योंकि इसके माध्यम से ही विद्युत ऊर्जा का उत्पादन या उपयोग होता है। ITI के Electrical Trade के छात्रों के लिए Armature Winding की जानकारी बहुत आवश्यक है … Read more
•
  Understanding Different Types of Winding in Electrical Work
  आज हम इस लेख में “Understanding Different Types of Winding in Electrical Work” के बारे में जानेंगे। यह विषय आईटीआई (ITI) के छात्रों के लिए बहुत महत्वपूर्ण है, क्योंकि विद्युत मोटर, ट्रांसफार्मर, जनरेटर, और अन्य कई इलेक्ट्रिकल उपकरणों में वाइंडिंग एक बुनियादी कार्य होता है। वाइंडिंग को सही ढंग से समझना और करना न सिर्फ … Read more
