PN Junction Rectifiers and Zener Diode in Hindi

इलेक्ट्रॉनिक्स की दुनिया में P-N junction diode, forward bias, reverse bias, rectifiers, और Zener diode बहुत ही बुनियादी लेकिन बेहद महत्वपूर्ण विषय हैं। ITI students के लिए इन concepts को समझना जरूरी है, क्योंकि यही आगे चलकर power supply, regulator circuits, battery charger, inverter, और कई practical electronic उपकरणों की नींव बनते हैं। इस guide में हम इन सभी topics को आसान Hindi style में, लेकिन English लेखन में समझेंगे ताकि सीखना सरल भी रहे और exam preparation में भी मदद मिले।

इस article का उद्देश्य केवल definitions देना नहीं है, बल्कि concepts को इस तरह clear करना है कि student diode के behavior को practically imagine कर सके। हम देखेंगे कि P-type और N-type material मिलकर junction कैसे बनाते हैं, biasing का current flow पर क्या effect पड़ता है, AC को DC में बदलने के लिए rectifiers कैसे काम करते हैं, और Zener diode voltage regulator के रूप में इतना useful क्यों माना जाता है। साथ ही हम diode symbols, important formulas, rectifier efficiency, और short question answers भी cover करेंगे।

अगर आप ITI, diploma, या शुरुआती electronics learner हैं, तो यह post आपके लिए step-by-step guide की तरह काम करेगी। भाषा को easy रखा गया है, explanation को practical बनाया गया है, और content कोStudend-friendly तरीके से structured किया गया है ताकि आपको theory और revision दोनों में लाभ मिले।

PN Junction and Biasing Basics in Simple Hindi

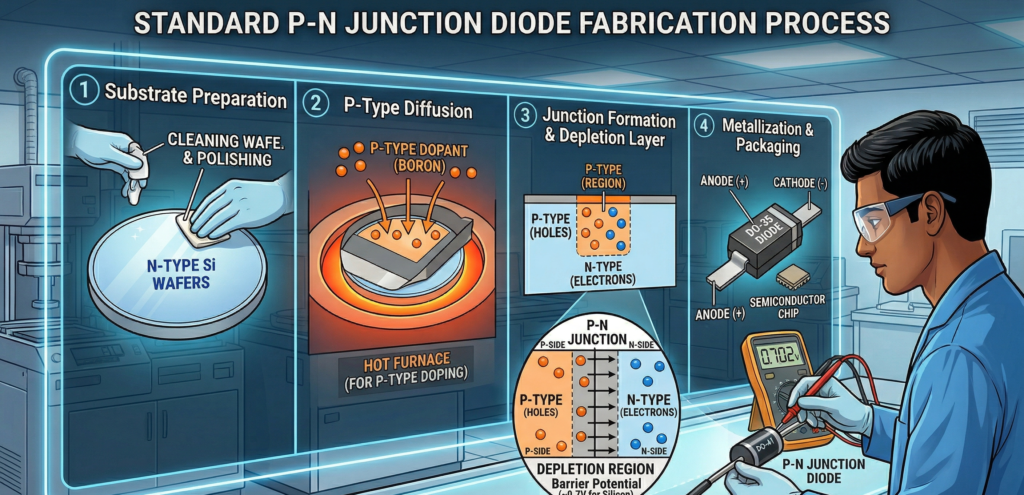

P-N junction diode

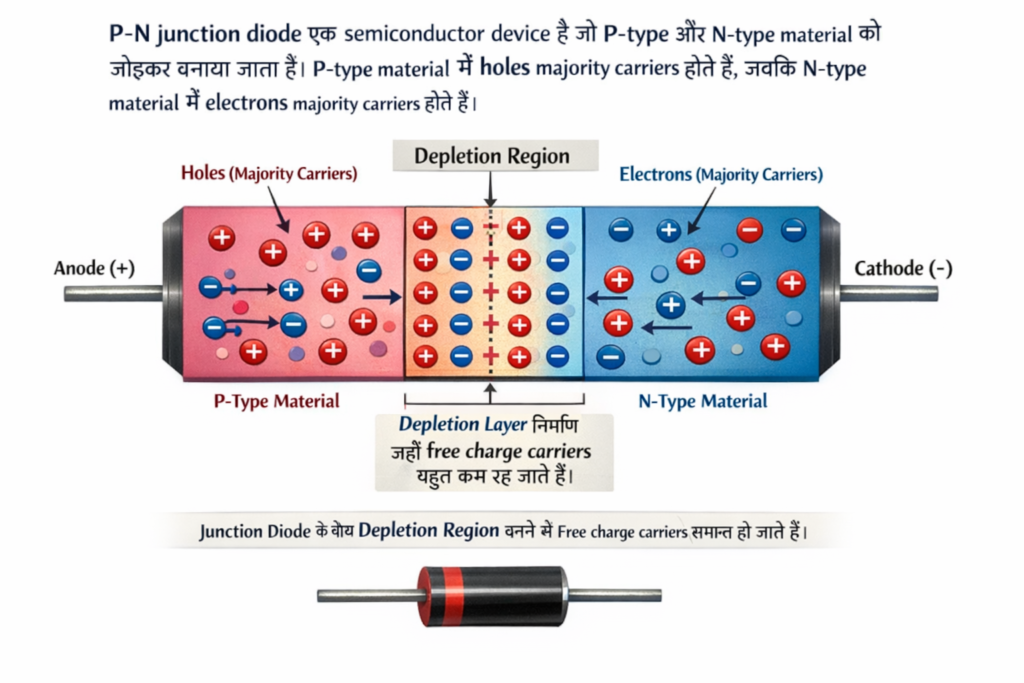

P-N junction diode एक semiconductor device है जो P-type और N-type material को जोड़कर बनाया जाता है। P-type material में holes majority carriers होते हैं, जबकि N-type material में electrons majority carriers होते हैं। जब ये दोनों materials आपस में मिलते हैं, तो junction पर electrons और holes diffusion के कारण एक-दूसरे की ओर बढ़ते हैं। इसी process से junction के पास एक depletion region बनता है, जहाँ free charge carriers बहुत कम रह जाते हैं। यही depletion layer diode के working behavior को नियंत्रित करती है।

Depletion region के बनने से junction पर एक barrier potential develop होता है, जो current को आसानी से flow नहीं होने देता। Silicon diode में यह barrier potential लगभग 0.7V और Germanium diode में लगभग 0.3V माना जाता है। इसका मतलब यह है कि जब तक applied voltage इस opposition को overcome नहीं करेगा, diode conduct नहीं करेगा। यही कारण है कि diode को current के लिए one-way gate की तरह समझाया जाता है। यह पूरी तरह ideal one-way device नहीं होता, लेकिन practical circuits में इसका behavior उसी तरह माना जाता है।

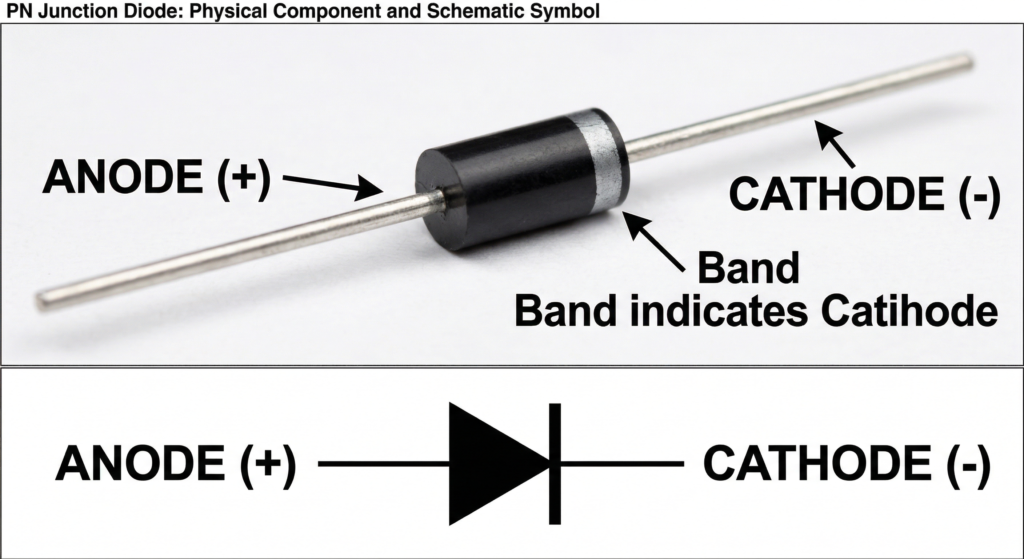

Diode के symbol को पहचानना भी बहुत जरूरी है। सामान्य diode symbol में एक तरफ anode (A) और दूसरी तरफ cathode (K) होता है। Symbol में cathode side पर line बनी होती है, और actual diode body पर भी अक्सर एक band cathode को दिखाती है। Current की conventional direction anode से cathode की ओर मानी जाती है, जबकि electrons का flow opposite direction में होता है। Exam और practical में diode symbol, cathode band, और polarity पहचानना बहुत important skill है।\

PN Junction Diode को पहचानना और उसके Terminals (Anode और Cathode) का पता लगाना बहुत आसान है। यहाँ इसे पहचानने के मुख्य तरीके दिए गए हैं:

PN Junction Diode को पहचानना और उसके Terminals (Anode और Cathode) का पता लगाना

1. भौतिक पहचान (Physical Identification)

ज्यादातर सामान्य डायोड (जैसे 1N4007) काले रंग के बेलनाकार (Cylindrical) होते हैं।

• सिल्वर पट्टी (Silver Band): डायोड के एक सिरे पर एक सिल्वर या सफेद रंग की पट्टी बनी होती है। जिस तरफ यह पट्टी होती है, वह सिरा Cathode (-) कहलाता है।
• दूसरा सिरा: जिस तरफ कोई पट्टी नहीं होती, वह सिरा Anode (+) कहलाता है।

2. मल्टीमीटर से पहचान (Testing with Multimeter)

अगर डायोड की पट्टी मिट गई हो, तो आप डिजिटल मल्टीमीटर का उपयोग कर सकते हैं:

• Step 1: मल्टीमीटर को Diode Test Mode (जिस पर डायोड का सिंबल बना हो) पर सेट करें।
• Step 2: मल्टीमीटर की लाल (Positive) प्रोब को एक सिरे पर और काली (Negative) प्रोब को दूसरे सिरे पर लगाएं।
• Forward Bias (सही जुड़ाव): यदि मल्टीमीटर कुछ रीडिंग (जैसे 0.5 से 0.7) दिखाता है, तो लाल प्रोब वाला सिरा Anode है और काली प्रोब वाला सिरा Cathode है।
• Reverse Bias: यदि आप प्रोब्स को उल्टा करते हैं और मल्टीमीटर ‘1’ या ‘OL’ (Open Loop) दिखाता है, तो इसका मतलब है कि डायोड सही दिशा में करंट नहीं जाने दे रहा है।

मुख्य बिंदु (Summary Table)

Diode Forward Bias

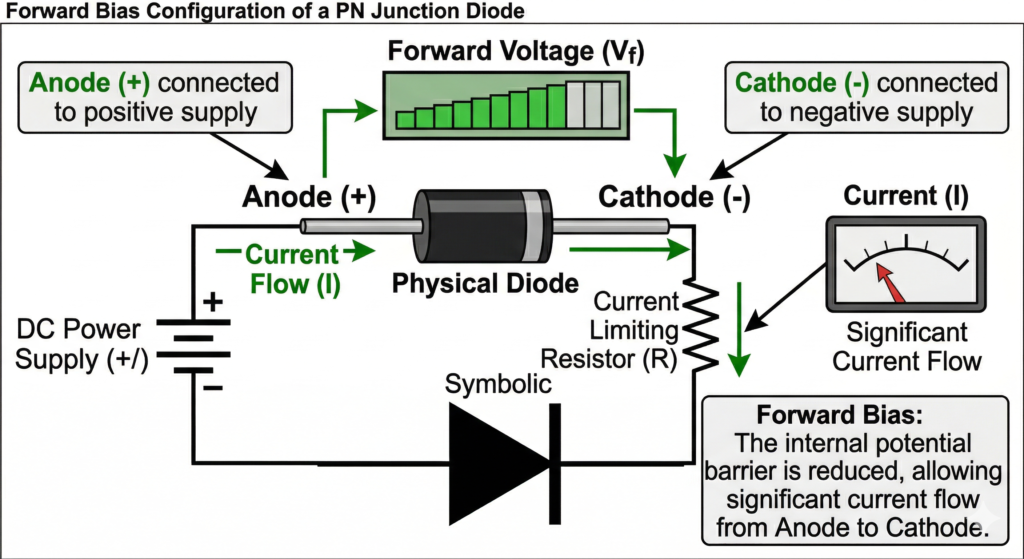

Forward bias तब होता है जब diode के P-side यानी anode को battery के positive terminal से और N-side यानी cathode को negative terminal से जोड़ा जाता है। इस connection से depletion region पतली हो जाती है और barrier potential कम प्रभावी हो जाता है। जब applied voltage barrier potential से अधिक हो जाता है, diode conduct करने लगता है और current flow शुरू हो जाता है। इसलिए forward bias में diode एक closed switch की तरह behave करता है, हालांकि उसमें थोड़ी voltage drop रहती है।

Forward biased silicon diode में लगभग 0.7V drop और germanium diode में लगभग 0.3V drop होता है। Practical circuits में इसे diode forward voltage drop कहते हैं। उदाहरण के लिए यदि किसी circuit में silicon diode लगाया गया है, तो load तक पहुँचने वाला voltage source voltage से लगभग 0.7V कम हो सकता है। यही बात rectifier circuits में भी दिखाई देती है। इसलिए calculation करते समय diode voltage drop को ignore नहीं करना चाहिए, खासकर low-voltage circuits में।

Diode Reverse bias

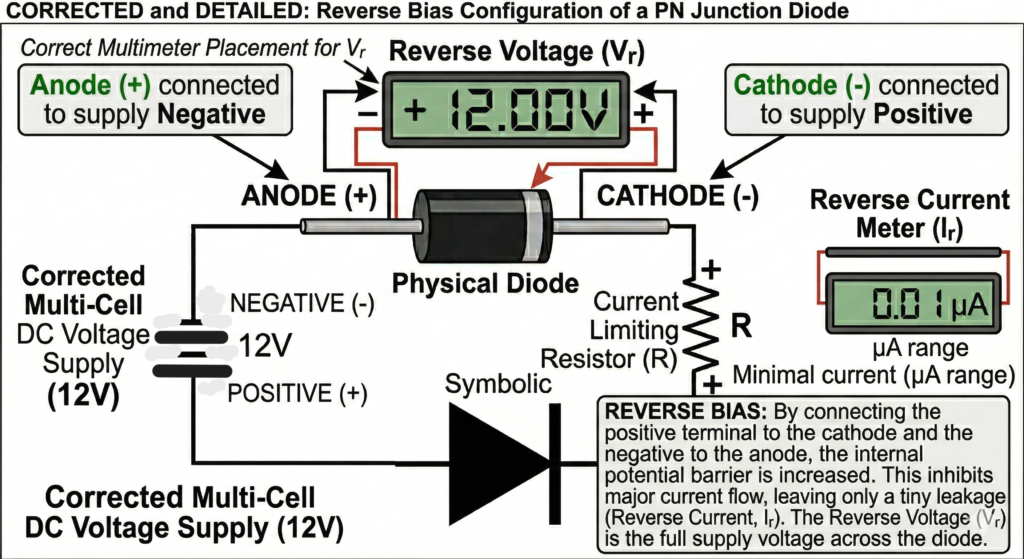

Reverse bias तब होता है जब diode के anode को negative terminal से और cathode को positive terminal से जोड़ा जाता है। इस स्थिति में depletion region और चौड़ी हो जाती है तथा diode current को लगभग रोक देता है। Reverse bias में केवल बहुत छोटा reverse saturation current flow करता है, जो सामान्यत: बहुत कम होता है। लेकिन यदि reverse voltage बहुत अधिक बढ़ जाए, तो breakdown हो सकता है। Normal diode में यह नुकसानदेह हो सकता है, जबकि Zener diode में इसी property का उपयोग useful काम के लिए किया जाता है।

Rectifiers and Zener as Voltage Regulators

Rectifier वह circuit है जो AC (Alternating Current) को DC (Direct Current) में बदलता है। Diode rectifier का मुख्य component होता है, क्योंकि diode current को केवल एक दिशा में जाने देता है। Rectifiers तीन मुख्य प्रकार के होते हैं: Half-wave rectifier, Full-wave rectifier, और Bridge rectifier। इनका उपयोग power supplies में बहुत common है। जब AC supply को electronic circuits के लिए suitable DC में बदलना होता है, तब rectifier circuit लगाया जाता है। Output पूरी तरह pure DC नहीं होती, बल्कि pulsating DC होती है, जिसे आगे filter से smooth किया जाता है।

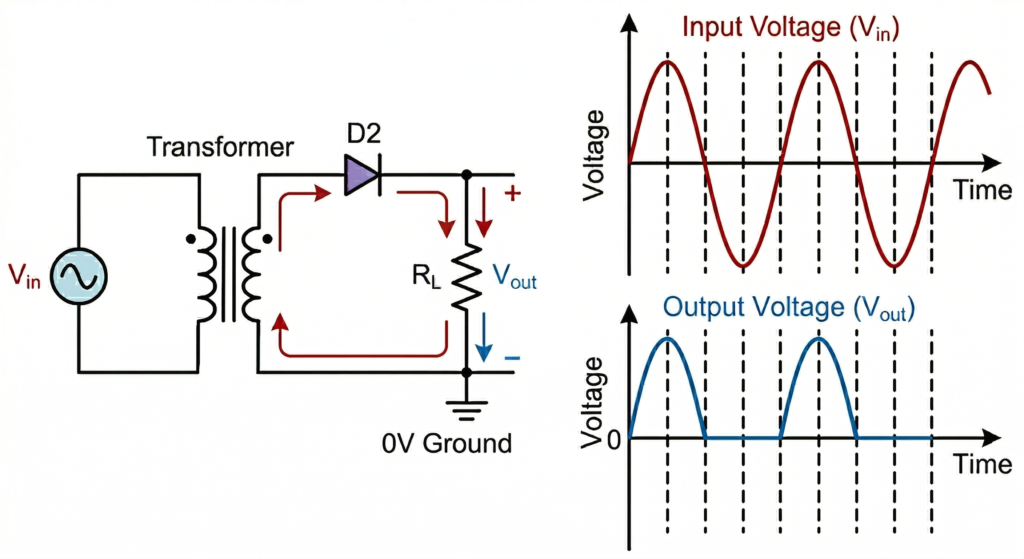

Half-Wave Rectifier

Half-wave rectifier में केवल एक diode उपयोग किया जाता है। यह AC input के केवल एक half cycle को pass करता है और दूसरे half cycle को block कर देता है। इसलिए output में केवल एक दिशा के pulses मिलते हैं। इसका circuit सरल और सस्ता होता है, लेकिन efficiency कम होती है। Half-wave rectifier की maximum efficiency लगभग 40.6% होती है। इसका average DC output formula है:

Vdc = Vm / π
और current के लिए:
Idc = Im / π

यह basic learning और low-power applications के लिए useful है, लेकिन practical high-efficiency circuits में कम उपयोग होता है।

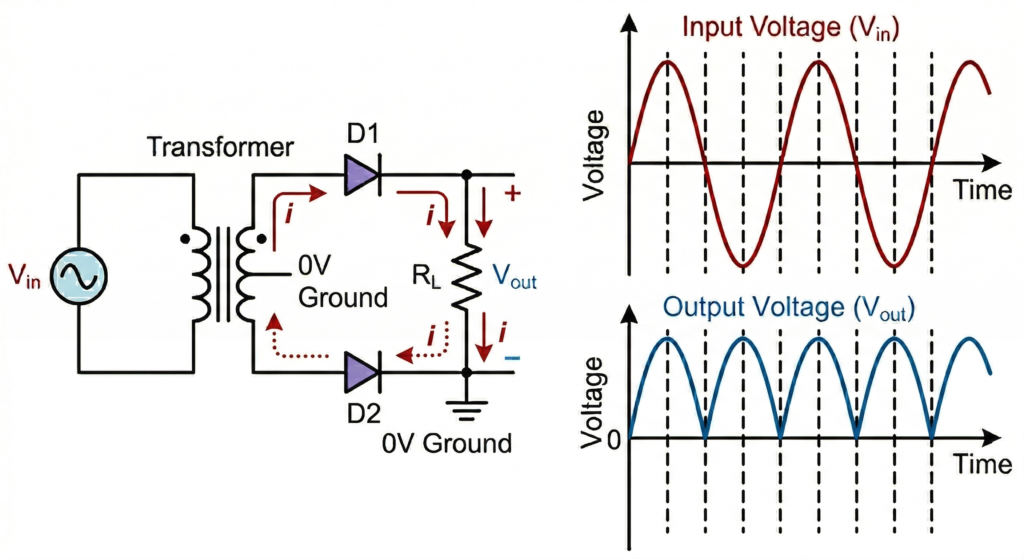

Full-Wave Rectifier

Full-wave rectifier AC input के दोनों half cycles का उपयोग करता है, इसलिए इसका output half-wave rectifier से बेहतर होता है। इसे दो diodes और center-tapped transformer से बनाया जा सकता है। Full-wave rectifier की maximum efficiency लगभग 81.2% होती है। इसका average DC output formula है:

Vdc = 2Vm / π
और current के लिए:
Idc = 2Im / π

क्योंकि इसमें दोनों half cycles उपयोग होते हैं, ripple कम होता है और output अधिक smooth होती है। इसी कारण full-wave rectifier half-wave की तुलना में अधिक efficient और practical माना जाता है।

Bridge Rectifier

Bridge rectifier भी full-wave rectification करता है, लेकिन इसमें center-tapped transformer की जरूरत नहीं होती। इसमें चार diodes bridge form में जुड़े होते हैं। AC input के positive और negative दोनों half cycles में current load से same direction में flow करता है। Bridge rectifier का सबसे बड़ा फायदा यह है कि transformer utilization अच्छा होता है और circuit practical applications में बहुत widely used है। इसका efficiency value full-wave rectifier की तरह लगभग 81.2% तक हो सकती है, जबकि construction कई मामलों में अधिक convenient होता है।

Rectifier circuits

Rectifier circuits में कुछ महत्वपूर्ण formulas भी याद रखने चाहिए। Ripple factor half-wave rectifier के लिए लगभग 1.21 और full-wave rectifier के लिए लगभग 0.482 होता है। Form factor half-wave rectifier का लगभग 1.57 और full-wave rectifier का लगभग 1.11 होता है। Peak inverse voltage यानी PIV भी महत्वपूर्ण है। Half-wave rectifier में PIV = Vm, center-tapped full-wave rectifier में PIV = 2Vm, और bridge rectifier में प्रत्येक diode के लिए PIV = Vm होता है। इन values का उपयोग diode selection और circuit safety में किया जाता है।

Zener diode

अब बात करते हैं Zener diode की, जो एक special purpose diode है। यह सामान्य diode की तरह forward bias में काम कर सकता है, लेकिन इसका मुख्य उपयोग reverse bias breakdown region में होता है। जब reverse voltage Zener breakdown voltage तक पहुँचता है, तो यह diode controlled breakdown में conduct करने लगता है और voltage को लगभग constant बनाए रखता है। यही कारण है कि Zener diode को voltage regulator के रूप में उपयोग किया जाता है। यदि load या input voltage में थोड़ा बदलाव भी हो, तो Zener output voltage को stable रखने में मदद करता है।

Zener diode regulator circuit

Zener diode regulator circuit में आमतौर पर Zener diode को load के parallel जोड़ा जाता है और उसके साथ एक series resistor लगाया जाता है। यह resistor current को limit करता है, ताकि Zener damage न हो। मान लीजिए input voltage variable है लेकिन हमें output पर fixed 5.1V चाहिए, तो 5.1V Zener diode use किया जा सकता है। जब input बढ़ता है, resistor extra voltage drop करता है और Zener output को लगभग constant रखता है। यह simple लेकिन बहुत effective regulation method है, खासकर low-current circuits में।

Zener diode selection करते समय Vz (Zener voltage), Iz (Zener current), और power rating देखना जरूरी है। Zener power formula है:

Pz = Vz × Iz
Series resistor का formula:
Rs = (Vin – Vz) / I

जहाँ I total current है। अगर resistor सही value का नहीं चुना गया, तो या तो Zener regulate नहीं करेगा या overheat हो सकता है। इसलिए design में proper calculation बहुत जरूरी है। ITI students के लिए यह समझना उपयोगी है कि Zener diode stabilizer, reference voltage circuit, meter protection, और over-voltage protection में practical रूप से इस्तेमाल होता है।

Important Diode Symbols Identification

P-N junction diode Symbol

Normal P-N junction diode का symbol एक arrow-like triangular style का नहीं, बल्कि एक straight line with junction indication type में दिखाया जाता है जहाँ current anode से cathode की ओर माना जाता है। Symbol में line side cathode को represent करती है। Real diode component में cathode side पर printed band या ring बनी होती है। Practical board testing के समय यह band बहुत helpful होती है। Diode का सही orientation बहुत जरूरी है, क्योंकि उल्टा लगाने पर circuit काम नहीं करेगा।

Zener diode Symbol

Zener diode का symbol सामान्य diode जैसा ही होता है, लेकिन cathode line थोड़ी bent या stylized होती है। इससे यह identify किया जाता है कि यह सामान्य rectifier diode नहीं, बल्कि Zener diode है। Circuit diagram पढ़ते समय symbol पहचानना जरूरी है, क्योंकि rectifier diode और Zener diode का use अलग-अलग purpose के लिए होता है। कई students exam में यही confusion कर देते हैं कि कौन-सा diode AC to DC conversion के लिए है और कौन voltage regulation के लिए।

LED diode और photodiode Symbol

LED diode और photodiode जैसे other diode symbols भी अलग होते हैं, लेकिन इस topic में मुख्य focus rectifier diode और Zener diode पर है। Symbol identification का आसान तरीका यह है: cathode line को ध्यान से देखें, body band पहचानें, और circuit function समझें। यदि circuit AC input के बाद लगा है तो diode शायद rectification के लिए है। यदि load के parallel reverse bias में लगा है और fixed output दिया जा रहा है, तो वह Zener diode होने की संभावना है।

10 Short Question Answer in Hindi

1. P-N junction diode क्या है?
Ans – P-type और N-type semiconductor को जोड़कर बना device P-N junction diode कहलाता है। यह current को मुख्य रूप से एक दिशा में flow करने देता है।

2. Forward bias क्या होता है?
Ans – जब P-side को positive और N-side को negative terminal से जोड़ा जाता है, तो उसे forward bias कहते हैं। इसमें diode conduct करता है।

3. Reverse bias क्या होता है?
Ans – जब P-side को negative और N-side को positive terminal से जोड़ा जाता है, तो उसे reverse bias कहते हैं। इसमें diode लगभग current रोक देता है।

4. Silicon diode का barrier potential कितना होता है?
Ans – Silicon diode का barrier potential लगभग 0.7V होता है।

5. Germanium diode का barrier potential कितना होता है?
Ans – Germanium diode का barrier potential लगभग 0.3V होता है।

6. Half-wave rectifier क्या करता है?
Ans – यह AC input के केवल एक half cycle को DC output में बदलता है।

7. Full-wave rectifier की efficiency कितनी होती है?
Ans – Full-wave rectifier की maximum efficiency लगभग 81.2% होती है।

8. Bridge rectifier में कितने diode लगते हैं?
Ans – Bridge rectifier में 4 diodes उपयोग किए जाते हैं।

9. Zener diode का मुख्य उपयोग क्या है?
Ans – Zener diode का मुख्य उपयोग voltage regulation के लिए किया जाता है।

10. Zener diode को circuit में कैसे जोड़ा जाता है?
Ans – इसे सामान्यत: reverse bias में load के parallel जोड़ा जाता है और series resistor के साथ use किया जाता है।

P-N junction, forward bias, reverse bias, rectifiers, और Zener diode electronics के ऐसे fundamental topics हैं जिन्हें समझ लेने पर कई दूसरे chapters अपने-आप आसान हो जाते हैं। Half-wave, full-wave, और bridge rectifiers AC to DC conversion के practical तरीके हैं, जबकि Zener diode DC voltage को stable रखने में मदद करता है। इनके symbols, formulas, efficiency, और working principles ITI students के लिए exam और practical दोनों में अत्यंत महत्वपूर्ण हैं।

अगर इन concepts को diagram, polarity, और current flow के साथ समझा जाए, तो electronics याद करने का नहीं बल्कि समझने का subject बन जाता है। Regular revision, formula practice, और circuit observation से यह chapter बहुत मजबूत हो सकता है। इस guide को आप quick notes की तरह भी use कर सकते हैं और detailed understanding के लिए भी।
