How to Test PNP and NPN Transistors

मल्टीमीटर का उपयोग करके NPN (Negative-Positive-Negative) और PNP(Positive-Negative-Postivie) ट्रांजिस्टर का परीक्षण किया जा सकता है। दोनों प्रकार के ट्रांजिस्टर के परीक्षण के लिए सामान्य चरण यहां दिए गए हैं:

NPN ट्रांजिस्टर क्या होता है?

एक एनपीएन (नकारात्मक-सकारात्मक-नकारात्मक) ट्रांजिस्टर द्विध्रुवी जंक्शन ट्रांजिस्टर (बीजेटी) के दो मुख्य प्रकारों में से एक है, दूसरा पीएनपी (सकारात्मक-नकारात्मक-सकारात्मक) है। ट्रांजिस्टर अर्धचालक उपकरण हैं जो इलेक्ट्रॉनिक सिग्नल को बढ़ाते या स्विच करते हैं। एनपीएन ट्रांजिस्टर का व्यापक रूप से प्रवर्धन और स्विचिंग सहित विभिन्न अनुप्रयोगों के लिए इलेक्ट्रॉनिक सर्किट में उपयोग किया जाता है।

PNP ट्रांजिस्टर क्या होता है?

एक पीएनपी (पॉजिटिव-नेगेटिव-पॉजिटिव) ट्रांजिस्टर दो मुख्य प्रकार के द्विध्रुवी जंक्शन ट्रांजिस्टर (बीजेटी) में से एक है, दूसरा एनपीएन (नेगेटिव-पॉजिटिव-नेगेटिव) है। एनपीएन ट्रांजिस्टर की तरह, पीएनपी ट्रांजिस्टर अर्धचालक उपकरण हैं जिनका उपयोग इलेक्ट्रॉनिक सर्किट में प्रवर्धन और स्विचिंग के लिए किया जाता है।

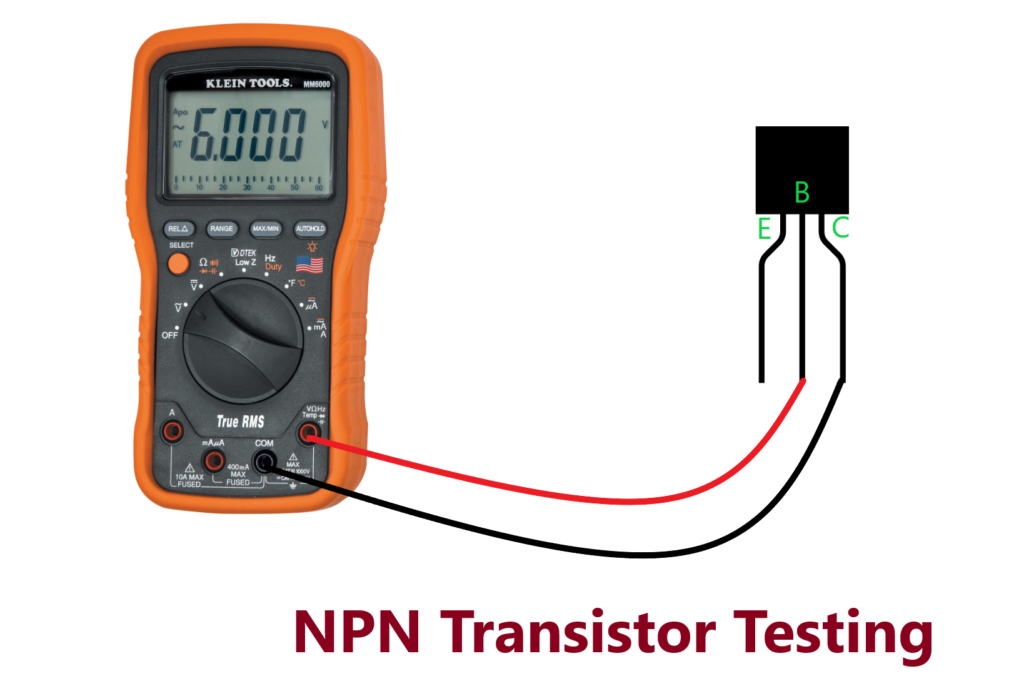

NPN ट्रांजिस्टर का परीक्षण:

How to Test PNP and NPN Transistors
  1. पिन की पहचान करें:
    • एनपीएन ट्रांजिस्टर में तीन पिन होते हैं: कलेक्टर (सी), बेस (बी), और एमिटर (ई)।
    • ट्रांजिस्टर को अपने सामने सपाट भाग और पिन नीचे की ओर करके पकड़ें। बाएं से दाएं, पिन कलेक्टर, बेस और एमिटर हैं।
  2. मल्टीमीटर सेट करें:
    • अपने मल्टीमीटर को डायोड परीक्षण मोड में बदलें। इसे आमतौर पर डायोड प्रतीक या “hFE” प्रतीक द्वारा दर्शाया जाता है।
  3. टेस्टिंग कलेक्टर टू बेस (सी-बी):
    • सकारात्मक (लाल) जांच को कलेक्टर (सी) पर और नकारात्मक (काला) जांच को आधार (बी) पर रखें।
    • मल्टीमीटर को वोल्टेज ड्रॉप दिखाना चाहिए। यह इंगित करता है कि सी-बी जंक्शन काम कर रहा है।
  4. टेस्टिंग कलेक्टर टू एमिटर (सी-ई):
    • सकारात्मक (लाल) जांच को कलेक्टर (सी) पर रखते हुए नकारात्मक (काली) जांच को उत्सर्जक (ई) पर ले जाएं।
    • आपको सी-ई जंक्शन की कार्यक्षमता की पुष्टि करते हुए वोल्टेज में गिरावट दिखनी चाहिए।
  5. टेस्टिंग बेस टू एमिटर (बी-ई):
    • अंत में, सकारात्मक (लाल) जांच को आधार (बी) पर और नकारात्मक (काला) जांच को उत्सर्जक (ई) पर रखें।
    • आपको वोल्टेज में गिरावट दिखनी चाहिए, जो दर्शाता है कि बी-ई जंक्शन काम कर रहा है।

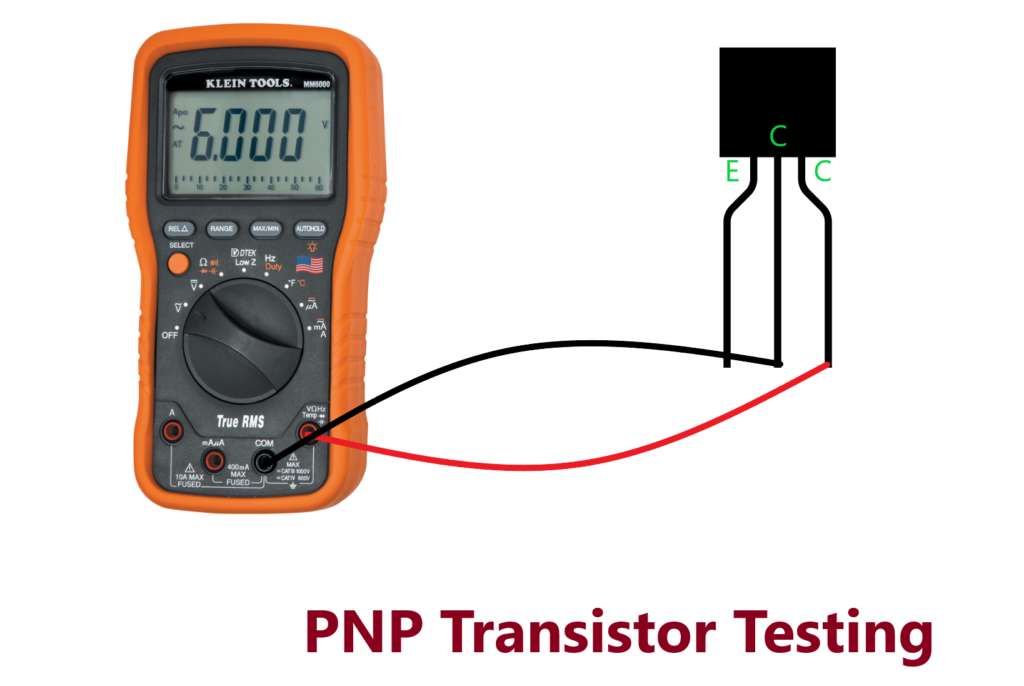

PNP ट्रांजिस्टर का परीक्षण:

How to Test PNP and NPN Transistors

उपरोक्त चरणों का पालन करें, लेकिन ध्रुवों को उलट दें:

  1. पिन की पहचान करें:
    • पीएनपी ट्रांजिस्टर को भी इसी तरह पकड़ें लेकिन सपाट हिस्सा आपकी ओर और पिन नीचे की ओर। बाएं से दाएं, पिन एमिटर, बेस और कलेक्टर हैं।
  2. मल्टीमीटर सेट करें:
    • मल्टीमीटर को डायोड टेस्टिंग मोड में रखें।
  3. एमिटर का बेस (ई-बी) पर परीक्षण:
    • सकारात्मक (लाल) जांच को उत्सर्जक (ई) पर और नकारात्मक (काला) जांच को आधार (बी) पर रखें। आपको वोल्टेज में गिरावट दिखनी चाहिए।
  4. कलेक्टर (ई-सी) के लिए परीक्षण उत्सर्जक:
    • सकारात्मक (लाल) जांच को उत्सर्जक (ई) पर रखते हुए नकारात्मक (काली) जांच को कलेक्टर (सी) पर ले जाएं। आपको वोल्टेज में गिरावट का निरीक्षण करना चाहिए।
  5. कलेक्टर (बी-सी) को परीक्षण आधार:
    • अंत में, सकारात्मक (लाल) जांच को आधार (बी) पर और नकारात्मक (काला) जांच को कलेक्टर (सी) पर रखें। आपको वोल्टेज में गिरावट दिखनी चाहिए।

टिप्पणियाँ (Notes):

  • यदि कोई वोल्टेज ड्रॉप नहीं है या यदि मल्टीमीटर “OL” (खुला लूप) पढ़ता है, तो ट्रांजिस्टर दोषपूर्ण हो सकता है।
  • कुछ मल्टीमीटर में एक विशिष्ट ट्रांजिस्टर परीक्षण फ़ंक्शन होता है मार्गदर्शन के लिए अपने मल्टीमीटर का मैनुअल देखें।
  • ये परीक्षण ट्रांजिस्टर की कार्यक्षमता की बुनियादी जांच प्रदान करते हैं लेकिन सभी संभावित मुद्दों को प्रकट नहीं कर सकते हैं। अधिक व्यापक परीक्षण के लिए, आपको विशेष उपकरण की आवश्यकता हो सकती है।
