Learn Welding Symbols Chart with complete meanings, types, PDF, examples, and welding drawing symbols. Complete guide for ITI, NCVT and welding students.ITI Fitter Very Most Important Welding Symbols Chart for ITI Fitter theory and Engineering Drawing PDF for NIMI CBT Examination all Symbols are Important.
वेल्डिंग सिंबल्स क्या हैं?
वेल्डिंग सिंबल्स (Welding Symbols) वे चिन्ह होते हैं जिनका उपयोग वेल्डिंग ड्रॉइंग या इंजीनियरिंग ड्रॉइंग में किया जाता है ताकि यह बताया जा सके कि किसी जॉइंट (Joint) पर किस प्रकार की वेल्डिंग की जाएगी। इन चिन्हों की मदद से वेल्डर को यह जानकारी मिलती है कि वेल्ड की लोकेशन, प्रकार, साइज़, गहराई और कोण क्या होंगे।
उदाहरण के लिए, फिलेट वेल्ड, ग्रूव वेल्ड, बट वेल्ड आदि के लिए अलग-अलग सिंबल्स निर्धारित किए गए हैं। इस प्रकार वेल्डिंग सिंबल्स के माध्यम से जटिल जानकारी को आसान चिन्हों में व्यक्त किया जाता है, जिससे निर्माण कार्य में सटीकता और दक्षता बढ़ती है।
वेल्डिंग सिंबल्स की परिभाषा
वेल्डिंग सिंबल्स ऐसे मानक संकेत (Standard Symbols) हैं जिनका उपयोग वेल्डिंग जॉइंट्स को दर्शाने के लिए इंजीनियरिंग या फेब्रिकेशन ड्रॉइंग्स में किया जाता है। इनका उद्देश्य यह बताना होता है कि वेल्डिंग कहाँ, कैसे और किस तरह की करनी है।
वेल्डिंग सिंबल्स का उपयोग क्यों किया जाता है
वेल्डिंग सिंबल्स की मदद से ड्रॉइंग पढ़ने वाला व्यक्ति (जैसे वेल्डर या फैब्रिकेटर) को सटीक जानकारी मिलती है कि किस प्रकार का वेल्ड चाहिए, उसकी गहराई, कोण और स्थिति क्या होगी। इससे गलतियों की संभावना कम होती है और समय की बचत होती है।
वेल्डिंग सिंबल्स कहाँ उपयोग किए जाते हैं
वेल्डिंग सिंबल्स का उपयोग आई.टी.आई. (ITI), एन.सी.वी.टी. (NCVT), वर्कशॉप और इंडस्ट्री में व्यापक रूप से किया जाता है।
वेल्डिंग सिंबल्स का उपयोग इंजीनियरिंग ड्रॉइंग और तकनीकी डिज़ाइन में किया जाता है ताकि वेल्डर को यह समझाया जा सके कि वेल्ड कहाँ, किस प्रकार और कितने आकार में करना है।
मुख्य उपयोग:
- इंजीनियरिंग ड्रॉइंग में
मशीन और स्ट्रक्चर की ड्रॉइंग पर वेल्ड की जानकारी देने के लिए। - स्टील फैब्रिकेशन इंडस्ट्री में
गेट, ब्रिज, बिल्डिंग फ्रेम, टॉवर आदि बनाने में। - पाइपलाइन उद्योग में
तेल, गैस और पानी की पाइप वेल्डिंग के लिए। - ऑटोमोबाइल उद्योग में
कार, ट्रक, बाइक और अन्य वाहनों के पार्ट्स जोड़ने में। - शिप बिल्डिंग में
जहाजों के विभिन्न भागों को जोड़ने में। - रेलवे उद्योग में
रेल कोच और अन्य संरचनाओं के निर्माण में। - मैन्युफैक्चरिंग और मशीन निर्माण में
मशीनों के पार्ट्स जोड़ने और निर्माण के लिए। - ITI और NCVT प्रशिक्षण में
छात्रों को वेल्डिंग ड्रॉइंग पढ़ना और समझना सिखाने के लिए।
वेल्डिंग सिंबल्स का उपयोग इंजीनियरिंग ड्रॉइंग, स्टील फैब्रिकेशन, पाइपलाइन, ऑटोमोबाइल, शिप बिल्डिंग, रेलवे और मैन्युफैक्चरिंग उद्योगों में किया जाता है। इन सिंबल्स की सहायता से वेल्डर को वेल्ड के प्रकार, स्थान और आकार की सही जानकारी मिलती है।
Fitter Welding Symbols Chart
| Type Welding | Sectional Representation & Symbol |
|---|---|
| Single Bevel Butt Weld with board Root Face |  |
| Butt Weld between flanged Plates (Flanges melted down completely) |  |
| Single- J butt weld |  |
| Single V butt weld with board root face |  |
| Single V butt weld |  |
| Plug weld (Circular or Elongated hold, completely filled) |  |
| Square butt Weld |  |
| Spot Weld (Resistance or Arc Welding or projection weld) |  |
| Single bevel butt Weld |  |
| Flat (Flush) single-V butt weld |  |
| Fillet weld |  |
| Concave fillet weld |  |
| Backing or sealing run |  |
| Flat (Flush) single V butt weld with flat backing run |  |
| single butt weld |  |
| Convex double V butt weld |  |
| Seam weld |  |
वेल्डिंग सिंबल्स के प्रकार, अर्थ और उपयोग
| Symbol | Name | Use | Example |
|---|---|---|---|
| △ | Fillet weld | Joining T-joints | Structural steel |
| V | V-groove | Thick plates | Pipe welding |
| U | U-groove | Heavy fabrication | Pressure vessel |
| J | J-groove | Single-side preparation | Industry use |
| Square | Square groove | Thin plates | Sheet metal |
वेल्डिंग सिंबल्स कैसे पढ़ें

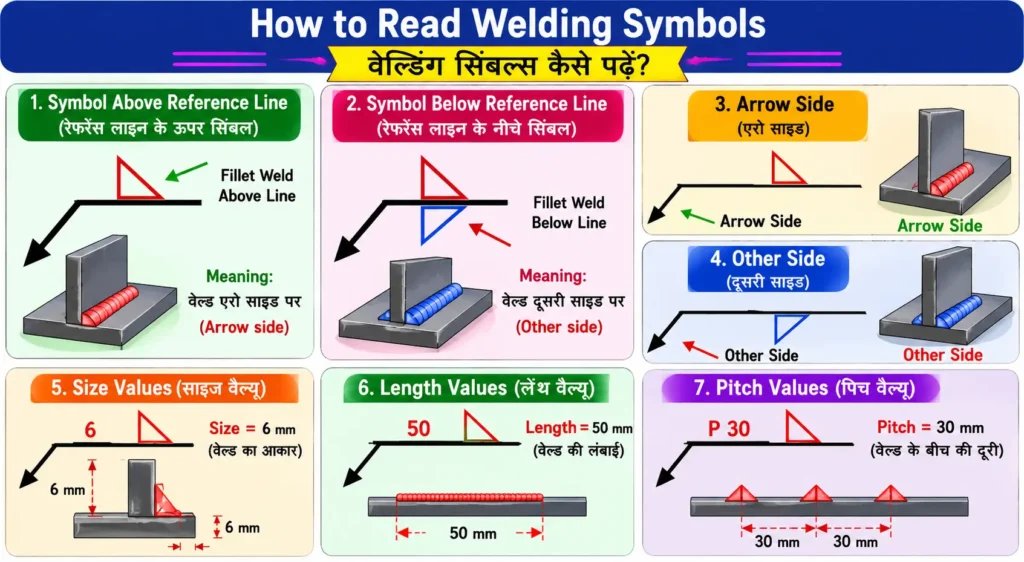

वेल्डिंग सिंबल्स ड्रॉइंग की भाषा होते हैं, जो वेल्डर को यह जानकारी देते हैं कि किसी जॉइंट पर किस प्रकार की वेल्ड करनी है, उसकी स्थिति क्या होगी, और उसका आकार या लंबाई कितनी होगी। वेल्डिंग ड्रॉइंग को सही तरीके से पढ़ने के लिए इन सिंबल्स की संरचना और उनके भागों को समझना आवश्यक है।
वेल्डिंग सिंबल्स मुख्यतः रेफरेंस लाइन (Reference Line), एरो (Arrow), और सिंबल (Weld Symbol) से मिलकर बनते हैं। नीचे प्रत्येक भाग का विवरण दिया गया है:
1. रेफरेंस लाइन के ऊपर का सिंबल (Symbol Above Reference Line)
जब वेल्डिंग सिंबल रेफरेंस लाइन के ऊपर दिया जाता है, तो इसका अर्थ है कि वेल्ड जॉइंट के उस हिस्से पर किया जाएगा जो एरो के विपरीत दिशा में है, यानी दूसरी ओर (Other Side) पर।
उदाहरण: यदि किसी ड्रॉइंग में ग्रूव वेल्ड सिंबल लाइन के ऊपर दिखाया गया है, तो वह वेल्ड जॉइंट की दूसरी तरफ किया जाना चाहिए।
2. रेफरेंस लाइन के नीचे का सिंबल (Symbol Below Reference Line)
यदि वेल्डिंग सिंबल रेफरेंस लाइन के नीचे बना हुआ है, तो इसका अर्थ है कि वेल्ड को एरो की दिशा वाली ओर (Arrow Side) पर करना है। यह नियम वेल्डिंग ड्रॉइंग्स में बहुत महत्त्वपूर्ण होता है क्योंकि इससे यह तय होता है कि वेल्डर किस साइड पर काम करेगा।
3. एरो साइड (Arrow Side)
एरो (Arrow) वेल्डिंग सिंबल का मुख्य भाग होता है जो यह बताता है कि वेल्डिंग किस जॉइंट पर की जानी है।
- यदि सिंबल रेफरेंस लाइन के नीचे है → वेल्ड एरो साइड पर होगा।
- यदि सिंबल रेफरेंस लाइन के ऊपर है → वेल्ड दूसरी साइड पर होगा।
एरो किसी विशेष प्लेट, पाइप या फ्रेम के उस भाग को इंगित करता है जहाँ वेल्ड की आवश्यकता होती है।
4. दूसरी ओर (Other Side)
Other Side वह हिस्सा होता है जो एरो द्वारा इंगित दिशा के विपरीत होता है। इसका संकेतक वेल्डिंग सिंबल की स्थिति द्वारा तय होता है। उदाहरण के लिए, यदि किसी जॉइंट में दोनों साइड पर वेल्डिंग चाहिए, तो सिंबल को रेफरेंस लाइन के ऊपर और नीचे दोनों ओर दिखाया जाता है।
5. साइज वैल्यूज़ (Size Values)
वेल्डिंग सिंबल के पास अक्सर संख्याएं (Numbers) दी जाती हैं जो उस वेल्ड के आकार (Size) को दर्शाती हैं।
उदाहरण:
- फिलेट वेल्ड के लिए यह साइज वेल्ड के पैर (Leg) की लंबाई को दिखाता है।
- ग्रूव वेल्ड के लिए यह वेल्ड की गहराई या गू्रव की गहराई बताता है।
यह जानकारी वेल्डिंग की गुणवत्ता और स्ट्रेंथ दोनों के लिए बहुत आवश्यक होती है।
6. लंबाई (Length Values)
कई बार वेल्डिंग ड्रॉइंग में यह भी बताया जाता है कि वेल्ड कितनी लंबाई तक करनी है।
- यह रेफरेंस लाइन के दाएँ हिस्से में लिखा जाता है।
- यदि केवल आंशिक (intermittent) वेल्डिंग करनी हो, तो यह लंबाई बार-बार दोहराई जाती है।
उदाहरण:
“6 – 50” का अर्थ है — प्रत्येक 6 मिमी लंबाई के वेल्ड 50 मिमी के अंतराल पर किए जाएंगे।
7. पिच वैल्यूज़ (Pitch Values)
Pitch Value वह दूरी होती है जो दो लगातार वेल्डों के केंद्रों के बीच होती है।
- इसे “Length” की वैल्यू के बाद दिया जाता है।
- इससे यह तय होता है कि वेल्डिंग कहां-कहां पर दोहराई जाएगी।
उदाहरण: यदि किसी सिंबल में “10 – 50” लिखा हो, तो इसका अर्थ है कि 10 मिमी लंबाई के वेल्ड्स 50 मिमी के अंतर पर दोहराए जाएंगे।
Most Important Question Answer
वेल्डिंग सिंबल्स क्या हैं?
वेल्डिंग सिंबल्स वे मानक चिन्ह (Standard Symbols) हैं जो वेल्डिंग ड्रॉइंग में उपयोग किए जाते हैं ताकि यह बताया जा सके कि किसी जॉइंट पर किस प्रकार की वेल्डिंग की जाएगी, उसकी स्थिति, आकार और प्रकार क्या होगा।
वेल्डिंग सिंबल्स महत्त्वपूर्ण क्यों हैं?
वेल्डिंग सिंबल्स महत्त्वपूर्ण इसलिए हैं क्योंकि:
- ये डिजाइनर और वेल्डर के बीच स्पष्ट संचार (Clear Communication) सुनिश्चित करते हैं।
- वेल्डिंग की सटीकता, गुणवत्ता और दक्षता बढ़ाते हैं।
- ड्रॉइंग पढ़ने में समय बचाते हैं और त्रुटियाँ कम करते हैं।
फिलेट वेल्ड सिंबल क्या होता है?
फिलेट वेल्ड सिंबल एक त्रिकोण के आकार का चिन्ह होता है जिसे दो प्लेटों के बीच कोने (Corner), टी-जॉइंट (T-Joint) या लैप जॉइंट (Lap Joint) के लिए प्रयोग किया जाता है। इसका उपयोग दो धातु सतहों को 90° कोण पर जोड़ने के लिए किया जाता है।
ग्रूव वेल्ड क्या है?
ग्रूव वेल्ड वह वेल्ड होता है जिसमें दो प्लेटों के किनारों को किसी विशेष आकार (जैसे V, U, J, Bevel आदि) में काटकर जोड़ा जाता है। यह आमतौर पर मोटी प्लेटों के लिए प्रयोग किया जाता है ताकि पूर्ण पैठ (Full Penetration) प्राप्त हो सके।
एरो लाइन क्या होती है?
एरो लाइन वेल्डिंग सिंबल का वह भाग है जो यह दर्शाता है कि वेल्डिंग किस जॉइंट या भाग पर की जानी है।
यह रेफरेंस लाइन से जुड़ी होती है और जॉइंट के किसी विशेष बिंदु की ओर इशारा करती है।
रेफरेंस लाइन क्या होती है?
रेफरेंस लाइन वेल्डिंग सिंबल का मुख्य भाग (Main Element) होती है जिसके ऊपर या नीचे वेल्ड सिंबल बनाए जाते हैं।
- ऊपर का सिंबल (Above Line) = दूसरी साइड (Other Side) पर वेल्ड।
- नीचे का सिंबल (Below Line) = एरो साइड (Arrow Side) पर वेल्ड।
AWS वेल्डिंग स्टैंडर्ड क्या है?
AWS (American Welding Society) एक अंतरराष्ट्रीय संगठन है जो वेल्डिंग प्रक्रियाओं, सिंबल्स, और मानकों को परिभाषित करता है।
- वेल्डिंग सिंबल्स के लिए मानक है: AWS A2.4 – Standard Symbols for Welding, Brazing, and Nondestructive Examination.
वेल्डिंग ब्लूप्रिंट सिंबल्स को कैसे पढ़ें?
वेल्डिंग ब्लूप्रिंट को पढ़ते समय ध्यान दें:
- सिंबल की स्थिति (रेफरेंस लाइन के ऊपर या नीचे)
- एरो की दिशा (Arrow Side या Other Side)
- संख्याएं (Size, Length, Pitch Values)
- अतिरिक्त चिन्ह (Tail, Finish Symbols, Contour Symbols)
इन सभी तत्वों को मिलाकर वेल्डिंग निर्देश पूरे समझे जाते हैं।
ITI परीक्षा में कौन-कौन से वेल्डिंग सिंबल्स पूछे जाते हैं?
ITI और NCVT परीक्षाओं में सामान्यत: निम्नलिखित सिंबल्स पूछे जाते हैं:
- Fillet Weld
- Square Butt Weld
- Single V-Groove Weld
- Double V-Groove Weld
- Bevel Groove Weld
- Plug और Slot Weld
- Spot Weld
- Seam Weld
