1ϕ Transformer Short Circuit Test
उद्देश्य
- सिंगल फेज ट्रांसफॉर्मर के शॉर्ट सर्किट टेस्ट का अध्ययन करना
- सिंगल फेज ट्रांसफार्मर की ताम्र हानियां ज्ञात करना
आवश्यकताएं
औजार
| क्र सं | औजार | आकार | मात्रा |
|---|---|---|---|
| 1 | इंसुलेटेड कांबिनेशन प्लायर | 200 मिमी | 1 |
| 2 | इंसुलेटेड पेचकस | 100, 150, 200 मिमी | प्रत्येक 1 |
| 3 | इलेक्ट्रीशियन नाइफ | – | 1 |
| 4 | अमीटर | MI 0 – 5A | 1 |
| 5 | अमीटर | D – 30A | 1 |
| 6 | वोल्टमीटर | MI 0 – 300 | 1 |
| 7 | वाटमीटर | – | 1 |
सामग्री
| क्र सं | सामग्री | आकार | मात्रा |
|---|---|---|---|
| 1 | पीवीसी तार | 5 मीटर | 1 |
| 2 | पीवीसी इंसुलेटेड टेप | – | 1 |
| 3 | सीरीज टेस्टिंग बोर्ड | – | 1 |
| 4 | लैंप | 100 वाट | 1 |
| 5 | आईसीडीपी स्विच | 16 एंपियर | 1 |
यंत्र
| क्र सं | यंत्र | मात्रा |
|---|---|---|
| 1 | सिंगल फेज ट्रांसफार्मर | 1 |
| 2 | ऑटो ट्रांसफार्मर | 2 |
क्रियाविधि
- सभी सामान लेकर कार्य करने वाले ट्रांसफार्मर के पास जाएं|
- सिंगल फेज ट्रांसफार्मर की नेम प्लेट पर से डाटा नोट करें|
- चित्र अनुसार यंत्रों को ट्रांसफार्मरओ को व्यवस्थित करके रखें|

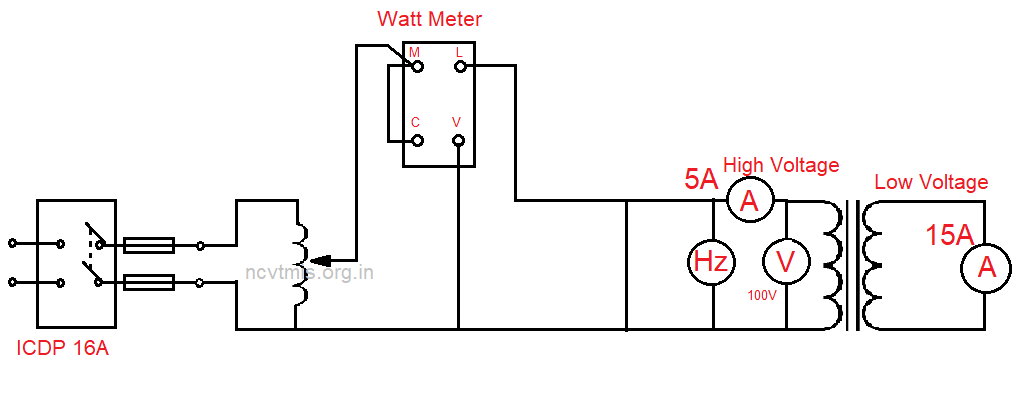

- चित्र अनुसार एम्पीयर मीटर, वाट मीटर, व वोल्ट मीटर के कनेक्शन करें|
- ऑटो ट्रांसफार्मर से वोल्टेज को नियंत्रित करना है अतः परिपथ में लगाएं|
- सेकेंडरी वाइंडिंग के सिरों पर एंपियर मीटर लगाएं जिससे दोनों शीरे शार्ट कहलायेंगे एंपीयर मीटर नहीं लगाएं तब दोनों टर्मिनलो को शार्ट कर दे|
- आईसीडीपी स्विच को ऑन करें वह शीघ्रता से पाठ्यांक को नोट करें|
- वाट मीटर ताम्र हानियां वोल्टेज में दर्शाए गा|
- आईसीडीपी स्विच को ऑफ करें|
सावधानियां
- अधिक समय तक ट्रांसफार्मर में सप्लाई नहीं देना चाहिए|
- सभी कनेक्शन मजबूती से कसे होना चाहिए|
निष्कर्ष
एकल फेज ट्रांसफार्मर के लघु परिपथ जांच सफलतापूर्वक किया गया|
